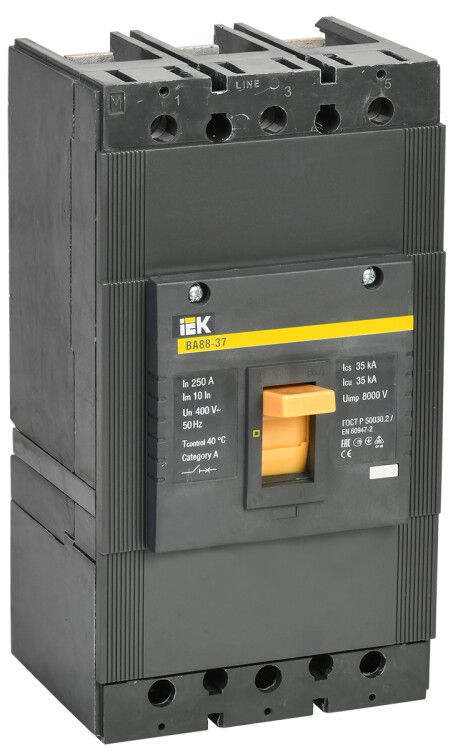

Автоматический выключатель ВА88-37 3Р 250А 35кА - SVA40-3-0250 IEK

Автоматический выключатель 3-полюсный 250А 35кА ВА88-37 от IEK - надёжное устройство для защиты промышленных электросетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva40-3-0250 относится к серии KARAT и предназначен для стационарной установки в силовых щитах.

Назначение и область применения

Автоматический выключатель 3-полюсный 250А 35кА ВА88-37 защищает трёхфазные сети переменного тока с напряжением до 400 В. Он отключает цепь при перегрузке, коротком замыкании и снижении напряжения ниже допустимого уровня. Устройство применяется в промышленных электроустановках: на станках, конвейерах, в распределительных щитах заводов, объектах ЖКХ и энергетики. Подходит для частых оперативных включений и отключений нагрузки.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В - максимум для работы в сетях переменного тока (AC).
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ); уставка магнитного расцепителя - 10In, то есть сработает при токе 2500 А.
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды; требует установки в закрытые щиты.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регламентного обслуживания.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и в условиях повышенной влажности, характерных для промзон.
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на металлической пластине, не на DIN-рейку.
• Привод: ручной рычажковый - управление осуществляется механическим переключением рычага.
• Подключение: винтовое - клеммы для медных жил сечением до 70 мм2.
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже порогового значения, предотвращая аварии при сбоях питания.
• Диапазон установки расцепителя перегрузки: до 2500 А - возможность настройки чувствительности теплового расцепителя в этом диапазоне (не путать с уставкой магнитного!)
• Моторный привод: опционально - можно дополнительно установить для дистанционного управления.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 250А 35кА ВА88-37 не монтируется на DIN-рейку - он имеет стационарную конструкцию и крепится через отверстия на монтажной плате. Для сборки щита требуется сверление и фиксация болтами. Подключение силовых проводов - винтовое, с зажимом до 70 мм2. Моторный привод устанавливается отдельно, совместим с другими моделями серии KARAT. Нельзя использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.2 и техническими условиями ТУ 3422-001 П18461115-2009. Соответствует требованиям безопасности для промышленного оборудования. Отключение при просадке напряжения соответствует нормам по защите оборудования от самозапуска после восстановления питания.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, экономит место в щитах.
• Встроенный расцепитель минимального напряжения - исключает необходимость внешнего устройства для защиты от просадок.
• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже при серьёзных КЗ в промышленных сетях.
• Долгий срок службы - 15 лет при правильной эксплуатации, снижает затраты на замену.
• Поддержка моторного привода - позволяет реализовать удалённое управление без переделки щита.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует монтажной платы и дополнительных креплений.
• Защита IP30 - нельзя применять во влажных помещениях без герметизации щита или в открытой среде.
• Нет возможности регулировки теплового расцепителя вручную - уставка задана производителем в рамках 2500 А, точная настройка возможна только при замене расцепителя.
• Не используется в сетях постоянного тока - только переменный (AC).
• Не рекомендован для бытовых систем - избыточная мощность и сложность монтажа делают его нецелесообразным для квартир и домов.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 380 В.
• Защита крупного насосного агрегата на водоканале.
• Отключение линии питания конвейерной системы на заводе при аварийной потере напряжения.
• Щитовая группа для группы станков с ЧПУ, где важна защита от просадок напряжения.

Практические советы

• При монтаже проверьте соответствие сечения кабеля - для 250 А используйте медные жилы минимум 70 мм2.
• Обязательно убедитесь, что монтажная плата достаточно прочна - масса устройства значительна, вибрации могут ослабить крепления.
• Если нужна дистанционная коммутация - заказывайте моторный привод сразу, чтобы не переделывать щит позже.
• Проверяйте наличие сертификатов и клейма производителя - среди контрафакта часто встречаются подделки под IEK.
• Не забудьте про термическую компенсацию: при высоких температурах внутри щита реальная уставка может сместиться - предусмотрите вентиляцию.
