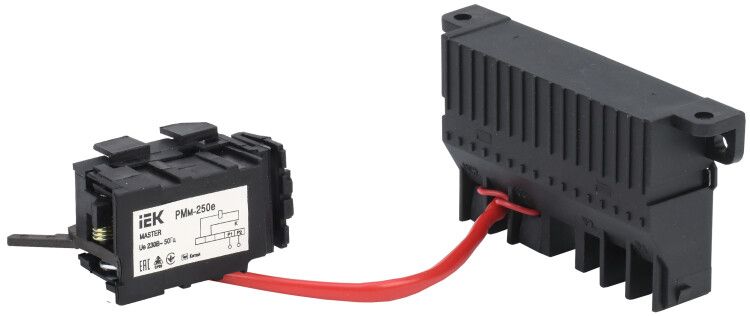

Расцепитель минимального напряжения РМм-250е (РМм-35) для ВА88-35 MASTER с электронным расцепителем - SVA31D-RM-02 IEK

Расцепитель минимального напряжения РМм-250е (РМм-35) с электронным расцепителем от IEK обеспечивает безопасное отключение автоматических выключателей серии MASTER при падении напряжения ниже допустимых уровней. Устройство применяется в системах, где важно предотвращать аварийное включение оборудования при нестабильном питании.

Назначение и область применения

Расцепитель минимального напряжения РМм-250е (РМм-35) с электронным расцепителем используется для защиты электрооборудования от некорректной работы при просадках напряжения. Он отключает автоматический выключатель, когда напряжение падает ниже 70% от номинала (230 В), и не позволяет включить его снова, пока напряжение не восстановится выше 85%. Это особенно важно для станков, насосов, компрессоров и других чувствительных нагрузок, которые могут повредиться при запуске при недостаточном напряжении.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 230 В
• Род тока: переменный (AC)
• Напряжение питания цепи управления: 230 В AC
• Температурный диапазон эксплуатации: от -25 °C до +60 °C
• Срок службы: 15 лет
• Тип расцепителя: электронный, минимального напряжения
• Количество контактов: нет ни нормально замкнутых, ни переключающих — управление осуществляется через механический привод на выключатель

Совместимость и монтаж

Расцепитель РМм-250е (РМм-35) совместим исключительно с автоматическими выключателями серии MASTER от IEK. Монтаж выполняется непосредственно на корпус выключателя — устройство крепится механически и подключается параллельно к цепи управления. Для установки требуется доступ к контактам управления выключателя; сам расцепитель не имеет собственных силовых контактов и не рассчитан на коммутацию нагрузки.

Безопасность и стандарты

Устройство соответствует требованиям к надёжности и безопасности, применяемым для компонентов распределительных щитов. Электронная начинка обеспечивает точную работу при колебаниях напряжения, минимизируя ложные срабатывания. Применение в соответствии с инструкцией IEK гарантирует соответствие ГОСТ Р 50030.2 и другим нормам для аппаратов низкого напряжения.

Преимущества

• Электронный расцепитель обеспечивает высокую точность срабатывания при заданных порогах напряжения
• Не требует внешнего источника питания — работает от сети 230 В, которая же контролируется
• Обеспечивает двойную функцию: отключение при падении напряжения и блокировку включения при его недостатке
• Совместим с популярной серией MASTER — легко интегрируется в существующие решения IEK
• Долгий срок службы (15 лет) за счёт надёжной электроники и качественной сборки

Ограничения применения

• Поддерживается только напряжение 230 В AC — несовместим с сетями 110 В, 400 В или постоянным током
• Не работает с выключателями других серий, кроме MASTER
• Не имеет сигнализационных контактов — нельзя подключить индикацию срабатывания
• Не предназначена для защиты от перегрузки или КЗ — только от просадки напряжения
• При температуре ниже -25 °C возможны отказы в работе из-за ограничений электроники

Примеры использования

• Станки с ЧПУ — предотвращают запуск при провалах напряжения, чтобы не испортить программу или деталь
• Конвейеры на пищевых производствах — исключают случайное включение при перебоях
• Системы вентиляции и кондиционирования — защищают двигатели от перегрева при запуске на низком напряжении
• Щитовые помещения с несколькими выключателями MASTER — один расцепитель РМм-250е может управлять одним выключателем

Практические советы

• Проверьте, что ваш выключатель действительно относится к серии MASTER — другие модели IEK не поддерживаются
• При монтаже убедитесь, что провода управления подключены правильно: L и N должны соответствовать напряжению 230 В
• Не используйте расцепитель в условиях повышенной влажности или открытых площадках — он не имеет защиты IP
• Если нужна индикация срабатывания — добавьте внешнее реле или световой сигнал после выхода выключателя
• При проектировании системы учтите, что расцепитель не защищает от перенапряжения — для этого нужны отдельные устройства
