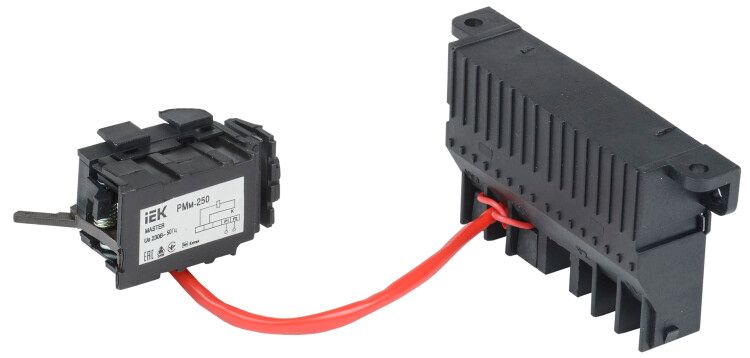

Расцепитель минимального напряжения РМм-250 (РМм-35) MASTER 230В IEK (ИЭК) SVA30D-RM-02

Расцепитель минимального напряжения РМм-250 (РМм-35) от IEK предназначен для обеспечения безопасного отключения автоматических выключателей серии MASTER при аварийном падении напряжения. Этот элемент используется в системах, где важно предотвращать самопроизвольное включение оборудования после просадки сети.

Назначение и область применения

Расцепитель минимального напряжения РМм-250 (РМм-35) защищает оборудование от неконтролируемого запуска при восстановлении напряжения после аварии. Он отключает автоматический выключатель, когда напряжение падает ниже 70% от номинала (230 В), и не позволяет включить его, пока напряжение не поднимется выше 85%. Это особенно важно для станков, насосов, конвейеров и других установок, где внезапное включение может вызвать травмы или повреждение продукции.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип расцепления: минимальное напряжение
• Температурный диапазон эксплуатации: от -40 C до +60 C
• Срок службы: 15 лет
• Количество контактов: нет ни нормально замкнутых, ни переключающих - управление осуществляется через механический привод, не требующий внешних сигналов
• Совместимость: работает исключительно с автоматическими выключателями серии MASTER

Совместимость и монтаж

Расцепитель РМм-250 (РМм-35) устанавливается непосредственно на корпус автоматического выключателя серии MASTER. Монтаж выполняется без дополнительной проводки - он механически связан с механизмом отключения выключателя. Подключение питания осуществляется к клеммам расцепителя, которые получают питание от той же сети, что и защищаемый выключатель. Убедитесь, что напряжение на входе соответствует 230 В AC - использование с другим напряжением недопустимо.

Безопасность и стандарты

Расцепитель РМм-250 (РМм-35) соответствует требованиям безопасности для электрооборудования, применяемого в промышленных сетях. Его работа основана на стандартах, регулирующих устройства защиты от недо- и пере-напряжений. Наличие сертификации IEK гарантирует соответствие внутренним нормам качества производства.

Преимущества

• Не требует внешних контроллеров или сложной логики - полностью автономная защита
• Высокая надежность благодаря механической связи с выключателем
• Устойчив к широкому температурному диапазону, подходит для холодных и жарких помещений
• Долгий срок службы - 15 лет - снижает затраты на обслуживание

Ограничения применения

• Поддерживает только переменный ток 230 В - нельзя использовать с постоянным током или другими напряжениями (например, 110 В или 400 В)
• Совместим только с выключателями серии MASTER; не подходит для моделей других производителей или даже других серий IEK
• Не имеет сигнализирующих контактов - невозможно подключить индикацию состояния или удалённую диагностику
• Не защищает от перегрузок или КЗ - только от падения напряжения

Примеры использования

• Промышленные станки с ЧПУ - предотвращает запуск при восстановлении напряжения после отключения
• Лифты и эскалаторы - исключает опасное самопроизвольное движение
• Конвейерные системы - избегает порчи продукции при несанкционированном старте
• Гидравлические и пневматические установки - защищает от гидравлических ударов при резком включении

Практические советы

• Проверьте напряжение на шине перед установкой - расцепитель сработает при любом значении ниже 85%, даже если проблема временная
• Не используйте расцепитель РМм-250 (РМм-35) в качестве единственной защиты - комбинируйте его с тепловыми и электромагнитными расцепителями
• При замене выключателя обязательно проверяйте совместимость - новый автомат должен быть именно из серии MASTER
• При монтаже не перегибайте и не перетягивайте кабели питания - они должны свободно подходить к клеммам без натяжения
• Регулярно проверяйте работу расцепителя - имитируйте падение напряжения до 60–70% и убедитесь, что выключатель отключился
