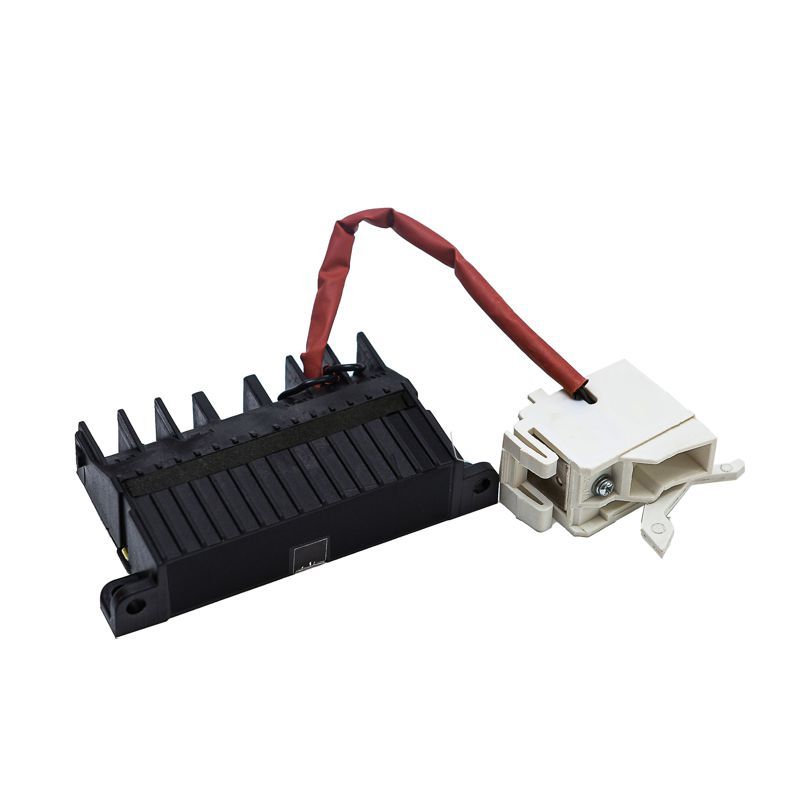

Расцепитель минимального напряжения PRO.KVANT MН 250 AC 220 В Контактор (Legrand) KVA000156

Расцепитель минимального напряжения МН 250 AC220 В (правый) от Контактор Ульяновск - устройство для автоматического отключения контактора при снижении напряжения ниже установленного порога. Применяется в системах управления оборудованием, где важна безопасная остановка при перебоях питания. Артикул kva000156 входит в серию PRO.KV ACC.

Назначение и область применения

Расцепитель минимального напряжения МН 250 AC220 В (правый) предназначен для защиты оборудования от самозапуска после восстановления напряжения. Когда сетевое напряжение падает ниже 35–70 % от номинала (в зависимости от настройки), расцепитель механически отключает контактор, предотвращая опасный автозапуск. Подходит для установки на контакторы серии PRO.KV ACC, используемые в промышленной автоматике: станках, насосах, конвейерах, вентиляционных системах.

Технические характеристики

• Номинальное напряжение катушки: AC 220 В
• Тип исполнения: правосторонний (монтаж справа от контактора)
• Максимальное рабочее напряжение: до 480 В
• Порог отпускания: 35–70 % от номинального напряжения (регулируемый)
• Класс защиты: IP20
• Температурный диапазон: от –25 C до +60 C
• Срок службы: более 10 000 циклов срабатывания

Совместимость и монтаж

Расцепитель МН 250 AC220 В (правый) совместим исключительно с контактными аппаратами серии PRO.KV ACC от Контактор Ульяновск. Для установки требуется физическое соединение через шток - он вставляется в специальный паз на правой стороне контактора. Нельзя использовать с другими моделями контакторов, даже аналогичными по габаритам. Перед монтажом убедитесь, что корпус контактора имеет соответствующий вырез для защёлкивающего механизма расцепителя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для коммутирующих устройств низковольтной автоматики. Обеспечивает надёжную работу в соответствии с классом безопасности категории III. Не содержит токсичных материалов, соответствует RoHS.

Преимущества

• Стандартная комплектация - не требует внешнего источника питания, работает от сети контактора
• Правильное расположение (правый монтаж) позволяет сохранить доступ к другим элементам управления
• Высокая механическая прочность корпуса из термостойкого пластика
• Не требует регулярного обслуживания при соблюдении условий эксплуатации

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 220 В
• Не предназначена для работы при температурах ниже –25 C или выше +60 C
• Запрещено использование вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не заменяет устройства защиты от перегрузки или короткого замыкания

Примеры использования

• Автоматическая линия производства: предотвращает запуск станка после скачка напряжения, когда оператор ещё не вернулся к пульту
• Водонасосная станция: исключает внезапный запуск насоса при восстановлении электроэнергии ночью
• Лифтовые системы: обеспечивает безопасную остановку при просадке напряжения

Практические советы

• Перед установкой проверьте, чтобы контактор был полностью обесточен - риск повреждения контактов высок при попытке монтажа под напряжением
• Используйте только оригинальные контакторы PRO.KV ACC - адаптеры и переходники снижают надёжность срабатывания
• При частых колебаниях напряжения в сети рекомендуется дополнительно установить стабилизатор - расцепитель будет срабатывать слишком часто
• Артикул kva000156 можно заказать в паре с контактным аппаратом того же производителя - так гарантируется точная совместимость
