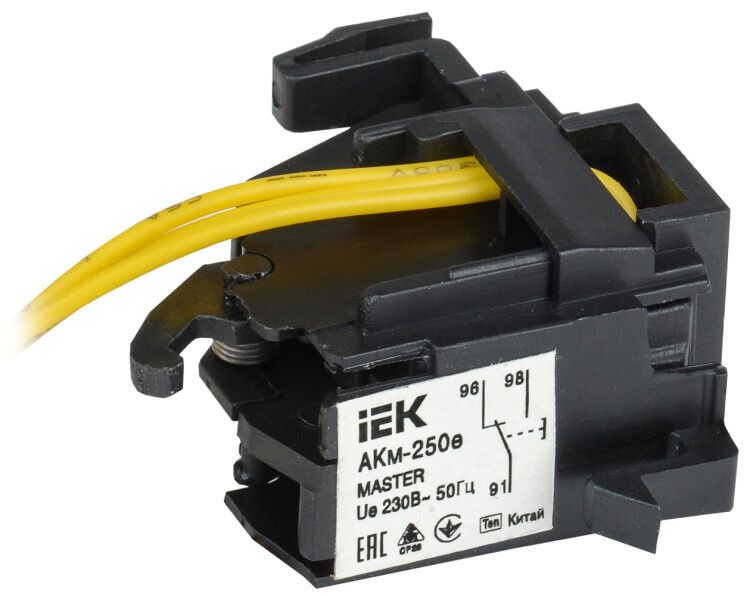

Контакт аварийный АКм-250е (АКм-35) для ВА88-35 MASTER с электронным расцепителем - SVA31D-AK-1-02 IEK

Контакт аварийный АКм-250е (АКм-35) с электронным расцепителем от IEK используется для передачи сигнала о срабатывании автоматических выключателей серии MASTER - при перегрузке, КЗ, сработавшем независимом расцепителе или при тестировании. Этот контакт обеспечивает контроль состояния защиты в системах управления и автоматизации.

Назначение и область применения

Контакт аварийный АКм-250е (АКм-35) с электронным расцепителем не является самостоятельным устройством защиты - он работает в паре с автоматическими выключателями серии MASTER. Его задача - передать сигнал на пульт управления, ЛВС, PLC или световой индикатор, когда произошло одно из событий:

• сработка по сверхтоку (перегрузка или короткое замыкание);
• срабатывание независимого расцепителя;
• срабатывание расцепителя минимального напряжения;
• нажатие кнопки «ТЕСТ» на выключателе.

Подходит для промышленных объектов: цеха, насосные станции, системы вентиляции, конвейеры, где важно своевременно узнать о сбое в работе силового оборудования.

Технические характеристики

• Тип изделия: контакт аварийный с электронным расцепителем
• Номинальное напряжение: 230 / 400 В переменного или постоянного тока
• Номинальный рабочий ток: 0,3 А - подходит для слаботочных цепей управления
• Род тока: AC/DC - совместим с любыми типами управляющих цепей
• Температурный диапазон: от -40 C до +60 C - работает в холодных и жарких условиях
• Количество НЗ контактов: 1 (нормально замкнутый - размыкается при срабатывании)
• Количество переключающих контактов: 2 (1 НЗ + 1 НО - нормально открытый, который замыкается при срабатывании)
• Способ монтажа: фронтальная установка - крепится прямо на лицевую панель выключателя
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без обслуживания

Совместимость и монтаж

Контакт аварийный АКм-250е (АКм-35) с электронным расцепителем совместим исключительно с автоматическими выключателями серии MASTER от IEK. Устанавливается на фронтальной стороне корпуса выключателя - не требует демонтажа устройства. Подключение осуществляется через винтовые клеммы: зачищенные провода (до 1,5 мм2) затягиваются отверткой. Для правильной работы необходимо, чтобы выключатель был установлен в шкафу с доступом к передней панели. Монтаж возможен как в новых, так и в существующих системах, если используются выключатели MASTER.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низковольтного распределения. Электронный расцепитель гарантирует точное срабатывание при всех указанных режимах отказа. Конструкция выполнена из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Чёткая связь между срабатыванием выключателя и сигналом - минимум ложных срабатываний
• Два типа контактов (НО и НЗ) позволяют гибко интегрировать в различные схемы управления
• Не требует внешнего питания - работает за счёт механического воздействия от расцепителя
• Высокая долговечность - срок службы 15 лет без необходимости замены
• Стандартная фронтальная установка - легко заменить или добавить в уже смонтированную систему

Ограничения применения

• Не применяется с другими сериями автоматов - только с MASTER от IEK
• Максимальный коммутируемый ток всего 0,3 А - нельзя использовать для управления мощными нагрузками (например, реле большого тока или двигателями)
• Не предназначен для работы в средах с высокой запылённостью или агрессивными химикатами - не имеет специальной герметизации выше IP40
• Не рекомендован для частых ручных тестов - механизм рассчитан на редкие события, а не на регулярное переключение

Примеры использования

• На производстве: сигнал от АКм-250е (АКм-35) подаётся на панель оператора, если сработал автомат на станке - сразу видно причину остановки
• В системах HVAC: при срабатывании защиты вентилятора - система отправляет оповещение в SCADA
• В распределительных щитах: контакт используется для включения индикационной лампы «Авария» при любом виде отключения
• При прохождении аудита: наличие сигнала от контакта подтверждает, что защита работала, а не была просто отключена

Практические советы

• При монтаже убедитесь, что контакт плотно прилегает к корпусу выключателя - плохой контакт может вызвать ложное отсутствие сигнала
• Провода к контакту лучше заводить с запасом - при обслуживании выключателя не придётся отсоединять всю цепь
• Для слаботочных цепей используйте экранированные кабели, особенно если они проходят рядом с силовыми линиями
• Проверьте полярность при подключении DC - хотя контакт не чувствителен к ней, некоторые контроллеры требуют соблюдения полярности входа
• Не путайте этот контакт с обычным микровыключателем - АКм-250е (АКм-35) реагирует только на срабатывание именно расцепителей MASTER, а не на механическое нажатие
