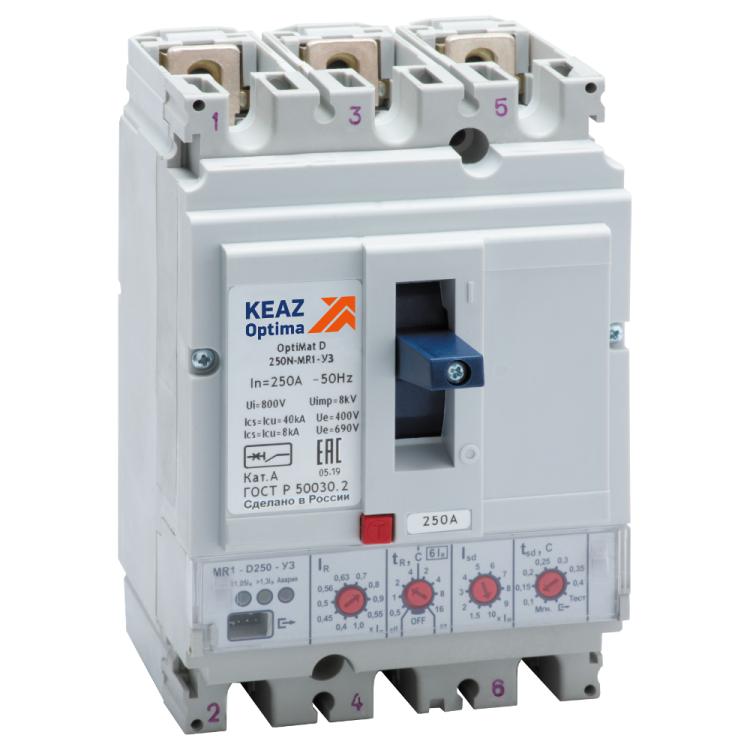

Выключатель автоматический OptiMat D250N-MR1-У3 250А 40кА КЭАЗ 137335

Автоматический выключатель КЭАЗ Optima D250N-MR1-У3 - трёхполюсное устройство в литом корпусе с электронным расцепителем, предназначенное для защиты электрических цепей переменного тока до 250 А и 690 В. Обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для промышленных объектов с высокими требованиями к селективности и точности срабатывания.

Назначение и область применения

Выключатель автоматический D250N-MR1-У3 используется для защиты кабелей, двигателей, распределительных щитов и другого оборудования от перегрузок, коротких замыканий и аварийных режимов. Применяется в промышленных системах: на станках, конвейерах, насосных станциях, в системах вентиляции и освещения. Подходит для установки в щитах с жёсткими требованиями к селективности - особенно эффективен в составе линейки OptiMat D, где обеспечивается полная координация с другими аппаратами.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока (AC), частота 50 Гц
• Номинальная отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и вести журнал событий
• Диапазон настройки защиты от перегрузки: 100–250 А - можно адаптировать под нагрузку ниже номинала
• Уставка магнитного расцепления (Im): 1,5–10 In - гибкая настройка реакции на КЗ
• Диапазон регулировки срабатывания при КЗ: 150–2500 А - точная настройка под тип нагрузки
• Климатическое исполнение: У3 - работает при температурах от –40 C до +70 C, подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 70 мм2 - поддерживает мощные проводники
• Крепление: винтовое, монтаж на плату - требует фиксации в щите с помощью болтов
• Тип подключения: болтовое - не использует DIN-рейку
• Цвет: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

D250N-MR1-У3 имеет стационарное исполнение и монтируется исключительно на монтажную плиту через винтовые зажимы. Не совместим с DIN-рейкой. Для подключения используются медные кабели сечением до 70 мм2. Болтовое соединение требует соблюдения момента затяжки - не допускается перетягивание, чтобы не повредить контактные площадки. Устройство не предусматривает вспомогательных контактов - сигналы о состоянии не передаются внешним системам. Индикатор отключения можно установить дополнительно - он показывает причину срабатывания (перегрузка или КЗ).

Безопасность и стандарты

Соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Имеет сертификат в Реестре радиоэлектронной продукции (РЭ-2519/20). Электромагнитная совместимость обеспечена - не создаёт помех чувствительным приборам рядом. Наличие дугогасительной камеры (3 секции) гарантирует безопасное гашение дуги даже при максимальном токе КЗ. Конструкция с роторной мостиковой контактной системой снижает риск оплавления и окисления контактов.

Преимущества

• Электронный расцепитель даёт точную настройку порогов срабатывания - минимизирует ложные срабатывания
• Функция токоограничения снижает энергию КЗ, защищая оборудование и шины
• Поддержка полной селективности с другими аппаратами OptiMat D - предотвращает отключение всего участка при локальном отказе
• Журнал событий и индикация причины срабатывания позволяют оперативно диагностировать проблему
• Увеличенный срок службы благодаря прочной конструкции и качественным материалам
• Широкий диапазон настройки (100–250 А) позволяет использовать один аппарат для различных нагрузок

Ограничения применения

• Не предназначены для работы в условиях повышенной запылённости или влаги - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Требуется монтаж на монтажную плату - нельзя установить на стандартную DIN-рейку
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление без модификаций
• Не рекомендован для сетей постоянного тока - только переменный ток 50 Гц
• При температурах выше +70 C возможны сбои в работе расцепителя - требуется принудительное охлаждение

Примеры использования

• Защита главного ввода в промышленном цехе с нагрузкой около 200 А
• Щит питания группы станков с частотными преобразователями - благодаря точной настройке защиты от КЗ
• Распределительный щит на холодильной установке - работа при низких температурах (до –40 C)
• Линии электроснабжения с длинными кабелями - токоограничение снижает тепловую нагрузку на изоляцию

Практические советы

• При выборе учитывайте посадочные размеры - монтажная плита должна соответствовать габаритам D250N-MR1-У3
• Настройте расцепитель на 10–20 % ниже максимальной рабочей нагрузки - это продлит срок службы аппарата
• Проверьте момент затяжки болтов - согласно руководству КЭАЗ, переусердствовать нельзя
• Если нужна сигнализация состояния - используйте внешние реле; сам выключатель не имеет вспомогательных контактов
• Для обслуживания - всегда отключайте питание, так как устройство не имеет механического разъединения
• D250N-MR1-У3 - часть системы OptiMat D; для селективности лучше комплектовать весь щит этими же аппаратами
