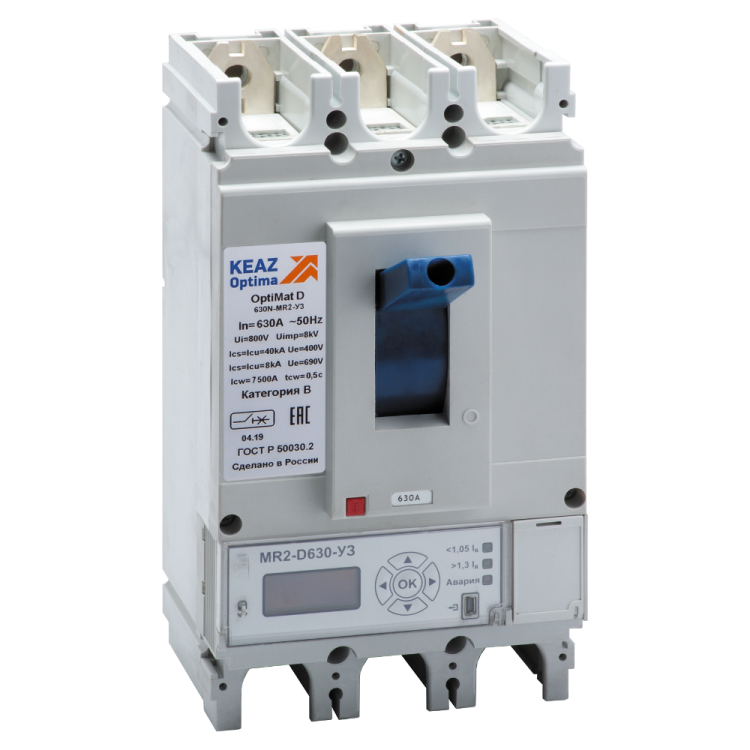

Выключатель автоматический OptiMat D400N-MR2-У3 400А 3п КЭАЗ (Курский электроаппаратный завод) 249225

Автоматический выключатель OptiMat D400N MR2 У3 КЭАЗ (артикул 249225) предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий в промышленных объектах с нагрузкой до 400 А. Выполнен в литом корпусе, оснащён электронным расцепителем и моторным приводом, что делает его подходящим для систем с требованием удалённого управления и точной настройки защиты.

Назначение и область применения

OptiMat D400N MR2 У3 КЭАЗ используется для защиты кабельных линий, распределительных щитов, двигателей, преобразователей частоты и другого промышленного оборудования. Подходит для установки в энергоёмких производствах - металлургии, химической промышленности, пищевых комплексах, на конвейерах и в системах автоматизации. Благодаря наличию моторного привода и электронного расцепителя, устройство применяется там, где требуется дистанционное управление, интеграция в системы АСУ ТП или возможность записи аварийных событий.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 40 кА - способен безопасно отключить мощную дугу при коротком замыкании
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и вести журнал событий
• Диапазон настройки защиты от перегрузки: 160–400 А - можно адаптировать под конкретную нагрузку
• Настройка защиты от короткого замыкания: 240–4000 А - гибкий предел срабатывания по току
• Уставка магнитного расцепления: 1,5–10 In - обеспечивает быстрое отключение при значительном скачке тока
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Климатическое исполнение: У3 - работает при температурах от –40 C до +70 C, рассчитан на умеренный климат с возможностью повышенной влажности
• Максимальное сечение кабеля: 120 мм2 - поддерживает крупные медные проводники
• Способ монтажа: на монтажную плату - требует жёсткой фиксации на металлической раме или панели
• Тип подключения: болтовое - надёжное механическое соединение без зажимов
• Цвет корпуса: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiMat D400N MR2 У3 КЭАЗ имеет стационарное исполнение и монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо:

• Обеспечить свободный доступ к рычажной рукоятке для ручного включения/выключения
• Закрепить устройство на прочной металлической поверхности с допустимым моментом затяжки болтов - не превышать усилие, указанное в руководстве
• Подключать кабели сечением до 120 мм2 через болтовые зажимы - использовать наконечники НШВИ или НШВ для многожильных проводов
• Не применять в качестве вводного автомата без учёта координации с другими аппаратами - требуется проверка селективности с нижестоящими устройствами

Моторный привод позволяет подключить внешний управляющий сигнал (например, от PLC), но требует отдельного питания 24 В постоянного тока - в комплект не входит.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обладает сертификатом соответствия в Реестре радиоэлектронной продукции (РЭ-2519/20). Конструкция обеспечивает:

• Функцию токоограничения - снижает энергию дуги при КЗ
• Защиту от импульсных перенапряжений - устойчив к помехам от сварочных аппаратов и радиочастотных источников
• Электромагнитную совместимость - не создаёт помех и не чувствителен к внешним ЭМИ

Преимущества

• Электронный расцепитель даёт точную настройку порогов срабатывания и сохраняет историю аварийных отключений
• Моторный привод позволяет управлять выключателем дистанционно - удобно для автоматизированных систем
• Мостиковая контактная система роторного типа повышает долговечность и снижает нагрев при больших токах
• Высокая отключающая способность (40 кА) обеспечивает безопасность даже в сетях с большой мощностью короткого замыкания
• Широкий диапазон рабочих температур (-40…+70 C) позволяет использовать в холодных помещениях и на открытых площадках
• Индикатор отключения - визуально показывает причину срабатывания (перегрузка или КЗ)

Ограничения применения

• Не предназначена для установки в открытом воздухе - степень защиты IP20 не защищает от воды и пыли
• Не подходит для мобильных или переносных устройств - требует жёсткой фиксации на монтажной плате
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или блокировки без внешних модулей
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка может привести к ложным срабатываниям
• Не рекомендован для цепей постоянного тока - только переменный ток 50 Гц

Примеры использования

• Главный автомат в распределительном щите цеха с несколькими двигателями по 100–150 кВт
• Защита частотного преобразователя на конвейере с высокими пусковыми токами
• Вводной аппарат в подстанции с контролируемой селективностью по отношению к нижестоящим выключателям OptiMat
• Щит управления технологическим оборудованием с интеграцией в SCADA-систему через моторный привод

Практические советы

• При выборе OptiMat D400N MR2 У3 КЭАЗ обязательно проверьте расчетный ток КЗ в месте установки - он должен быть ниже 40 кА
• Для работы с моторным приводом предусмотрите источник питания 24 В DC - он не встроен
• При монтаже используйте только качественные болты класса прочности 8.8 и соблюдайте момент затяжки - перетяжка повредит корпус
• Если нужна сигнализация состояния - установите внешние вспомогательные контакты после монтажа
• Регулярно проверяйте состояние болтовых соединений - особенно при работе с большими токами
• Для обслуживания - всегда отключайте питание и используйте средства индивидуальной защиты, так как устройство рассчитано на работу в высокотоковых цепях
