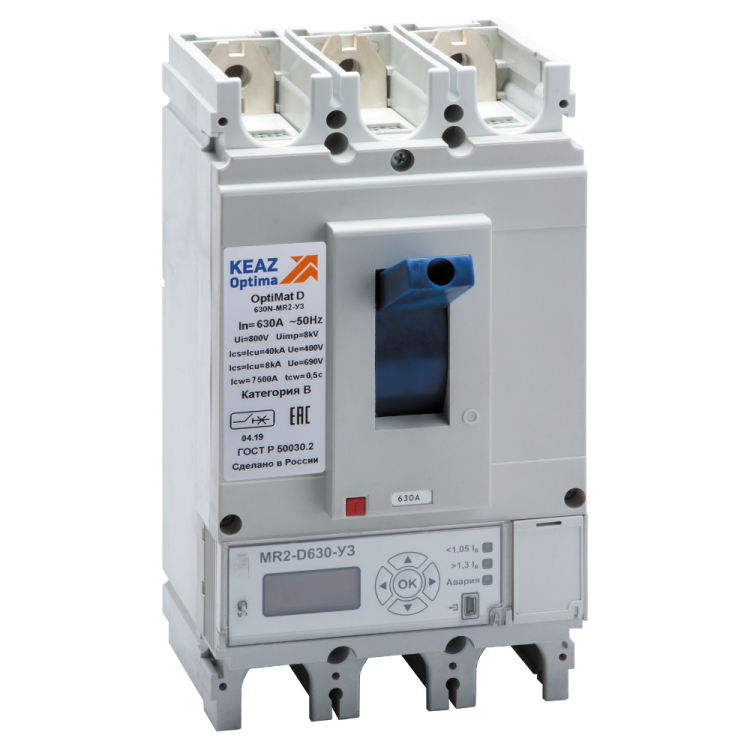

Выключатель автоматический 400А 65кА OptiMat D400H MR2 У3 КЭАЗ 249226

Автоматический выключатель OptiMat D400H MR2 У3 КЭАЗ (арт. 249226) предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий в промышленных объектах с высокими требованиями к надежности. Выполнен в литом корпусе, оснащен электронным расцепителем и моторным приводом, что делает его подходящим для систем с удаленным управлением и требовательных условий эксплуатации.

Назначение и область применения

OptiMat D400H MR2 У3 КЭАЗ используется для защиты силовых цепей в промышленном оборудовании, где требуется точная и быстрая реакция на аварийные режимы. Подходит для установки в щитах распределения энергии на заводах, в цехах, на насосных станциях, в системах конвейеров и других объектах с большой нагрузкой. Благодаря наличию моторного привода, устройство можно использовать в составе автоматизированных систем управления, позволяющих дистанционно включать и отключать питание.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 65 кА – обеспечивает безопасное отключение даже при крупных коротких замыканиях
• Количество полюсов: 3
• Тип расцепителя: электронный – позволяет точно настраивать пороги срабатывания и вести журнал событий
• Диапазон настройки защиты от перегрузки: 160–400 А
• Настройка магнитного расцепления: 1,5–10 In (кратность от номинального тока)
• Диапазон срабатывания при КЗ: 240–4000 А
• Частота: 50 Гц
• Степень защиты: IP20 – защищён от доступа пальцев, но не от воды и пыли; применяется внутри закрытых щитов
• Климатическое исполнение: У3 – рассчитан на работу при температурах от -40 °C до +70 °C, подходит для неотапливаемых помещений
• Максимальное сечение кабеля: 120 мм²
• Способ подключения: болтовое соединение
• Крепление: винтовое, на монтажную плату
• Индикация состояния: есть возможность установить индикатор отключения
• Цвет: RAL 7035 (серый)
• Гарантия: 60 месяцев

Совместимость и монтаж

OptiMat D400H MR2 У3 КЭАЗ имеет стационарное исполнение и монтируется исключительно на монтажную плиту. Для подключения используются болты – необходимо соблюдать момент затяжки, указанный в руководстве производителя. Моторный привод требует внешнего питания 24 В постоянного тока (не входит в комплект). Устройство совместимо с другими аппаратами серии OptiMat D, что позволяет организовать селективную защиту по всему уровню распределения. Отсутствие вспомогательных контактов – важно учесть при проектировании системы сигнализации: потребуется дополнительно установить модуль с контактами, если нужна передача сигналов в систему управления.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обладает повышенной устойчивостью к импульсным перенапряжениям, в том числе от атмосферных и радиочастотных помех. Конструкция с мостиковым роторным контактом повышает долговечность и снижает риск сваривания контактов. Наличие функции токоограничения предотвращает механические повреждения шин и кабелей при больших токах КЗ.

Преимущества

• Электронный расцепитель даёт гибкую настройку чувствительности – адаптируется под конкретную нагрузку
• Функция токоограничения снижает энергию дуги и продлевает жизнь проводникам и шинам
• Моторный привод позволяет выполнять дистанционное управление без необходимости физического доступа к щиту
• Широкий диапазон рабочих температур (-40…+70 °C) обеспечивает применение в суровых условиях
• Поддерживается полная селективность с другим оборудованием OptiMat D – минимизация простоев при отказах
• Журнал событий (при наличии внешней системы) фиксирует причину отключения – ускоряет диагностику

Ограничения применения

• Не предназначена для открытой установки – степень защиты IP20 требует герметичного щита
• Отсутствуют встроенные вспомогательные контакты – нельзя получить сигнал “отключен” без доп. модулей
• Требует внешнего источника 24 В DC для работы моторного привода
• Не рекомендован для частых оперативных включений/выключений – оптимизирован для защиты, а не для коммутирования
• Масса и габариты велики – требует достаточного места в щите

Примеры использования

• Главный входной автомат в распределительном щите цеха мощностью более 250 кВт
• Защита главного двигателя конвейерной линии с плавным запуском
• Щиты управления насосными станциями в холодных регионах (благодаря U3)
• Объекты с автоматизированной системой контроля – благодаря возможности подключения моторного привода

Практические советы

• При выборе кабеля используйте сечение до 120 мм² – большее может не войти в зажим
• Проверьте наличие 24 В DC для моторного привода перед монтажом – он не работает от основной сети
• Для получения сигнала “отключение” установите отдельный модуль с вспомогательными контактами
• При настройке расцепителя начинайте с нижних значений (например, 160 А) и постепенно повышайте – так легче найти баланс между надёжностью и ложными срабатываниями
• Убедитесь, что щит имеет класс защиты не ниже IP54, поскольку сам выключатель IP20
• При работе в среде с высокой вибрацией проверьте затяжку болтов через 1–2 месяца после первого включения
