Мотор-редуктор MT 380 В AC (400-630) SystemePact CCB Systeme Electric SPC-MA3-04-06

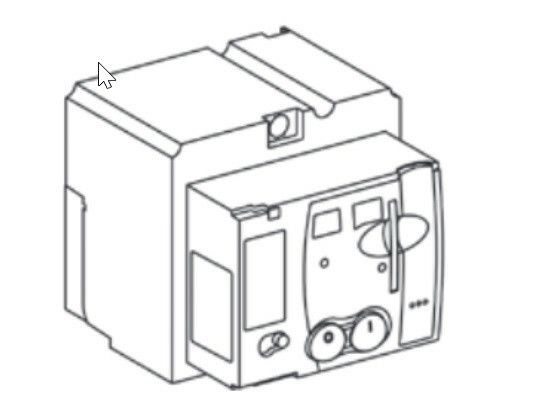

Мотор-редуктор MT 380V AC (400-630) SE - устройство для автоматического взведения пружинного механизма в автоматических выключателях Series PACT CCB с номинальным током 400–630 А. Работает от сети 380–415 В переменного тока, устанавливается на лицевую сторону аппарата. Бренд Systeme Electric, артикул spc-ma3-04-06.

Назначение и область применения

Мотор-редуктор MT 380V AC (400-630) SE предназначен для автоматического взведения пружины в выключателях серии SystemePact CCB. Он позволяет выполнить повторное включение сразу после отключения - без ручного воздействия. Применяется во всех типах установки: стационарной, втычной и выдвижной. Подходит для промышленных объектов, где важна скорость восстановления питания: цеха, распределительные пункты, системы аварийного отключения.

Технические характеристики

• Тип привода: моторный
• Тип тока: переменный (AC)
• Напряжение питания: 380–415 В
• Рабочий ток выключателя: 400–630 А
• Гарантийный срок: 24 месяца
• Управление: переключатель режимов Auto/Manu

Совместимость и монтаж

Мотор-редуктор MT 380V AC (400-630) SE совместим только с автоматическими выключателями серии SystemePact CCB. Устанавливается на лицевую сторону корпуса аппарата - требует доступа к передней панели. Не поддерживает модульную замену без демонтажа выключателя. Для монтажа необходимо отключить питание и соблюдать порядок фиксации, указанный в руководстве Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования среднего напряжения. Работает в рамках норм IEC 60947-2. Переключатель Auto/Manu предотвращает случайное включение при обслуживании. Напряжение 380–415 В требует работы в соответствии с правилами электроустановок (ПУЭ).

Преимущества

• Автоматическое взведение снижает время восстановления после отключения
• Режим Manu позволяет выполнять ручное управление при необходимости
• Поддерживает все варианты монтажа выключателя - стационарный, втычной, выдвижной
• Не требует внешних источников энергии - работает от основной сети 380 В

Ограничения применения

• Не совместим с другими сериями выключателей - только SystemePact CCB
• Не предназначена для постоянной нагрузки - используется только для импульсного взведения
• Не работает при отсутствии напряжения 380–415 В
• Запрещено использовать в условиях повышенной вибрации вне специальных креплений

Примеры использования

• Цеховые распределительные щиты с частыми срабатываниями защиты
• Линии конвейеров, где важно быстрое возобновление работы после КЗ
• Объекты с удалённым управлением - когда невозможно оперативно подойти к выключателю
• Системы бесперебойного питания, требующие минимального времени восстановления

Практические советы

• Проверьте соответствие артикула spc-ma3-04-06 модели выключателя до заказа - не подходит для других номиналов
• При использовании в режиме Manu всегда отключите питание перед ручным взведением
• Не допускайте попадания воды или пыли на контакты - даже при IP-защите корпуса выключателя
• При длительном хранении проверяйте состояние механических элементов - возможна заклинивание пружин
• При замене используйте оригинальные комплектующие Systeme Electric - несовместимые детали нарушают работу всей системы
