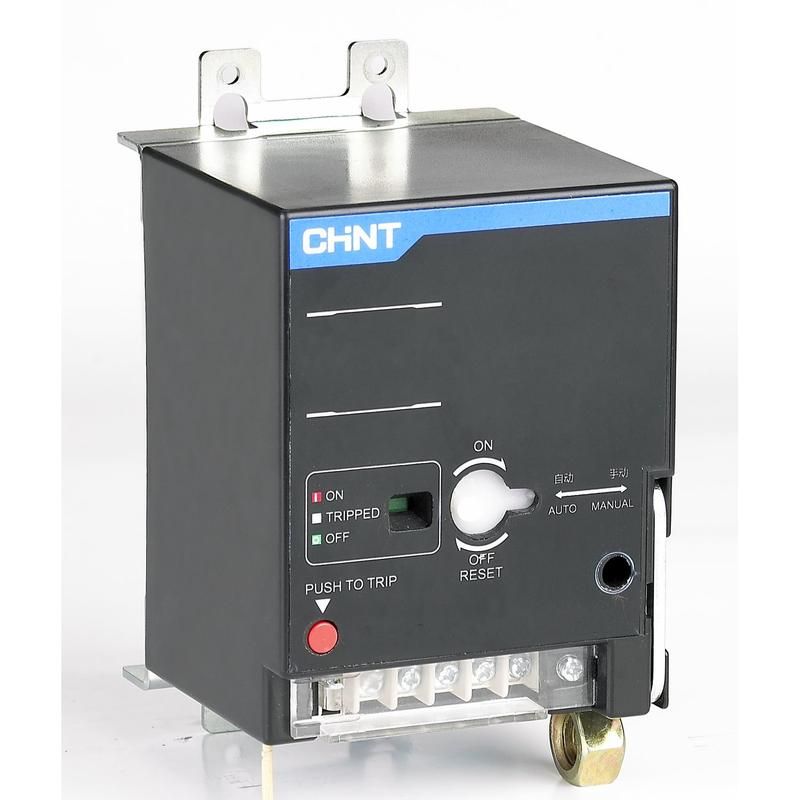

Моторный привод MD-M6 A2 LE для NXM(S)-1000 AC400В (R) | 946915 CHINT

Моторный привод MD-M6 A2 LE предназначен для удалённого управления автоматическим выключателем NXM(S)-1000 AC 400В - позволяет включать и отключать нагрузку без физического доступа к аппарату. Привод совместим с сериями NXM(S) и работает от сети переменного тока 400 В. Артикул 946915, бренд CHINT.

Назначение и область применения

MD-M6 A2 LE используется для дистанционного управления автоматическим выключателем NXM(S)-1000 AC 400В. Подходит для систем, где требуется безопасная и быстрая коммутация нагрузки из удалённого пункта - например, в распределительных щитах, на производственных линиях, в системах аварийного отключения или автоматизации зданий. Привод особенно полезен там, где доступ к выключателю затруднён или опасен.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 400 В
• Тип привода: моторный - управление осуществляется за счёт встроенного электродвигателя
• Совместим с автоматическими выключателями серии NXM(S)-1000
• Работает исключительно с выключателями, рассчитанными на 400 В

Совместимость и монтаж

MD-M6 A2 LE устанавливается только на автоматические выключатели NXM(S)-1000 с соответствующим механическим интерфейсом. Монтаж выполняется путём фиксации привода на переднюю панель выключателя - требует точной центровки и плотного соединения с рычагом управления. Перед установкой проверьте, что выключатель находится в положении «выкл». Для подключения питания используйте кабель сечением не менее 1,5 мм2, соблюдая полярность и защиту от перегрузок.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования, работающего в сетях до 690 В. Установленный в паре с NXM(S)-1000, он обеспечивает надёжную изоляцию и предотвращает случайное включение при обслуживании. Не применяйте привод в средах с взрывоопасными газами или высокой запылённостью - он не имеет защиты IP65 и выше.

Преимущества

• Устраняет необходимость физического контакта с выключателем - повышает безопасность персонала
• Обеспечивает точное и воспроизводимое управление - важно для автоматических систем
• Не требует внешних реле или сложной схемы управления - встроенный двигатель работает напрямую от 400 В
• Интегрируется в существующую систему NXM(S) без доработок корпуса

Ограничения применения

• Не работает с постоянным током - только переменный ток 400 В
• Поддерживается только модель NXM(S)-1000; несовместим с другими номиналами (например, 630 А или 1600 А)
• Не предназначен для частых циклов включения/отключения - рекомендовано не более 10–15 операций в час
• Не защищён от воды и пыли - нельзя использовать вне закрытых щитов
• Требует наличия стабильного напряжения +-10% от 400 В - скачки могут вызвать отказ двигателя

Примеры использования

• Автоматическое отключение участка цепи при срабатывании системы пожарной сигнализации
• Управление мощным оборудованием (конвейеры, насосы, печи) через SCADA-систему
• Дистанционное отключение в труднодоступных местах - например, в подземных камерах или на высоких этажах
• Системы энергоэффективности: отключение неиспользуемых линий по расписанию

Практические советы

• Перед первым запуском проверьте, чтобы привод свободно перемещал рычаг выключателя - не допускайте перекосов
• При использовании в условиях колебаний температур (например, холодные склады) убедитесь, что щит не промерзает - лёд может заблокировать механизм
• Не подключайте привод к источникам с высоким уровнем помех - это может вызвать ложные срабатывания
• Рекомендуется периодически (раз в 6 месяцев) проводить тестовое включение/отключение - даже если система не используется часто
• Запасной привод MD-M6 A2 LE (артикул 946915) стоит хранить в сухом месте - влага снижает срок службы электроники
