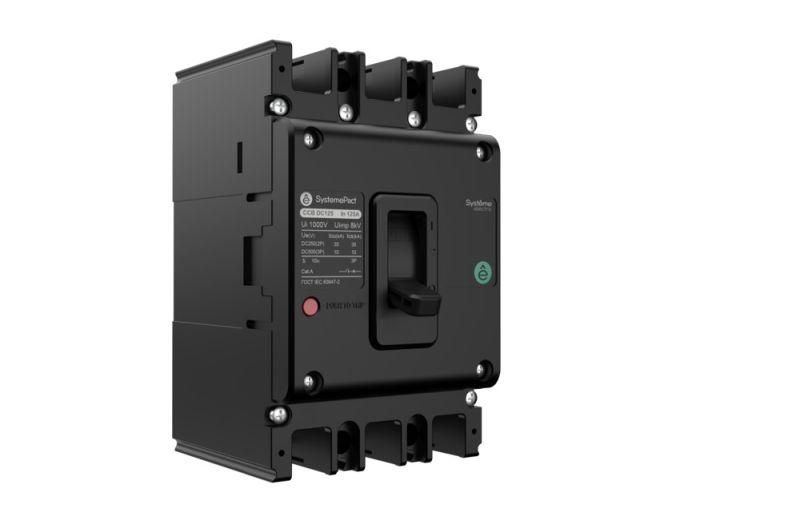

Автоматический выключатель в литом корпусе SPD125 2P 35Ка 250В постоянный ток / 3P 10Ка TMD100 500В - SPD1252F3E1003D APC

Автоматический выключатель в литом корпусе SystemePact CCB DC (артикул spd1252f3e1003d) предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на работу в системах с напряжением до 750 В и током до 100 А, устанавливается на монтажные элементы и подходит для промышленного оборудования, работающего на постоянном токе.

Назначение и область применения

Выключатель SystemePact CCB DC используется для редких операций включения и отключения цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в системах с высокой мощностью: солнечные электростанции, системы хранения энергии, тяговые сети, промышленные преобразователи, зарядные станции для электромобилей, а также в оборудовании с батарейными массивами.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Количество полюсов: 2P или 3P (выбор зависит от схемы)
• Номинальный ток: 100 А (Iu)
• Номинальная отключающая способность: 36 кА (при максимальном напряжении)
• Номинальное напряжение: 250–750 В постоянного тока
• Тип расцепителя: Термомагнитный (защита от перегрузки и КЗ)
• Конструктивное исполнение: Стационарное
• Привод: Ручной
• Метод монтажа: На монтажные элементы (платы)
• Защита по минимальному напряжению: Да (отключение при снижении напряжения ниже порогового значения)
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и влаги)
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство монтируется на стандартные монтажные элементы (din-рейки не подходят). Для надёжного соединения необходимо использовать контакты, соответствующие сечению проводника до 50 мм2. Подключение осуществляется сверху и снизу - зажимы совместимы с жесткими и многожильными проводами. Выключатель SystemePact CCB DC можно комбинировать с аксессуарами для переменного тока (например, вспомогательными контактами, блокировками), а также с специальными модулями для последовательного подключения полюсов - это важно при сборке многоступенчатых схем постоянного тока.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для устройств постоянного тока. Наличие защиты по минимальному напряжению предотвращает автономную работу оборудования при просадке питания, что снижает риск повреждения чувствительных компонентов. IP20 обеспечивает базовую безопасность в закрытых щитах, но не защищает от внешней среды - применение вне шкафов запрещено.

Преимущества

• Высокая отключающая способность (36 кА) позволяет работать в мощных DC-системах, где токи КЗ достигают значительных величин
• Поддержка напряжения до 750 В - один из немногих решений в классе 100 А для высоковольтных DC-сетей
• Возможность использования стандартных аксессуаров AC упрощает проектирование и обслуживание
• Функция защиты по минимальному напряжению повышает надёжность работы в условиях нестабильного питания
• Литой корпус обеспечивает механическую прочность и долгий срок службы даже при частых срабатываниях

Ограничения применения

• Не предназначена для частых включений/отключений - допускается лишь редкая операция (не более 10–15 раз в день)
• IP20 исключает использование во влажных, пыльных или открытых помещениях
• Не подходит для установки на din-рейку - требуется фиксация на монтажной плате
• Напряжение выше 750 В и ток выше 100 А недопустимы - превышение может вызвать отказ или возгорание
• Не рекомендовано для бытовых сетей - только для промышленных и специализированных DC-систем

Примеры использования

• Щиты управления солнечными электростанциями (DC-сеть 480 В, 100 А)
• Цепи питания аккумуляторных батарей в UPS-системах
• Электроприводы трамваев и метрополитена (DC 600–750 В)
• Промышленные инвертеры и преобразователи частоты с выходом постоянного тока
• Зарядные станции EV с высокочастотными выпрямителями

Практические советы

• Перед установкой проверьте соответствие напряжения и тока вашей системы - особенно важны верхние пределы (750 В, 100 А)
• При использовании нескольких полюсов (3P) используйте специальные переходники для последовательного подключения - они обеспечивают синхронное срабатывание всех контактов
• Не забудьте о тепловом режиме: в плотно упакованных щитах возможен нагрев - обеспечьте достаточное воздушное пространство вокруг аппарата
• Для диагностики состояния устройства используйте визуальный индикатор положения рычага - он показывает, был ли выключатель отключен из-за КЗ или просто вручную
• При замене всегда отключайте питание полностью - даже при отключенном выключателе потенциально опасные напряжения могут сохраняться в конденсаторах
