Автоматический выключатель в литом корпусе SPD250 2P 50Ка 250В постоянный ток / 3P TMD250 500В - SPD2502N3N2503D APC

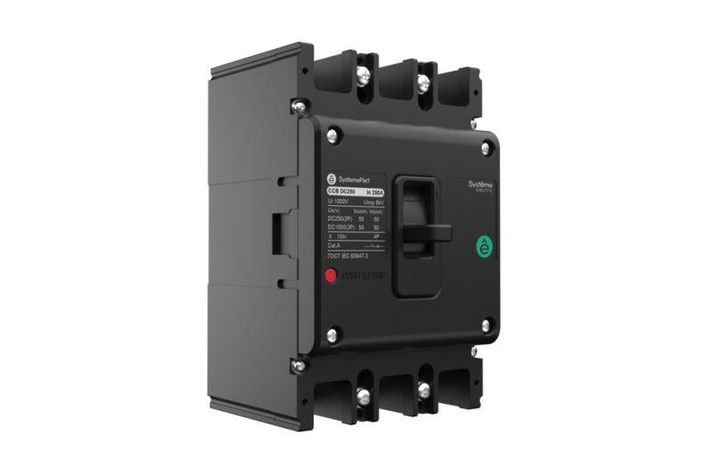

Автоматический выключатель в литом корпусе SystemePact CCB DC250 2P50кА/3P50кА предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 250 А, имеет высокую отключающую способность до 50 кА и подходит для стационарной установки на монтажные элементы. Бренд Systeme Electric обеспечивает надёжность в сложных условиях промышленного применения.

Назначение и область применения

Выключатель автоматический в литом корпусе SystemePact CCB DC250 2P50кА/3P50кА используется в системах постоянного тока для редких операций включения и отключения, а также для защиты оборудования от аварийных режимов - перегрузки и короткого замыкания. Применяется в энергоустановках с источниками постоянного тока: солнечные , системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные преобразователи, зарядные станции для электромобилей, а также в оборудовании метрополитена и железнодорожного транспорта.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Количество полюсов: 2P или 3P (выбор зависит от схемы)
• Номинальный ток длительной нагрузки (Iu): 250 А
• Номинальная отключающая способность (Icu): 50 кА
• Номинальное рабочее напряжение: 250–750 В постоянного тока
• Тип расцепителя: термомагнитный - защищает от перегрузок (тепловая составляющая) и коротких замыканий (магнитная составляющая)
• Конструктивное исполнение: стационарное
• Привод: ручной - управление осуществляется через рычаг
• Защита по минимальному напряжению: да - устройство отключается при снижении напряжения ниже порогового значения
• Метод монтажа: на монтажные элементы (платформы, DIN-рейки не поддерживаются)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство устанавливается исключительно на специально предназначенные монтажные элементы, совместимые с конструкцией Series CCB. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки болтов соединений - избыток может повредить контакты, недостаток - вызвать нагрев. Подключение проводов допускается только медными жилами с площадью сечения, соответствующей классу 250 А. Кабельные выводы должны иметь фиксирующие зажимы, предотвращающие самопроизвольное выпадение. Отдельные полюса можно комбинировать в последовательные группы с использованием специальных переходных шин - это позволяет формировать многополюсные схемы без потери механической целостности.

Безопасность и стандарты

Выключатель SystemePact CCB DC250 2P50кА/3P50кА проектировался в соответствии с международными требованиями к аппаратуре постоянного тока, в том числе IEC 60947-2. Наличие функции защиты по минимальному напряжению соответствует нормам безопасности для критичных объектов, где потеря питания может привести к опасным состояниям. Сертификация подтверждает соответствие требованиям к отключающей способности при высоких токах короткого замыкания в цепях постоянного тока - что особенно важно, поскольку такие цепи имеют меньшую естественную дугогашущую способность по сравнению с переменным током.

Преимущества

• Высокая отключающая способность 50 кА - обеспечивает безопасность даже в мощных системах с большими ёмкостями батарей
• Функция защиты по минимальному напряжению - предотвращает работу оборудования при нестабильном питании
• Поддержка модульных аксессуаров - возможность установки дополнительных контактов, сигнализаторов положения, блокировочных механизмов, аналогично аппаратам переменного тока
• Литой корпус - повышенная прочность, герметичность внутренних компонентов, долговечность в вибрационных средах
• Совместимость с аксессуарами для последовательного подключения - гибкая сборка многоступенчатых схем

Ограничения применения

• Не переменного тока - использование в AC-сетях невозможно, даже при совпадении напряжения
• Запрещено применение в помещениях с уровнем защиты менее IP20 - требуется сухое, закрытое помещение без воздействия пыли и влаги
• Не подлежит установке на стандартные DIN-рейки - требуются специальные монтажные платформы
• Из-за отсутствия теплового регулирования нельзя использовать для частых циклических включений - максимальная частота операций ограничена производителем
• Напряжение выше 750 ВDC запрещено - риск пробоя изоляции и выхода из строя

Примеры использования

• Щитовая система солнечной электростанции - защита массива PV-панелей и контроллеров заряда
• Цепь постоянного тока на железной дороге - защита силовой цепи управления тяговым двигателем
• UPS-система на основе свинцово-кислотных аккумуляторов - отключение при перегрузке или глубоком разряде
• Электролифт или промышленный лифт с прямым приводом от двигателя постоянного тока
• Производственные линии с высокоточными ами - обеспечение быстрого отключения при скачке тока

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - 250–750 ВDC - и выберите нужное количество полюсов (2P для однополярной схемы, 3P для двухполюсной + земля)
• Обязательно используйте только оригинальные монтажные элементы от Systeme Electric - нестандартные основания могут нарушить контакт и привести к перегреву
• При работе с несколькими полюсами - используйте заводские перемычки для синхронизации срабатывания всех секций
• Проверяйте состояние контактов каждые 6 месяцев - особенно после нескольких срабатываний при КЗ
• Не забудьте подключить сигнал минимального напряжения к системе контроля - он позволит получить оповещение перед отказом питания
• Для обслуживания всегда отключайте все источники питания - даже при отключенном выключателе возможен обратный ток от батарей
