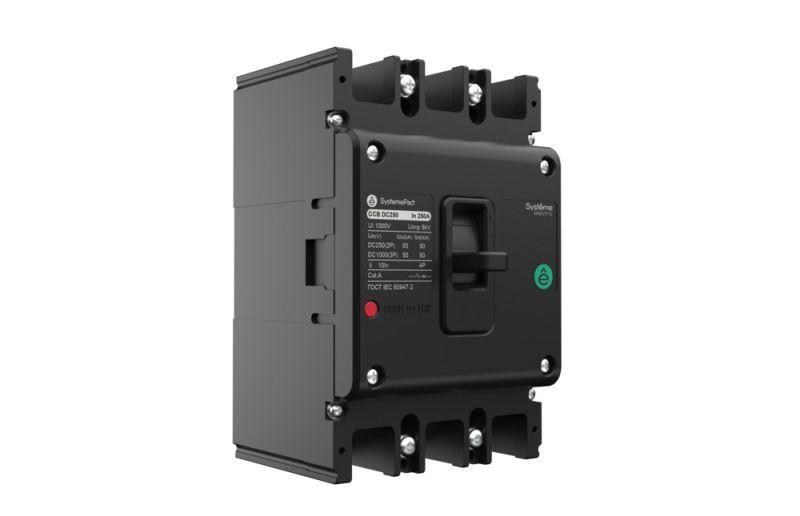

Автоматический выключатель в литом корпусе SPD250 2P 50Ка 250В постоянный ток / 3P TMD160 500В - SPD2502N3N1603D APC

Автоматический выключатель в литом корпусе SystemePact CCB DC250 2P50кА/3P50кА предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Модель SPD250 2P и 3P с номиналом 160 А и отключающей способностью 50 кА подходит для стационарной установки в системах с напряжением до 750 В постоянного тока.

Назначение и область применения

Автоматический выключатель SystemePact CCB DC используется в сетях постоянного тока для редких операций включения и отключения. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в промышленных системах: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, зарядные станции для электромобилей, промышленные преобразователи и другие устройства постоянного тока.

Технические характеристики

• Номинальное напряжение: 250–750 В постоянного тока
• Количество полюсов: 2 или 3
• Номинальный ток длительной нагрузки (Iu): 160 А
• Номинальная отключающая способность (Icu): 50 кА
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и магнитной отсечки при КЗ
• Конструктивное исполнение: стационарное - фиксируется на монтажной плате, не является вставляемым
• Привод: ручной - управление осуществляется через рычаг вручную
• Защита по минимальному напряжению: да - автомат отключается при снижении напряжения ниже порогового значения
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Модель SPD250 2P/3P устанавливается на монтажные элементы - специальные DIN-рейки или платформы с фиксаторами. Для монтажа требуется свободное место вокруг аппарата для теплоотвода. Подключение проводов выполняется к верхним или нижним зажимам - в зависимости от схемы. Автоматический выключатель SystemePact CCB DC совместим со стандартными аксессуарами для устройств переменного тока (например, вспомогательными контактами, блокировками), а также с уникальными модулями для последовательного подключения полюсов - что позволяет формировать многополюсные группы с единым управлением.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для аппаратов постоянного тока. Наличие защиты по минимальному напряжению предотвращает работу оборудования при недостаточном уровне питания, снижая риск аварий. Устройство прошло проверку на отключающую способность 50 кА - это гарантирует надёжное гашение дуги даже при серьёзных коротких замыканиях в высокотоковых DC-системах.

Преимущества

• Универсальная защита: термомагнитный расцепитель реагирует как на медленные перегрузки, так и на внезапные КЗ
• Поддержка высоких токов КЗ: 50 кА обеспечивает безопасность в мощных DC-сетях, где токи короткого замыкания особенно опасны
• Гибкая комплектация: возможность добавления аксессуаров для управления, сигнализации и синхронизации нескольких полюсов
• Надёжная конструкция: литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и перепадов температур
• Совместимость с AC-аксессуарами: упрощает замену и обслуживание в смешанных системах

Ограничения применения

• Не предназначена для частых включений - рекомендовано не более 10–15 циклов в час
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - требует установки в закрытые щиты
• Напряжение выше 750 В постоянного тока запрещено - превышение может вызвать пробой изоляции
• Не подходит для переменного тока - применение в AC-сетях невозможно и опасно
• Требуется точное соблюдение полярности при подключении - неверная коммутация может нарушить работу расцепителей

Примеры использования

• Фотоэлектрические станции - защита массива солнечных панелей и батарейных хранилищ
• Электрокары и зарядные станции - отключение при скачках тока в DC-кабелях
• Промышленные UPS и инвертеры - контроль за питанием критических потребителей
• Железнодорожные системы - защита тяговых цепей постоянного тока
• Индустриальные печи и сварочные установки - предохранение от перегрева и КЗ в силовых контурах

Практические советы

• Выбирая модель SPD250, убедитесь, что ваша система работает в рамках 250–750 В постоянного тока - выход за эти границы делает защиту ненадёжной
• При использовании 3-полюсной версии (3P) все полюса должны быть подключены одинаково - не допускайте перекоса по току
• Перед первым включением проверьте правильность подключения клемм и наличие зажимов - слабый контакт может вызвать нагрев и отказ
• Для систем с несколькими выключателями используйте аксессуары для синхронного отключения - это повысит безопасность при обслуживании
• Не устанавливайте автомат рядом с источниками тепла - перегрев снижает точность работы термического расцепителя
• Обязательно сохраните документацию - сертификаты и данные о тестировании на 50 кА нужны для аудита и страхования объекта
