Расширитель полюсов SE SystemePact CCB 3P 400-630 А Systeme Electric SPC-SB3-04-06

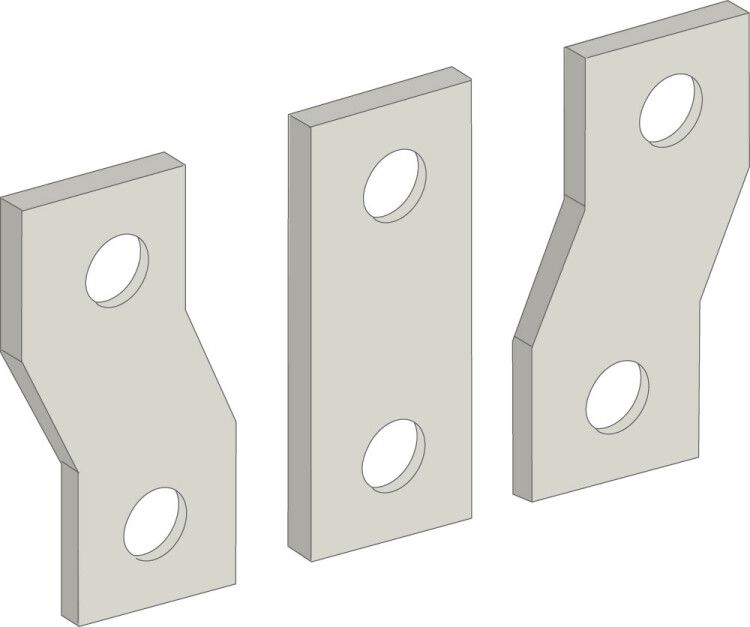

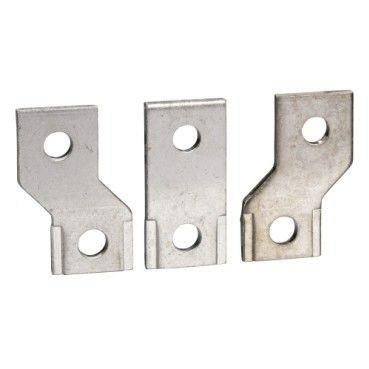

Расширитель полюсов 3P (400-630) от Systeme Electric - комплект из трёх модулей, предназначенных для увеличения расстояния между полюсами выключателей Series SystemePact CCB. Он обеспечивает удобное переднее подключение шин и кабельных наконечников, сохраняя надёжность соединений при высоких токах до 630 А.

Назначение и область применения

Расширитель полюсов 3P (400-630) используется для физического отделения полюсов автоматических выключателей SystemePact CCB на расстояние 45 мм. Это необходимо при установке в плотных распределительных щитах, где требуется доступ к контактам с лицевой стороны для подключения медных или алюминиевых шин, а также кабельных наконечников. Применяется в промышленных системах управления питанием: на станциях преобразования, в пультах управления, на конвейерах и в распределительных пунктах с высокими нагрузками.

Технические характеристики

• Тип изделия: Расширитель полюсов
• Количество полюсов: 3
• Номинальный ток: 400–630 А
• Увеличенное расстояние между центрами полюсов: 45 мм
• Материал контактов: Медь, совместима с алюминием
• Подключение: Только переднее - для шин и кабельных наконечников

Совместимость и монтаж

Расширитель полюсов 3P (400-630) совместим исключительно с выключателями системы SystemePact CCB. Устанавливается непосредственно на входные контакты основного аппарата. Для монтажа требуется отключить питание, снять крышку выключателя и зафиксировать расширители механически - они не требуют дополнительной затяжки болтов. Подключаемые шины должны иметь соответствующую ширину и толщину, чтобы уложиться в зажимы без перегрузки. Кабельные наконечники - только типа “штыревые” с гильзой, подходящей по сечению к номинальному току.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-2 для коммутационных устройств. Все материалы рассчитаны на работу при температуре до +60 C. Нет внутренней изоляции - расширитель не является самостоятельным аппаратом защиты и всегда должен использоваться в составе сертифицированного выключателя SystemePact CCB.

Преимущества

• Обеспечивает необходимый зазор между полюсами для безопасного обслуживания и подключения
• Позволяет выполнять все подключения спереди - снижает время монтажа и риск ошибок
• Сохраняет целостность тепловых и электромагнитных характеристик выключателя
• Не требует доработки шин - совместим с типовыми решениями промышленных щитов

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными от SE
• Не предназначен для заднего подключения - нельзя использовать вместо боковых переходников
• Не имеет собственной защиты - не заменяет предохранитель или автоматический выключатель
• Запрещено применять при токах выше 630 А - возможен перегрев и повреждение контактов
• Не рекомендован для открытых площадок или сред с повышенной запылённостью без дополнительной защиты IP

Примеры использования

• Подключение медных шин 120 мм2 к выключателю SystemePact CCB в распределительном щите цеха
• Передняя сборка кабельных наконечников на 400 А в щите управления насосной станцией
• Разделение полюсов для прохода воздушных каналов охлаждения в герметичных ящиках

Практические советы

• Проверьте посадочные размеры выключателя SystemePact CCB перед заказом - расширитель не универсален
• При использовании алюминиевых шин - обязательно нанесите антиоксидантную смазку на контактные поверхности
• Не используйте расширитель без установленного основного выключателя - он не работает автономно
• При групповой установке нескольких расширителей - учтите суммарную нагрузку и вентиляцию внутри щита
• Артикул spc-sb3-04-06 - единственный номер для этого комплекта; другие артикулы от Systeme Electric не взаимозаменяемы
