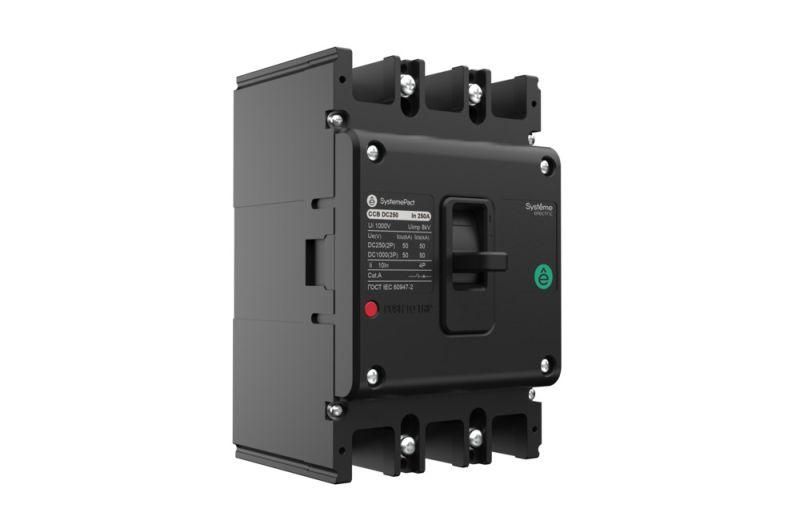

Автоматический выключатель в литом корпусе SPD250 2P 50Ка 250В постоянный ток / 3P TMD200 500В - SPD2502N3N2003D APC

Автоматический выключатель в литом корпусе SystemePact CCB DC250 2P50кА/3P50кА предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах с высокой мощностью, где требуется надежное отключение при аварийных ситуациях - например, в солнечных электростанциях, промышленных батарейных массивах или тяговых сетях. Бренд Systeme Electric и артикул spd2502n3n2003d указывают на принадлежность к серия SystemePact CCB, созданной специально для работы с постоянным током.

Назначение и область применения

Этот автоматический выключатель используется исключительно в цепях постоянного тока (DC). Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Подходит для нечастых операций включения и отключения - то есть не предназначен для регулярного ручного управления, как обычный рубильник.

• Подходит для систем с источниками постоянного тока: солнечные панели, аккумуляторные банки, электромобили, промышленные UPS, трамваи и метрополитены.
• Не применяется в сетях переменного тока (AC) - даже при совпадении напряжения и тока.
• Используется в стационарных установках, где аппарат закреплен на монтажной плате или шасси.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 2 или 3 - можно выбрать конфигурацию под нужную схему
• Номинальный ток (Iu): 200 А - максимальный допустимый ток при длительной работе без отключения
• Номинальная отключающая способность (Icu): 50 кА - способен безопасно отключить цепь при сверхтоке до 50 тысяч ампер
• Номинальное напряжение: до 750 В постоянного тока - работает в диапазоне от 250 В до 750 В DC
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ
• Защита по минимальному напряжению: Да - устройство автоматически отключается, если напряжение упадёт ниже установленного порога
• Степень защиты IP: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: На монтажные элементы - фиксируется через болты или крепления на плате, не является встраиваемым
• Привод: Ручной - управление осуществляется рычагом вручную
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство устанавливается на монтажные элементы - обычно это металлическая плита или рама внутри щита. Для правильной установки важно соблюсти шаг крепления и момент затяжки болтов, указанные в руководстве производителя. Учитывайте габариты аппарата: он занимает значительное место из-за литого корпуса и внутренней системы дугогашения.

Полюса могут быть соединены последовательно с помощью специальных переходных планок - это позволяет использовать один выключатель как многополюсный блок. Такие аксессуары совместимы с другими изделиями серии SystemePact CCB DC.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для оборудования постоянного тока, включая IEC 60947-2. Наличие защиты по минимальному напряжению обеспечивает предотвращение самопроизвольного запуска оборудования после восстановления питания - важная функция для безопасности персонала и технологического процесса.

Преимущества

• Высокая отключающая способность (50 кА) делает его подходящим для мощных систем с большими токами КЗ - особенно актуально для DC-сетей, где дуга труднее гасится, чем в AC.
• Термомагнитный расцепитель обеспечивает точную защиту как при медленном нагреве (перегрузка), так и при внезапном скачке тока (короткое замыкание).
• Поддержка последовательного подключения полюсов снижает количество отдельных аппаратов в щите и упрощает схему.
• Совместимость с универсальными аксессуарами (например, контактами, блокировками, сигнализаторами положения) позволяет легко адаптировать выключатель под задачи проекта.

Ограничения применения

• Не предназначена для частого ручного включения/выключения - это снизит срок службы контактов и механизма.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной оболочки.
• Работает только с постоянным током - использование в сети переменного тока недопустимо, даже при совпадении напряжения.
• Максимальное напряжение - 750 В DC. Превышение этого значения вызывает риск пробоя изоляции и выхода устройства из строя.

Примеры использования

• Фотоэлектрические станции: защита массива солнечных панелей от КЗ при отказе инвертера.
• Железнодорожные тяговые подстанции: отключение цепей постоянного тока 750 В при аварии.
• Промышленные аккумуляторные хранилища: контроль и отключение батарейных банков при перегрузке.
• Лифтовые системы с DC-питанием: обеспечение безопасности при сбоях в питании.

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - система должна работать в диапазоне 250–750 В DC.
• Выбирайте 2-полюсную версию для одноцепевых систем, 3-полюсную - для трехпроводных схем с заземлением или двумя фазами + нуль.
• Обязательно используйте рекомендованные производителем аксессуары для последовательного подключения - некорректные компоненты могут нарушить работу расцепителей.
• Не забудьте про вентиляцию вокруг аппарата: при длительной нагрузке близко к 200 А возможен нагрев корпуса - избегайте плотной упаковки в щите.
• Для обслуживания отключайте всю цепь перед открыванием крышки - даже при отключенном выключателе внутри могут сохраняться опасные потенциалы.
