Автоматический выключатель в литом корпусе SPD630 2P 50Ка 250В постоянный ток / 3P TMD350 500В - SPD6302N3N3503D APC

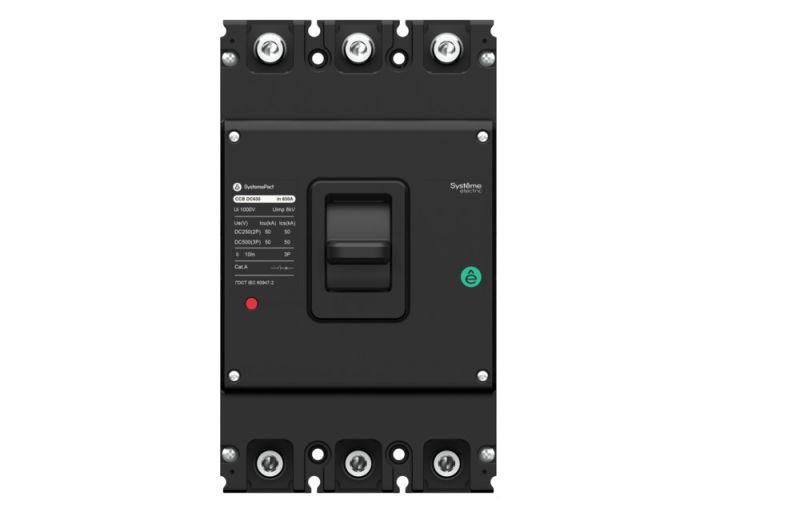

Автоматический выключатель в литом корпусе SystemePact CCB DC с артикулом spd6302n3n3503d предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на ток 350 А, имеет три полюса и отключающую способность 50 кА, что делает его подходящим для промышленных систем с высокой мощностью.

Назначение и область применения

Этот автоматический выключатель используется в сетях постоянного тока для редких операций включения и отключения. Он защищает оборудование от повреждений при перегрузках и аварийных режимах, таких как короткое замыкание. Применяется в системах с источниками постоянного тока: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные преобразователи и зарядные станции для электромобилей.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток длительной нагрузки (Iu): 350 А
• Номинальная отключающая способность (Icu): 50 кА
• Номинальное рабочее напряжение: 250–750 В постоянного тока
• Тип расцепителя: термомагнитный (защита от перегрузки и КЗ)
• Защита по минимальному напряжению: да - устройство отключается при снижении напряжения ниже допустимого уровня
• Степень защиты IP: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: на монтажные элементы (фиксация через крепёжные планки)
• Вид привода: ручной - управление осуществляется вручную через рычаг
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство устанавливается на DIN-рейку или специальные монтажные элементы, совместимые со стандартами серии SystemePact CCB. Для правильной фиксации требуется проверить соответствие габаритов и шага крепления. Монтаж следует выполнять в закрытых щитах с обеспечением доступа для обслуживания. Автоматический выключатель SystemePact CCB DC не требует специальных инструментов для установки, но необходимо соблюдать момент затяжки крепёжных болтов, указанных в руководстве производителя.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для аппаратов постоянного тока, включая IEC 60947-2. Наличие защиты по минимальному напряжению предотвращает самопроизвольное включение при восстановлении питания после аварии. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному литому корпусу и классу защиты IP20.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать устройство в зонах с большими токами КЗ, характерных для DC-систем
• Термомагнитный расцепитель обеспечивает надёжную защиту как от медленных перегрузок, так и от внезапных коротких замыканий
• Поддержка функции защиты по минимальному напряжению повышает безопасность в системах с нестабильным питанием
• Совместимость с универсальными аксессуарами (например, контакты помощи, блокировки, сигнализаторы положения), используемыми в аппаратах переменного тока
• Литой корпус обеспечивает механическую прочность и долговечность даже в условиях вибраций

Ограничения применения

• Не предназначено для частых коммутаций - рекомендовано использование только для редких включений/отключений
• Степень защиты IP20 не допускает применение во влажных, пыльных или открытых помещениях
• Максимальное напряжение 750 В постоянного тока - нельзя использовать в HVDC-сетях выше этого значения
• Только трёхполюсная версия - двухполюсные аналоги в этой серии не представлены
• Не подходит для работы в средах с взрывоопасными газами или пылью - отсутствует взрывозащита

Примеры использования

• Щиты управления солнечными электростанциями с батарейными массивами
• Центры распределения энергии на железнодорожном транспорте (электровозы, метрополитены)
• Промышленные преобразователи частоты с DC-промежуточным контуром
• Зарядные комплексы для электрокаров с быстрым зарядом (DC fast charging)
• Системы бесперебойного питания (UPS) на основе свинцово-кислотных или Li-ion аккумуляторов

Практические советы

• Перед установкой проверьте соответствие номинала тока (350 А) нагрузке цепи - не допускайте превышения
• Убедитесь, что провода имеют достаточное сечение для передачи 350 А - недостаточный размер вызывает нагрев и выход из строя
• При использовании нескольких полюсов в одной цепи следите за синхронностью отключения - возможно потребуется дополнительный аксессуар для связи полюсов
• Не устанавливайте устройство рядом с источниками тепла - температурное воздействие влияет на точность срабатывания термического расцепителя
• Обязательно проведите тестирование после монтажа: проверьте ручное отключение и наличие сигнализации при срабатывании
