Расширитель полюсов SE SystemePact CCB 4P 400-630 А Systeme Electric SPC-SB4-04-06

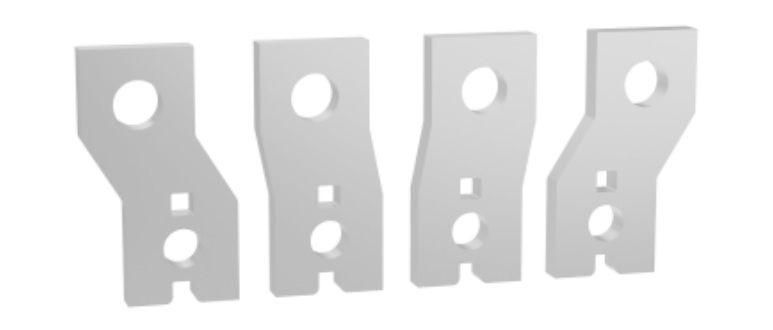

Расширитель полюсов 4P (400–630) от Systeme Electric - комплект из четырёх модулей, предназначенных для увеличения шага между полюсами выключателей Series SystemePact CCB. Он обеспечивает удобное переднее подключение шин и кабельных наконечников, сохраняя надёжность соединений при высоких токах до 630 А.

Назначение и область применения

Расширитель полюсов 4P (400–630) используется для физического отделения полюсов автоматических выключателей SystemePact CCB на расстояние 45 мм. Это необходимо при установке в плотных распределительных щитах, где требуется доступ к контактам с лицевой стороны для подключения медных или алюминиевых шин, а также кабельных наконечников. Применяется в промышленных системах управления, на станциях преобразования энергии, в силовых щитах крупного оборудования.

Технические характеристики

• Тип изделия: Расширитель полюсов
• Количество полюсов: 4
• Номинальный ток: 400–630 А
• Увеличенное расстояние между центрами полюсов: 45 мм
• Материал контактов: Медь, совместима с медными и алюминиевыми шинами
• Подключение: Только переднее, для внешних шин и наконечников

Совместимость и монтаж

Расширитель полюсов 4P (400–630) совместим исключительно с выключателями серии SystemePact CCB. Устанавливается непосредственно на входные контакты основного аппарата - не требует дополнительной фиксации. Подключение выполняется только с лицевой стороны: шины или кабели с наконечниками заводятся в зажимы расширителя после монтажа выключателя в щите. Для правильной сборки убедитесь, что выключатель полностью закреплён, а все полюса находятся в одном уровне. Недопустимо использование с другими сериями аппаратов, даже от Systeme Electric.

Преимущества

• Обеспечивает необходимый зазор между полюсами для безопасного обслуживания и подключения шин
• Изготовлен из материалов, соответствующих нагрузкам до 630 А - минимизирует нагрев и потери
• Переднее подключение позволяет работать с шинами без демонтажа выключателя
• Стандартная конструкция - легко заменить при ремонте или модернизации системы

Ограничения применения

• Не применяется с выключателями других серий - например, SACE, Masterpact, Compact N, даже если они имеют аналогичную номинальную мощность
• Не предназначен для заднего подключения - нельзя использовать как переходник для тыльных шин
• Не рассчитан на переменный ток выше 630 А - превышение может вызвать перегрев и выход из строя
• Запрещено применять в условиях постоянного воздействия воды, химически активных сред или взрывоопасных зонах - не имеет защиты IP

Примеры использования

• Подключение медных шин к групповым автоматам в распределительном щите цеха
• Монтаж силовой цепи на конвейере с высокими токами потребления
• Реконструкция старых щитов, где недостаточно места для параллельного расположения полюсов
• Сборка комбинированных решений с несколькими выключателями SystemePact CCB и общими шинопроводами

Практические советы

• При заказе проверьте, что ваш выключатель принадлежит именно к серии SystemePact CCB - другие модели не поддерживают этот расширитель
• Для алюминиевых шин используйте антиоксидантную пасту и соблюдайте момент затяжки - чтобы избежать окисления и плохого контакта
• После монтажа проверьте температуру контактов под нагрузкой - особенно при работе близко к пределу 630 А
• Расширитель не является изолирующим элементом - не заменяет межполюсные экраны или изоляционные перегородки
• Артикул spc-sb4-04-06 всегда указывается на корпусе - сверьте его при замене
