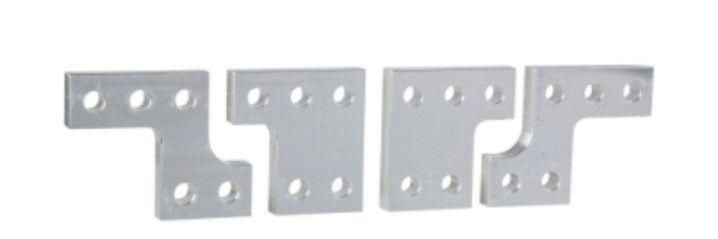

Расширитель полюсов SYSTEMEPACT ACB1 4P 400-1600 А Systeme Electric SPA-SPD416

Расширитель полюсов 4-полюсный SYSTEMEPACT ACB1 SE (артикул spa-spd416) предназначен для компенсации несоответствия габаритов между выходными контактами автоматического выключателя и шинной системой, обеспечивая надёжное электрическое соединение в распределительных устройствах высоких токов.

Назначение и область применения

Расширитель полюсов 4-полюсный SYSTEMEPACT ACB1 SE используется для увеличения межполюсного расстояния автоматических выключателей серии SystemePact ACB1. Он применяется, когда шиная система имеет большую ширину или большие шаги между отверстиями для подключения, чем у самого выключателя. Это необходимо для правильного и безопасного монтажа в щитах с жёсткими требованиями к расположению шин, особенно в установках с номинальным током до 1600 А.

Технические характеристики

• Тип изделия: расширитель полюсов
• Количество полюсов: 4
• Номинальный ток: 400–1600 А
• Совместим с выключателями SystemePact ACB1 с передним и задним присоединением
• Изготовлен для работы в составе аппаратов серии SystemePact ACB

Совместимость и монтаж

Расширитель полюсов 4-полюсный SYSTEMEPACT ACB1 SE устанавливается непосредственно на входные/выходные контакты автоматического выключателя SystemePact ACB1. Подходит как для моделей с передним, так и с задним присоединением. Монтаж выполняется механическим защёлкиванием - никаких дополнительных креплений или инструментов не требуется. Убедитесь, что выключатель полностью отключен и отсоединен от сети перед установкой. После монтажа проверьте плотность соединения и отсутствие люфта.

Безопасность и стандарты

Расширитель полюсов 4-полюсный SYSTEMEPACT ACB1 SE соответствует нормам безопасности, применяемым к оборудованию серии SystemePact ACB. Произведён из материалов, обеспечивающих электроизоляцию и термическую стойкость при рабочих нагрузках до 1600 А. Сохраняет целостность цепи и предотвращает случайные замыкания между фазами благодаря увеличенной изолирующей дистанции.

Преимущества

• Устраняет проблему несоответствия габаритов между выключателем и шинной системой без доработки шин
• Не требует изменения схемы подключения - совместим с существующей конструкцией
• Монтируется без инструментов, снижает время установки
• Обеспечивает сохранение класса защиты и электрической прочности оригинального выключателя

Ограничения применения

• Подходит только для автоматических выключателей системы SystemePact ACB1 - несовместим с другими сериями или брендами
• Не предназначен для использования вне рамок номинального тока 400–1600 А
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации корпуса
• Запрещено применять в качестве самостоятельного коммутационного элемента - только как вспомогательный компонент

Примеры использования

Расширитель полюсов 4-полюсный SYSTEMEPACT ACB1 SE применяется в:

• Высокотоковых распределительных щитах промышленных предприятий
• Центрах управления энергоснабжением с жёстко закреплёнными медными шинами
• Системах питания конвейеров, насосных станций, печей и других мощных потребителей
• Проектах, где невозможно изменить положение или форму шин из-за уже смонтированного оборудования

Практические советы

• Перед заказом сверьте точную модель выключателя SystemePact ACB1 - расширитель работает только с определёнными версиями
• Проверьте расстояние между отверстиями на шине и на выводах выключателя; если разница менее 5 мм - расширитель может не понадобиться
• После установки проведите контрольный осмотр всех соединений: перегрев, искрение или нагрев корпуса указывают на плохой контакт
• При использовании нескольких расширителей в одном щите соблюдайте минимальные зазоры между фазами согласно ПУЭ
• Не используйте расширитель в сочетании с неоригинальными или самодельными переходниками - это нарушает гарантию и безопасность
