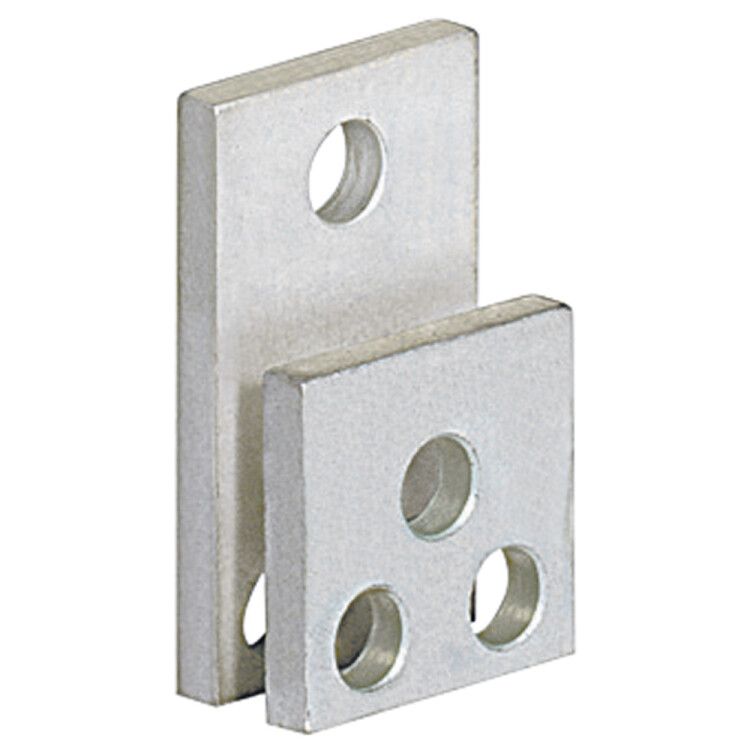

Удлинитель контактов для DPX 1600А к 3 шинам Leg 026268 Legrand

Удлинитель контактов для автоматического выключателя DPX/DPX-IS 1600 А к шинам - это специализированный аксессуар от Legrand, предназначенный для надёжного соединения автоматических выключателей серии DPX3 с силовыми сборными шинами. Применяется там, где требуется увеличить расстояние между выключателем и шиной без потери токовой нагрузки.

Назначение и область применения

Удлинитель контактов для автоматического выключателя DPX/DPX-IS 1600 А к шинам используется для физического отделения автомата от сборной шины на расстояние, необходимое для удобства монтажа, обслуживания или компоновки оборудования. Подходит для установки в распределительных щитах промышленных объектов, энергообъектах, центрах управления и на производствах с высокими требованиями к надёжности питания.

Технические характеристики

• Номинальный ток: 1600 А - обеспечивает работу с максимальными нагрузками без перегрева;
• Количество полюсов: 4 - совместим с четырёхполюсными автоматическими выключателями DPX3;
• Тип тока: переменный - предназначен для сетей AC 50/60 Гц;
• Максимальное сечение проводника: 600 кв.мм - позволяет подключать массивные медные жилы;
• Ширина сборной шины: 50 мм - соответствует стандартным шинам Legrand и аналогичным системам;
• Толщина сборной шины: 12–24 мм - работает с широким диапазоном толщин, включая усиленные шины;
• Подходит для секторального провода: да - совместим с профильными проводниками, используемыми в шинопроводах;
• Тип изделия: аксессуар - не является самостоятельным коммутационным устройством, требует установки на выключатель DPX3.

Совместимость и монтаж

Удлинитель контактов для автоматического выключателя DPX/DPX-IS 1600 А к шинам совместим исключительно с автоматическими выключателями серии DPX3 бренда Legrand. Устанавливается напрямую вместо стандартных контактных планок - не требует дополнительных креплений. Монтаж выполняется после отключения питания: выключатель извлекают из шины, устанавливают удлинитель, затем снова вставляют в шину. Контакты обеспечивают плотное соединение без люфта даже при многократных циклах включения-выключения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и EN 60947-2, что гарантирует безопасную работу при номинальном токе 1600 А. Конструкция выполнена из термостойких материалов, устойчивых к дуговым повреждениям. Наличие гальванического покрытия предотвращает окисление контактов в условиях повышенной влажности.

Преимущества

• Обеспечивает точное позиционирование выключателя относительно шины - снижает риск механического напряжения на корпусе;
• Не снижает токовую способность системы - сохраняет номинал 1600 А без потерь;
• Работает с секторальным проводом - упрощает интеграцию в существующие шинопроводные системы;
• Заменяет дорогостоящий переезд на другую модель выключателя - экономит время и бюджет при модернизации.

Ограничения применения

• Не совместим с другими сериями автоматов - только DPX3;
• Не предназначен для постоянного подключения к шине под напряжением во время установки - обязательное отключение питания;
• Не рекомендован для использования вне закрытых распределительных щитов - отсутствует собственная степень защиты IP;
• Не применяется в цепях постоянного тока - только для переменного тока.

Примеры использования

• Монтаж в крупных промышленных щитах, где шина расположена глубоко внутри рамы;
• Установка на конвейерах с ограниченным доступом - позволяет вывести выключатель на переднюю панель;
• Реконструкция старых систем с заменой выключателей на DPX3 без изменения шинопровода;
• Системы с несколькими уровнями шин - удлинитель помогает избежать перекрестных помех между рядами.

Практические советы

• Проверьте толщину вашей шины до заказа - она должна находиться в диапазоне 12–24 мм;
• При использовании секторальных проводов убедитесь, что они правильно зафиксированы в зажимах - недостаточная затяжка вызывает нагрев;
• Не используйте этот аксессуар как переходник между разными типами шин - он рассчитан только на 50-мм ширину;
• После монтажа проверьте температуру контактов через 1–2 часа работы под нагрузкой - нормальный режим - без перегрева;
• Артикулы 26268 и 026268 - это один и тот же продукт, различаются только формат номера в каталогах Legrand Euro и Legrand.
