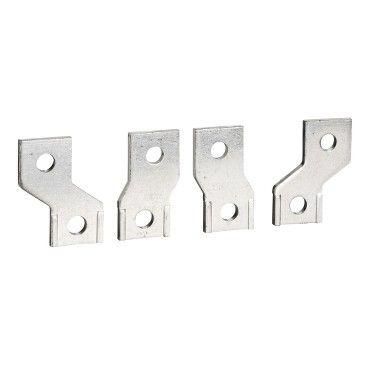

Расширитель полюсов SE SystemePact CCB 4P 100-250 А Systeme Electric SPC-SB4-01-02

Расширитель полюсов 4P (100–250) от Systeme Electric - компонент для модульного удлинения расстояния между полюсами выключателей Series SystemePact CCB, обеспечивающий гибкую сборку силовых цепей с медными и алюминиевыми шинами до 250 А.

Назначение и область применения

Расширитель полюсов 4P (100–250) используется для увеличения шага между полюсами автоматических выключателей SystemePact CCB с 45 мм на большее расстояние. Это необходимо при установке шин или кабельных наконечников, когда требуется физическое отделение контактов для удобства монтажа, теплоотвода или соблюдения требований к изоляционным зазорам. Применяется в распределительных щитах промышленных объектов, на станциях управления, в системах питания крупногабаритного оборудования.

Технические характеристики

• Тип изделия: Расширитель полюсов
• Количество полюсов: 4
• Номинальный ток: 100–250 А
• Материал контактной системы: Медь, покрытая оловом
• Подключение: Переднее - для медных и алюминиевых шин и кабельных наконечников
• Исходный шаг полюсов: 45 мм (увеличивается за счёт установки расширителя)

Совместимость и монтаж

Расширитель полюсов 4P (100–250) совместим исключительно с выключателями серии SystemePact CCB. Устанавливается между основным аппаратом и другими элементами коммутационной группы. Для монтажа требуется отключить питание, снять крышку аппарата и закрепить расширитель механически - он фиксируется на направляющих штырях корпуса. После установки подключаются шины или кабели через верхние/передние клеммы. Каждый расширитель в комплекте - один элемент; для полноценной работы необходима пара таких устройств (не менее двух на каждый ряд полюсов).

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-1 и IEC 60947-2. Обеспечивает сохранение класса изоляции и тепловой устойчивости оригинальных выключателей SystemePact CCB. Не предназначен для работы в условиях взрывоопасной среды или повышенной вибрации вне специальных рамок.

Преимущества

• Увеличивает доступное пространство для подключения шин - снижает риск замыканий при плотном расположении проводников
• Обеспечивает равномерную нагрузку на все четыре полюса при работе с высокими токами (до 250 А)
• Не требует доработки корпуса - полностью совместим со стандартной конструкцией SystemePact CCB
• Позволяет использовать одновременно медные и алюминиевые шины без изменения технологии подключения

Ограничения применения

• Не совместим с выключателями других серий - даже от Systeme Electric, кроме SystemePact CCB
• Не предназначен для установки в качестве самостоятельного устройства - всегда работает в паре с основным выключателем
• Запрещено применять при температуре выше +60 C или ниже −25 C без предварительной проверки условий эксплуатации
• Не рекомендован для частых операций включения/выключения - рассчитан на работу в составе постоянных цепей, а не на переключаемые нагрузки

Примеры использования

• Сборка силового щита на заводе: расширители позволяют разнести три выключателя SystemePact CCB, чтобы между ними поместились массивные алюминиевые шины 80×10 мм
• Модернизация старой распределительной станции: при замене одного выключателя на более мощный, расширитель обеспечивает нужный зазор для новых кабельных наконечников
• Система бесперебойного питания: использование расширителей позволяет организовать параллельное подключение нескольких цепей без перегрева контактов

Практические советы

• Перед заказом убедитесь, что ваш выключатель именно SystemePact CCB - другие модели не поддерживаются
• При использовании алюминиевых шин обязательно применяйте антиоксидантную пасту и правильный момент затяжки - это предотвращает нагрев на контактах
• Для четырёхполюсной схемы потребуется минимум два расширителя - один на вход, второй на выход
• Проверьте посадочные размеры: расширитель имеет жестко заданный интервал между полюсами - не допускается его изменение или адаптация
• Не используйте расширитель в сочетании с дополнительными контактами или блокировками - они могут не совпадать по геометрии
