Шины выносные компл. 4 шт. ВА-302 4P | 22944DEK DEKraft APC

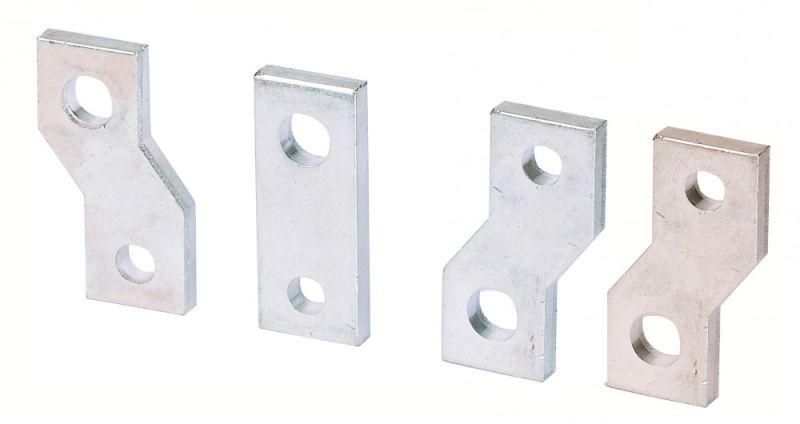

Шина выносная комплект 4 шт. ВА-302 4P от DEKraft - это готовый набор медных шин для надёжного распределения тока между четырьмя автоматическими выключателями серии ВА-302. Комплект позволяет упростить сборку щитов, исключив необходимость прокладывать отдельные перемычки.

Назначение и область применения

Шина выносная комплект 4 шт. ВА-302 4P предназначена для соединения автоматических выключателей серии ВА-302 в одном ряду. Она передаёт напряжение 220 В от одного аппарата к другому, обеспечивая равномерное распределение тока до 100 А на каждый полюс. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов - особенно там, где требуется быстрая и безопасная сборка групп защиты освещения, розеток или оборудования.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку без перегрева при длительной работе
• Напряжение: 220 В - рассчитана на однофазную сеть
• Количество контактов и полюсов: 4 шт. - соответствует количеству установленных автоматов
• Материал проводника: медь - высокая проводимость и долговечность
• Покрытие: лужёное - предотвращает окисление, снижает переходное сопротивление
• Исполнение: плоское - удобно фиксируется на клеммах автомата без зазоров

Совместимость и монтаж

Шина выносная комплект 4 шт. ВА-302 4P совместима только с автоматами серии ВА-302 от DEKraft. Крепится сверху и снизу к клеммам выключателей - не требует дополнительных крепёжных элементов. Установка выполняется после монтажа автоматов в DIN-рейку: шина просто вставляется в контактные площадки, плотно прилегая за счёт лужёного покрытия. Для правильного подключения важно соблюдать порядок: входной провод подводят к первому автомату, остальные соединяются через шину.

Безопасность и стандарты

Шина выносная комплект 4 шт. ВА-302 4P изготовлена в соответствии с требованиями к электроустановкам для постоянного тока и переменного тока частотой 50 Гц. Лужёное покрытие повышает надёжность контакта и снижает риск нагрева. Соответствие нормам безопасности обеспечивается за счёт точного соответствия габаритов клемм ВА-302 - никаких лишних зазоров или люфтов.

Преимущества

• Ускоряет сборку щита - вместо 6–8 перемычек используется одна шина
• Снижает количество точек соединений - меньше вероятности плохого контакта
• Лужёная поверхность устойчива к коррозии даже в условиях повышенной влажности
• Плоская форма гарантирует равномерное давление на клеммы, предотвращая деформацию
• Комплект из 4 шин - оптимальное решение для стандартных рядов из четырёх автоматов

Ограничения применения

• Не подходит для автоматов других серий - только ВА-302
• Работает только при напряжении до 220 В - нельзя использовать в трёхфазных сетях 380 В
• Не предназначен для токов выше 100 А - превышение вызывает перегрев и выход из строя
• Не рекомендуется применять в местах с механическими воздействиями - шина не имеет корпуса

Примеры использования

Шина выносная комплект 4 шт. ВА-302 4P применяется в:

• Щитах квартир - для групповой защиты розеточных цепей
• Офисных помещениях - при организации питания компьютеров и оргтехники
• Производственных участках - для управления светом и маломощными станками
• Общедомовых щитах - при установке нескольких однополюсных автоматов на одну фазу

Практические советы

• Перед монтажом проверьте, что все автоматы серии ВА-302 установлены на одной рейке и выровнены - иначе шина не будет плотно садиться
• Не затягивайте клеммы слишком сильно - лужёная медь мягче, чем голая, и легко деформируется
• Если в щите есть автомат с большим числом полюсов (например, 2P или 3P), используйте шину только для однополюсных аппаратов
• При замене одного из автоматов - отключите питание и снимите шину полностью, чтобы не повредить контакты
• Для больших щитов с более чем 4 автоматами - используйте несколько комплектов, не удлиняйте шину самостоятельно
