Шины выносные для ВА-333 комп. 4 шт. 4P ШВ-333 | 28194DEK DEKraft APC

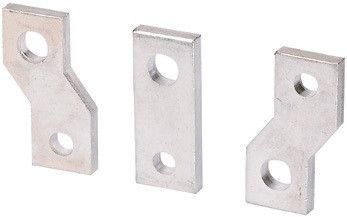

Шина выносная 4P ШВ-333 для ВА-333 комплект 4 шт. от бренда DEKraft - это набор из четырёх плоских медных шин для организации распределения тока между автоматическими выключателями серии ВА-333. Комплект предназначен для надёжного и компактного соединения нескольких аппаратов в одном ряду, особенно там, где требуется минимизация числа внешних проводов.

Назначение и область применения

Шина выносная 4P ШВ-333 для ВА-333 комплект 4 шт. используется для параллельного подключения четырёх автоматических выключателей серии ВА-333 в одной фазе. Каждая шина обеспечивает электрический контакт между выводами аппаратов, заменяя собой группу перемычек или одножильных проводов. Применяется в щитах управления, распределительных устройствах, на производствах и в объектах ЖКХ, где важно ускорить монтаж и повысить надёжность соединений.

Технические характеристики

• Тип изделия: шина соединительная
• Номинальный ток: 250 А - способна передавать значительную нагрузку без перегрева
• Материал: медь - высокая проводимость и долговечность
• Покрытие: луженая оловом - защищает от окисления, снижает сопротивление контакта
• Исполнение: плоская форма - удобна для плотной установки в щитах с ограниченным пространством
• Количество в комплекте: 4 штуки - хватает для подключения четырёх модулей ВА-333

Совместимость и монтаж

Шина выносная 4P ШВ-333 для ВА-333 комплект 4 шт. совместима исключительно с автоматами серии ВА-333 от DEKraft. Устанавливается на верхние или нижние выходные клеммы выключателей - зависит от схемы подключения. Для монтажа необходимо:

• Выключить питание и проверить отсутствие напряжения
• Разъединить все автоматы в ряду
• Закрепить шину на клеммах до характерного щелчка - контакт должен быть плотным
• Не затягивать болты чрезмерно - это повредит пластиковые корпуса ВА-333

Посадочные отверстия на шине соответствуют габаритам клемм ВА-333. Подключение других серий (например, ВА-47-29 или IEK) невозможно - несовпадают шаг и форма клемм.

Безопасность и стандарты

Шина выносная 4P ШВ-333 для ВА-333 комплект 4 шт. изготовлена в соответствии с требованиями к электрооборудованию для внутренней установки. Лужёное покрытие предотвращает образование оксидов, что снижает риск нагрева и возгорания на контакте. Номинальный ток 250 А соответствует классу защиты IEC 60947-2 для автоматических выключателей.

Преимущества

• Уменьшает количество проводов в щите - меньше путаницы и проще диагностика
• Повышает надёжность соединений - металлическая шина менее подвержена ослаблению, чем винтовые зажимы с проводами
• Экономит время монтажа - вместо 12–16 проводов достаточно установить 4 шины
• Стойкость к коррозии благодаря лужению - срок службы выше, чем у голой меди

Ограничения применения

• Подходит только для автоматов серии ВА-333 - не работает с другими брендами или сериями
• Не предназначена для подключения к шинам DIN другого типа (например, ABB, Schneider)
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск механического повреждения
• Не рассчитана на переменный ток свыше 250 А - превышение нагрузки вызывает перегрев

Примеры использования

• Щит освещения в офисном здании - четыре автомата на группы света подключены через одну шину
• Распределительный щит на производстве - управление несколькими двигателями через ВА-333 с общей шиной питания
• Автоматизированные системы HVAC - комбинированное подключение термостатов и насосов

Практические советы

• Перед установкой проверьте, чтобы все автоматы были одинаковой полярности и направления подключения
• Если в щите мало места - используйте шину только для фазы, а ноль и землю подводите отдельными шинами
• После монтажа протестируйте каждый контакт мультиметром - отсутствие сопротивления = хороший контакт
• Не смешивайте шины ШВ-333 с аналогами других производителей - даже небольшие отличия в форме могут нарушить герметичность контакта
• Храните комплект в сухом месте - хотя лужение защищает от влаги, длительное воздействие может повредить изоляцию
