Шины выносные для ВА-333 комп. 3 шт. 3P ШВ-333 | 28193DEK DEKraft APC

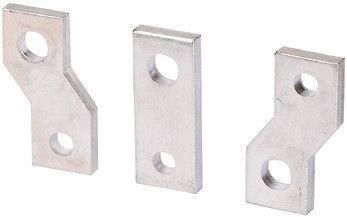

Шина выносная 3P ШВ-333 для ВА-333 комплект 3 шт. от бренда DEKraft - это набор из трёх плоских медных шин для надёжного распределения тока между автоматическими выключателями серии ВА-333. Продукт предназначен для сборки силовых щитов, где требуется компактное и безопасное соединение нескольких аппаратов без использования отдельных проводов.

Назначение и область применения

Шина выносная 3P ШВ-333 для ВА-333 комплект 3 шт. используется для параллельного подключения трёхполюсных автоматических выключателей серии ВА-333. Каждая шина обеспечивает физическое и электрическое соединение между контактами устройств, что исключает необходимость прокладывать отдельные медные жилы. Подходит для установки в распределительных щитах на объектах промышленного, коммерческого и бытового назначения - например, в цепях питания насосов, конвейеров, систем освещения и HVAC.

Технические характеристики

• Тип изделия: шина соединительная
• Фазность: 3P (трёхфазная)
• Номинальный ток: 250 А
• Материал основы: медь
• Покрытие: лужённая оловом поверхность
• Исполнение: плоская форма
• Количество в комплекте: 3 штуки (по одной на каждую фазу)

Лужёное покрытие снижает окисление контактов, улучшает долговечность соединений и повышает проводимость даже в условиях повышенной влажности. Плоская форма позволяет плотно прилегать к выводам автоматов, минимизируя зазоры и риск перегрева.

Совместимость и монтаж

Шина выносная 3P ШВ-333 для ВА-333 комплект 3 шт. совместима **только** с автоматами серии ВА-333 производства DEKRAFT/SE. Установка выполняется путём защёлкивания шин на специальные выступы на корпусе выключателей - никаких болтов или клемм не требует. Монтировать можно только после отключения питания. Для правильного монтажа проверьте соответствие шага крепления: выступы на автоматах должны точно соответствовать габаритам шин. Нельзя использовать с другими сериями автоматов - даже аналогичными по току.

Безопасность и стандарты

Произведена согласно требованиям ГОСТ Р 50030.2 и IEC 60947-2. Лужёное покрытие обеспечивает антикоррозийную защиту, предотвращая образование оксидов на контактах. Температурный режим работы - от -25C до +60C. Соответствует классу защиты IP20 - предназначена для внутренней установки в закрытых щитах.

Преимущества

• Уменьшение числа соединений - вместо 6–9 проводов используются три шины, снижается вероятность плохого контакта
• Экономия места внутри щита благодаря компактному расположению
• Высокая теплопроводность меди и лужёное покрытие обеспечивают стабильную работу при нагрузках до 250 А
• Быстрый монтаж - не нужны инструменты, достаточно защёлкнуть шины на выключатель
• Работают как единая система: все три шины в комплекте одинаковой длины и точности исполнения

Ограничения применения

• Не для автоматов других серий - даже если они имеют похожий внешний вид
• Запрещено применять вне закрытых электрошкафов - не имеет защиты от пыли и влаги выше IP20
• Не рекомендовано использование в средах с высокой химической активностью (например, вагоны, химпроизводство) - хотя лужение защищает от окисления, длительный контакт с агрессивными веществами может повредить покрытие
• Нельзя удлинять или модифицировать шины - любые изменения нарушают термическую и электрическую целостность

Примеры использования

• Подключение трёх автоматов на входе в щит управления станком
• Объединение групповых автоматов в распределительном щите торгового центра
• Сборка щита для системы автономного энергообеспечения с несколькими выходами
• Замена старых перемычек из провода на более надёжную шинную систему в существующих щитах

Практические советы

• Перед установкой протестируйте свободный доступ к контактам - шина должна легко защёлкиваться без усилия
• Проверяйте, чтобы все три шины были установлены одновременно и равномерно - одна неплотно зафиксированная шина вызывает нагрев и отказ всей группы
• Не используйте шину выносную 3P ШВ-333 для ВА-333 комплект 3 шт. в качестве главной вводной шины - она рассчитана лишь на распределение уже введенного тока
• При замене одного автомата - обязательно заменяйте всю комплектацию из трёх шин, так как новые устройства могут иметь отличия в форме контактов
• Храните в сухом месте - даже лужёное покрытие не спасёт от конденсата при постоянной сырости
