Шины выносные комп. 3 шт. ВА-303 3P | 22945DEK DEKraft APC

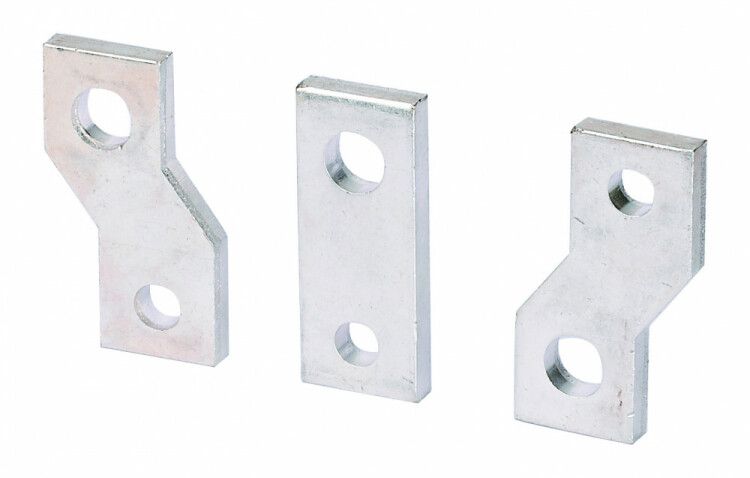

Шина выносная комплект 3 шт. ВА-303 3P от DEKraft предназначена для надёжного распределения тока между автоматическими выключателями серии ВА-303. Комплект из трёх медных шин позволяет организовать параллельное подключение без лишних соединений, ускоряя сборку щита и снижая риск перегрева.

Назначение и область применения

Шина выносная комплект 3 шт. ВА-303 3P используется для создания группового подключения автоматических выключателей ВА-303 в силовых щитах. Каждая из трёх шин в комплекте соответствует одному полюсу, что обеспечивает фазную коммутацию в трёхфазной сети. Применяется там, где требуется минимизировать количество проводов и повысить надёжность контактов - например, в промышленных щитах управления, на участках с высокой плотностью установки автоматов, в системах питания станков, насосов и конвейеров.

Технические характеристики

• Тип изделия: шина выносная
• Количество полюсов: 3
• Номинальное напряжение: 400–415 В
• Номинальный ток: 250 А
• Материал проводника: медь
• Покрытие: лужённое (Sn)
• Форма исполнения: плоская

Лужёное покрытие предотвращает окисление поверхности, сохраняет хорошую проводимость даже при длительной эксплуатации и улучшает контакт с клеммами автоматов. Плоская форма позволяет плотно прилегать к клеммам, исключая зазоры и повышая теплопередачу.

Совместимость и монтаж

Шина выносная комплект 3 шт. ВА-303 3P совместима только с автоматами серии ВА-303. Монтируется путём защёлкивания на верхние и нижние клеммы каждого автомата - без болтовых соединений. Установка выполняется после монтажа автоматов в DIN-рейку. Для правильного подключения важно соблюдать порядок фаз: каждая шина должна быть закреплена на своём полюсе. Не используйте шину с другими сериями автоматов - она не подходит по габаритам и форме клемм.

Преимущества

• Уменьшение числа проводов в щите - меньше точек соединения, ниже риск нагрева и отказа
• Высокая механическая прочность медного проводника с лужением - долгий срок службы
• Стандартная комплектация - три шины в одном наборе, идеально подходят для трёхфазной системы
• Не требуют инструментов для установки - просто защёлкиваются на клеммах

Ограничения применения

• Подходит только для автоматов ВА-303 - не работает с ABB, Schneider, Legrand и аналогичными моделями других производителей
• Работает при температуре окружающей среды до +40 C; при более высоких значениях возможен перегрев
• Не предназначен для внешней установки - не имеет защиты от влаги и пыли выше IP20
• Запрещено использовать в цепях переменного тока с частотой отличной от 50 Гц

Примеры использования

• Групповое питание трёх однофазных нагрузок через один трёхполюсный автомат ВА-303
• Объединение нескольких автоматов ВА-303 в одной фазе для питания группы освещения
• Сборка распределительного щита на объекте с ограниченным местом - вместо многожильных проводов используются шины
• Модернизация старого щита: замена перемычек из провода на унифицированную шину для повышения безопасности

Практические советы

• Перед монтажом проверьте, чтобы все клеммы автоматов были полностью открыты - шина должна входить свободно, без усилия
• Не затягивайте клеммы автоматов слишком сильно - это может деформировать пластиковые корпуса и повредить контактную площадку
• Проверяйте равномерность прилегания всех трёх шин - одна неплотно установленная шина станет источником перегрева
• При использовании в условиях повышенной влажности рекомендовано дополнительно контролировать состояние лужёного слоя - при появлении потёртостей или следов коррозии замените шину
• Эта шина - часть решения DEKraft для быстрой сборки щитов. Чтобы получить максимальную выгоду, сочетайте её с другими элементами серии ВА-303 - так вы гарантированно получите совместимость и соответствие нормам.
