Шины выносные комп. 3 шт. ВА-305 3P | 22947DEK DEKraft APC

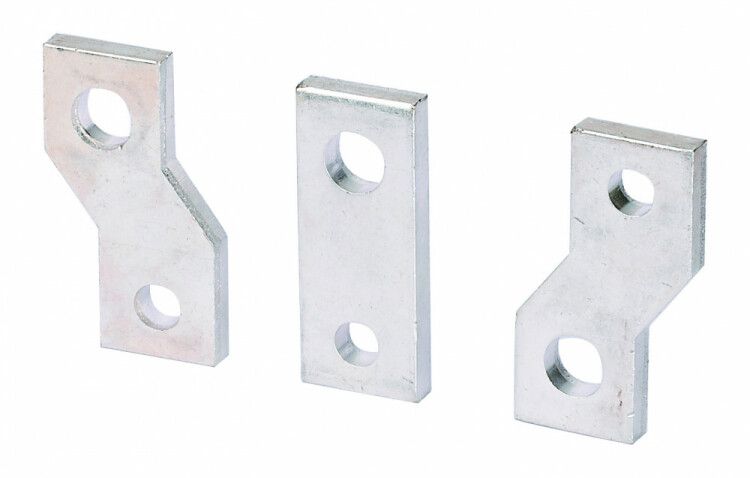

Шина выносная комплект 3 шт. ВА-305 3P от DEKraft - это готовый набор из трёх медных шин для организации распределения тока между автоматическими выключателями серии ВА-305. Каждая шина рассчитана на ток до 630 А, что позволяет использовать её в мощных распределительных щитах с высокой нагрузкой.

Назначение и область применения

Шина выносная комплект 3 шт. ВА-305 3P предназначена для соединения нескольких автоматических выключателей серии ВА-305 в одном ряду. Она заменяет громоздкие перемычки из провода, обеспечивая надёжное и компактное распределение фазного напряжения 400–415 В. Применяется в силовых щитах промышленных объектов, на участках с большим количеством потребителей - например, на конвейерах, насосных станциях, в системах управления технологическим оборудованием.

Технические характеристики

• Тип изделия: шина выносная
• Количество полюсов: 3 (для трёхфазной сети)
• Номинальный ток: 630 А
• Номинальное напряжение: 400 / 415 В
• Материал проводника: медь
• Исполнение: плоское - удобно для плотного расположения в щите
• Покрытие: лужёное - повышает устойчивость к окислению и улучшает контакт
• Комплектация: 3 шины в одной упаковке - одна на каждую фазу

Совместимость и монтаж

Шина выносная комплект 3 шт. ВА-305 3P совместима исключительно с автоматами серии ВА-305. Монтируется путём установки на верхние и нижние клеммы выключателей - зажимы шины имеют форму, точно соответствующую форме клемм ВА-305. Для правильного монтажа важно соблюдать порядок фаз: L1, L2, L3 должны располагаться последовательно. Установка выполняется без инструментов - достаточно защёлкнуть шину на клеммах. Не рекомендуется применять с другими сериями автоматов - даже близкими по внешнему виду - из-за различий в шаге и форме клемм.

Безопасность и стандарты

Шина выносная комплект 3 шт. ВА-305 3P изготовлена в соответствии с требованиями к электрооборудованию для промышленного применения. Лужёное покрытие снижает риск нагрева в местах контакта, а плоская форма предотвращает случайные замыкания между соседними фазами. Сертифицирована для работы в условиях, допускающих повышенную влажность и запылённость, однако не имеет защиты IP - не предназначен для открытых площадок или помещений с постоянным воздействием воды.

Преимущества

• Уменьшает количество проводов внутри щита - экономит место и упрощает обслуживание
• Обеспечивает более надёжный контакт, чем многожильные перемычки
• Лужёная медь снижает переходное сопротивление и продлевает срок службы
• Готовый комплект из трёх шин - не требует самостоятельной нарезки и подбора
• Поддерживает максимальный ток 630 А - подходит для крупных нагрузок

Ограничения применения

• Не применяется с автоматами других серий - даже если они кажутся совместимыми внешне
• Не предназначена для использования вне закрытых щитов - отсутствует степень защиты IP
• Работает только при температуре окружающей среды до +40 C
• Не подходит для переменного тока выше 415 В - превышение напряжения недопустимо
• Запрещено перегибать или деформировать шины - это нарушает механическую прочность и контакт

Примеры использования

• Распределительный щит цеха с 8–12 автоматами ВА-305, управляющими двигателями насосов
• Щит освещения на производстве, где несколько групп света подключаются через ВА-305
• Станционные пункты управления - там, где требуется быстрая замена автоматов без перепайки
• Энергообъекты с частыми модификациями схем - шина позволяет легко менять коммутацию

Практические советы

• Перед монтажом проверьте, чтобы все клеммы автоматов были чистыми и не имели следов окисления - особенно если ранее использовались обычные перемычки
• При сборке щита убедитесь, что шины установлены строго параллельно друг другу - перекос вызывает неравномерный контакт и перегрев
• Не используйте шину выносную комплект 3 шт. ВА-305 3P в качестве основной шины питания - она служит только для внутреннего распределения между автоматами
• При необходимости удлинить цепь - используйте отдельные медные шины подходящего типа, а не пытайтесь соединить две такие шины между собой
• Проверяйте затяжку клемм автоматов после монтажа - лужёная поверхность требует точного усилия, чтобы не повредить контакт
