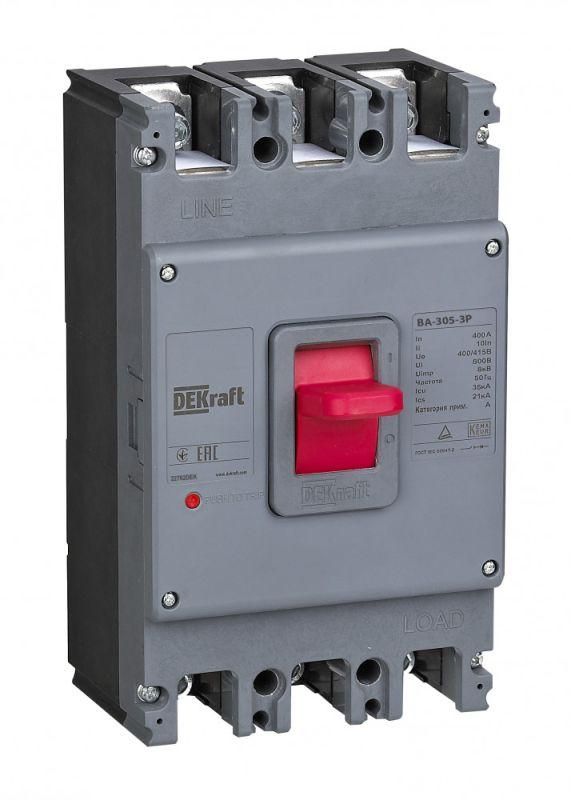

Выключатель автоматический 3п 350А 35кА ВА-305 DEKraft 22761DEK APC

Автоматический выключатель ВА-305 - трёхполюсный силовой автомат на 350 А с отключающей способностью 35 кА и моторным приводом, предназначен для надёжной защиты и удалённого управления мощными электрическими цепями в промышленных системах. Бренд DEKRAFT обеспечивает соответствие требованиям к надёжности и долговечности в условиях высоких нагрузок.

Назначение и область применения

Автоматический выключатель ВА-305 используется для коммутации и защиты силовых цепей переменного тока частотой 50 Гц с напряжением до 400–415 В. Он защищает оборудование от перегрузок и коротких замыканий, особенно там, где требуется управление на расстоянии. Подходит для установки в щитах распределения электроэнергии на промышленных предприятиях, заводах, насосных станциях, конвейерах и других объектах с крупной нагрузкой.

Технические характеристики

• Тип: Автоматический выключатель с термомагнитным расцепителем (тепловой + электромагнитный)
• Номинальный ток: 350 А - максимальный постоянный ток, который выдерживается без срабатывания
• Число полюсов: 3 - защита всех фаз одновременно
• Номинальная отключающая способность: 35 кА - максимальный ток КЗ, который автомат способен безопасно отключить
• Номинальное напряжение: 400 / 415 В - рабочий диапазон сети
• Мotorный привод: Да - позволяет управлять автоматом дистанционно через внешний сигнал
• Тип привода: Моторный - работает от электродвигателя, совместим с системами АСУ ТП
• Конструктивное исполнение: Встроенное - устройство монтируется внутрь шкафа, без внешнего корпуса
• Способ монтажа: Встраиваемый - закрепляется в специальном профиле или раме шкафа
• Тип управления: Рычаг - механический рычаг для ручного включения/выключения
• Тип крепления: Болтовое - фиксируется болтами к металлической платформе или DIN-рейке с адаптером
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Индикация расцепления: Есть - визуальный указатель показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель ВА-305 рассчитан на установку в силовые распределительные шкафы с соответствующим габаритным местом. Для монтажа необходима подготовленная площадка с отверстиями под болты крепления. Устройство не требует DIN-рейки - крепится исключительно болтовым соединением. Моторный привод подключается к внешней системе управления (например, PLC) через контактную группу. Перед установкой проверьте, что посадочные соответствуют заявленному типу встроенного исполнения. Обязательно соблюдайте зазоры вокруг аппарата для теплоотвода - минимальное расстояние до соседних элементов - 50 мм.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям международных норм IEC 60947-2 для . Применяет классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока. Индикатор расцепления снижает риск ошибочного восстановления питания после аварии. Наличие моторного привода позволяет реализовать функциональную безопасность по принципу “не допустить включение при наличии опасности”.

Преимущества

• Высокая отключающая способность (35 кА) - гарантирует работу даже при серьёзных КЗ в промышленных сетях
• Моторный привод - возможность дистанционного управления без необходимости подходить к шкафу
• Явный индикатор причины отключения - экономит время диагностики
• Жесткая конструкция в литом корпусе - повышенная механическая прочность и срок службы
• Подходящий для тяжёлых условий - стабильная работа при колебаниях температур и вибраций

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не предусматривает защиту от брызг и пыли
• Не регулируемые пороги срабатывания - нельзя изменять чувствительность теплового или электромагнитного расцепителей
• Требуется отдельное питание для моторного привода - не работает без внешнего сигнала управления
• Не рекомендован для бытовых или слаботочных применений - слишком большой ток и габариты
• Не совместим с обычными DIN-рейками - нужна специальная плита или рама для болтового крепления

Примеры использования

• Защита главного входа в заводской распределительный пункт
• Коммутирование больших двигателей (более 100 кВт) с возможностью дистанционного старта/останова
• Щиты управления технологическими линиями на пищевых и химических производствах
• Централизованное управление несколькими потребителями через SCADA-систему

Практические советы

• Перед первым запуском проверьте правильность подключения фаз и наличие напряжения на контактах моторного привода
• Обеспечьте свободный доступ к рычагу для экстренного ручного отключения - он остаётся основным средством управления
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление увеличивает нагрев
• При использовании нескольких автоматов рядом - учтите тепловое воздействие друг на друга, возможно, потребуется усиленная вентиляция
• Для обслуживания всегда отключайте питание полностью - даже при отключенном автоматах есть потенциально опасные части внутри
