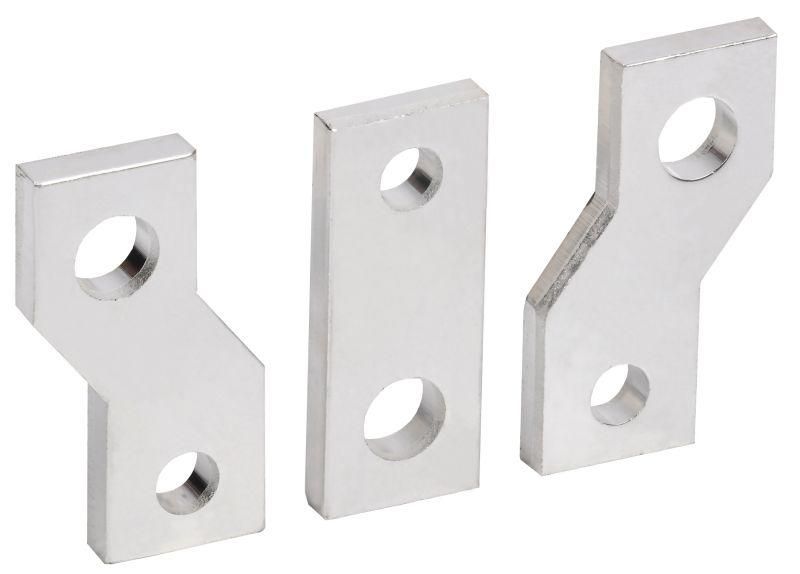

Расширитель выводов РВм-400e/630e (РВм-39) MASTER электронный расцепитель (3шт/компл) - SVA41D-RV-02 IEK

Расширитель выводов РВм-400e/630e (РВм-39) MASTER от IEK предназначен для удобного подключения кабелей и шин к автоматическим выключателям с увеличенным шагом выводов. Комплект из трёх единиц позволяет гибко организовать соединения в щитах, особенно где требуется высокая плотность монтажа.

Назначение и область применения

Расширитель выводов РВм-400e/630e (РВм-39) MASTER используется совместно с автоматическими выключателями серии Master в литом корпусе на номиналы 400 А и 630 А. Он служит для:

• Увеличения расстояния между выходными контактами выключателя - чтобы упростить доступ и избежать перегрузки зон подключения;
• Обеспечения возможности подключения нескольких кабелей или шин к одному выводу - например, при параллельном соединении фаз;
• Организации компактной и надёжной коммуникации внутри силового щита, особенно там, где места мало.

Подходит для установки в промышленных, торгово-складских и энергообъектах, где используются крупногабаритные автоматы.

Технические характеристики

• Совместим с автоматическими выключателями серии Master номиналом 400 A и 630 A;
• Количество элементов в комплекте: 3 шт. (по одному на каждую фазу + ноль/землю);
• Материал контактов: медная сплавовая основа с серебряным покрытием - обеспечивает низкое переходное сопротивление;
• Корпус выполнен из термостойкого поликарбоната - устойчив к нагреву и механическим воздействиям;
• Не содержит собственных функций защиты - является исключительно пассивным токоведущим элементом.

Совместимость и монтаж

Расширитель выводов РВм-400e/630e (РВм-39) MASTER крепится непосредственно к выводам автомата через защёлки. Монтаж выполняется после установки выключателя в DIN-рейку.

• Перед установкой убедитесь, что автомат полностью отключен и снят с питания;
• Запомните порядок расположения: один расширитель - одна фаза; последний - обычно для N или PE;
• Фиксируйте все болты равномерно, без перекосов - иначе возможен перегрев;
• Не используйте с другими сериями выключателей, даже если они имеют аналогичный номинал - форма и шаг выводов отличаются.

Преимущества

• Уменьшает нагрузку на клеммы автомата - снижает риск оплавления при многократных подключениях;
• Позволяет использовать более толстые жилы или шины, которые не помещались бы прямо в клемму автомата;
• Упрощает обслуживание - можно отсоединить расширитель, не трогая сам автомат;
• Стандартный форм-фактор - легко заменяется при необходимости ремонта.

Ограничения применения

• Не применяется с выключателями других брендов - даже если они кажутся совместимыми внешне;
• Не рассчитан на работу вне температурного диапазона автомата (обычно -25C…+40C);
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации кабелей - есть риск ослабления контакта;
• Не предназначен для работы в качестве самостоятельного устройства - всегда требует установленного автомата.

Примеры использования

• На входе распределительного щита - когда к одной фазе подводятся три кабеля от различных групп;
• В системах с шинопроводом - для перехода с шин на кабели через автоматический выключатель;
• На мощных насосах, конвейерах, печках - где сечение кабеля больше допустимого для прямого подключения к клемме автомата.

Практические советы

• Выбирая расширитель, проверьте точную модель автомата - РВм-39 работает только с 400e/630e версиями Master;
• При использовании шин - предварительно сделайте разметку, чтобы не перепутать фазы;
• После монтажа обязательно проведите тепловизионный контроль первого запуска - найдите потенциальные точки перегрева;
• Храните комплект в сухом месте - хотя он герметичен, длительное попадание влаги может повлиять на качество контактов.
