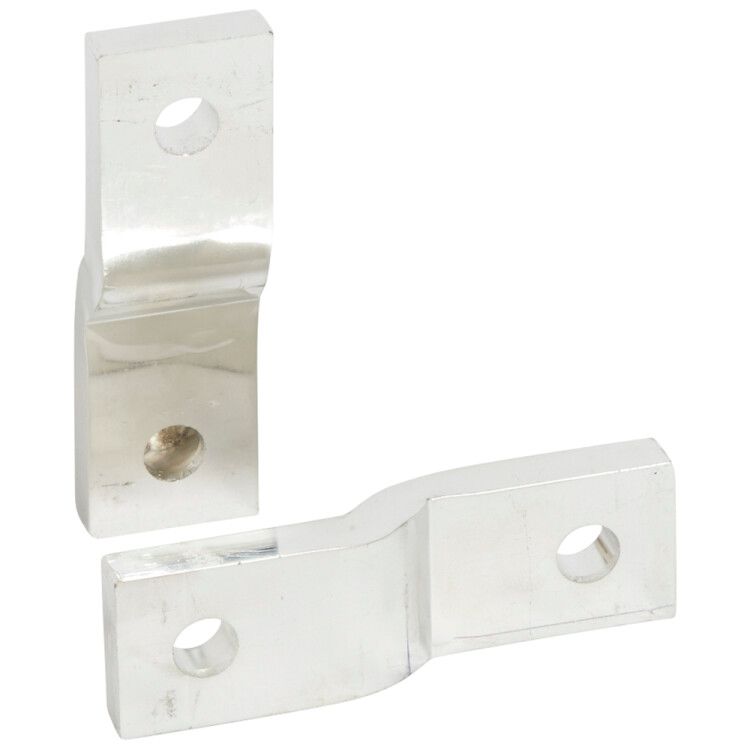

Удлинитель клеммный DPX 630 (комплект 4шт) Leg 026247 Legrand

Клеммный удлинитель для DPX 630 (комплект 4 шт) от Legrand предназначен для увеличения расстояния между контактами автоматического выключателя DPX 630 и внешними проводниками, обеспечивая удобство монтажа в плотных распределительных щитах. Комплект из четырёх одинаковых элементов совместим с сериями DPX3 и используется там, где требуется сохранить целостность цепи при физическом отдалении кабельного подключения.

Назначение и область применения

Клеммный удлинитель для DPX 630 (комплект 4 шт) применяется для создания дополнительного участка проводника между выводами автомата DPX 630 и внешней проводкой. Это особенно актуально при ограниченном пространстве в щите, когда невозможно напрямую подключить кабели к зажимам выключателя. Удлинители позволяют перенести точки подключения на более доступную высоту или сторону, улучшая доступ для обслуживания и снижая риск повреждения изоляции при установке.

Технические характеристики

• Количество полюсов: 4 - соответствует четырёхполюсному автомату DPX 630;
• Тип изделия: комплект из 4 единиц - одна на каждый полюс;
• Способ монтажа: винтовой - фиксируется на выводах автомата через болты;
• Способ подключения: винтовой - провода затягиваются гайками;
• Тип крепления: винтовое - надёжная механическая связь без сварки или пайки;
• Общее число подключений: 1 на каждую клемму - позволяет подвести один провод на выходной контакт;
• Поддерживаемые сечения проводов: не указаны - необходимо использовать провода, совместимые с оригинальными зажимами DPX 630 (обычно до 95 мм2);
• Размеры соединений: все значения равны нулю - не предназначены для быстронажимных или штыревых контактов.

Совместимость и монтаж

Удлинитель совместим исключительно с автоматическими выключателями серии DPX3 от Legrand, в частности с моделями DPX 630. Он устанавливается вместо стандартных крышек на выводах автомата. Для монтажа:

• Отключите питание и проверьте отсутствие напряжения;
• Снимите заводские крышки с выводов DPX 630;
• Закрепите удлинитель на каждом полюсе винтовым креплением - используйте тот же момент затяжки, что и для основного автомата;
• Подключите провод к выходному зажиму удлинителя, соблюдая рекомендованное сечение;
• Не допускайте перегрузки зажимов - максимальное сечение провода должно соответствовать спецификациям DPX 630.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности, применяемыми к компонентам серии DPX3. Соответствует нормам IEC/EN 60947-2 для коммутационных устройств. Материалы устойчивы к нагреву и горению, обеспечивают электроизоляцию на рабочих напряжениях до 1000 В переменного тока. Напряжение и ток должны оставаться в пределах, указанных для автомата DPX 630 - удлинитель не изменяет номинальные параметры системы.

Преимущества

• Упрощает сборку щита за счёт переноса точек подключения;
• Сохраняет герметичность и прочность соединения без потери электрической надёжности;
• Позволяет работать с жесткими или толстыми кабелями, которые трудно подвести прямо к выводам автомата;
• Может использоваться в условиях ограниченного пространства - например, при боковой установке щита или рядом с другими аппаратами;
• Комплект из 4 штук полностью покрывает потребности четырёхполюсного автомата - не требует докупки отдельных элементов.

Ограничения применения

• Не совместим с автоматами других серий - даже если они имеют аналогичный номинал;
• Не предназначен для подключения проводов сечением менее 6 мм2 или более 95 мм2 - возможна потеря контакта или перегрев;
• Не имеет защиты IP - не следует использовать во влажных или запылённых средах вне корпуса щита;
• Не рассчитан на частое отключение и подключение - служит для постоянного соединения;
• Не заменяет устройства защиты - не содержит функций отключения, дифференциальной защиты или тепловой защиты.

Примеры использования

• Электрошкафы на заводах, где кабели подходят снизу, а автоматы установлены вертикально;
• Щитовые помещения с плотным расположением оборудования - удлинитель даёт пространство для прокладки нескольких кабелей;
• Аппараты управления конвейерами, насосами, системами вентиляции, где требуется чёткое разделение входящих и выходящих линий;
• Реконструкция старых щитов, где новые кабели слишком толстые для прямого подключения к DPX 630.

Практические советы

• Перед установкой проверьте, чтобы выводы автомата DPX 630 были чистыми и не деформированными - грязь или изгиб могут нарушить контакт;
• Используйте только медные провода с правильной подготовкой концов - опрессовка или зачистка до нужной длины обязательны;
• Затягивайте винты равномерно - переусиливать нельзя, так как можно сломать пластиковую часть или повредить внутренний контакт;
• После монтажа сделайте контрольную проверку - протяните провода рукой, чтобы убедиться, что они не выпадают;
• При работе с несколькими щитами храните комплекты в одном месте - легче найти нужный набор из 4 штук, чем искать по одному элементу.
