Автоматический выключатель DPX3 630 - термомагнитный расцепитель 36 кА 400 В~ 3П А | 422004 Legrand

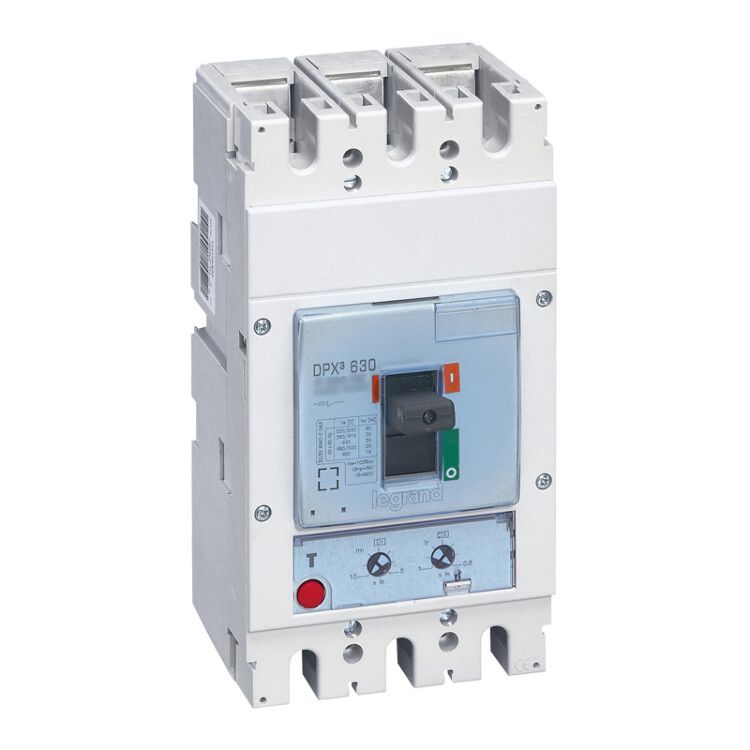

Автоматический выключатель DPX3 630 630А 36кА 400В - это надёжное устройство для защиты промышленных цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, предназначен для стационарной установки на монтажную плату. Бренд Legrand обеспечивает соответствие международным стандартам, а артикул 422004 позволяет точно идентифицировать модель в каталогах.

Назначение и область применения

Автоматический выключатель DPX3 630 630А 36кА 400В используется для защиты силовых цепей переменного и постоянного тока в промышленных объектах. Подходит для питания крупных двигателей, трансформаторов, распределительных щитов и других высокомощных нагрузок. Применяется в машиностроении, энергетике, химической и пищевой промышленности.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 220–690 В - работает в сетях с таким уровнем напряжения, включая трёхфазные системы 380/400 В и выше.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка магнитного расцепителя: 10In - срабатывает при токе, равном 10 × 630 А = 6300 А.
• Диапазон настройки тепловой защиты: 504–630 А - можно настраивать ближе к реальной нагрузке, чтобы избежать ложных срабатываний.
• Диапазон настройки магнитной защиты: 3150–6300 А - гибкая настройка чувствительности к КЗ.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Максимальное сечение кабеля: 125 мм2 - поддерживает мощные проводники.
• Степень защиты: IP30 - защита от доступа инструментов и частиц >2,5 мм, но не от воды и пыли.
• Тип подключения: винтовые зажимы - надёжное соединение, требует правильного момента затяжки.
• Тип элемента управления: тумблер - ручное включение/выключение.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможны колебания температур и влажности.
• Количество вспомогательных контактов: 2 НО + 2 НЗ - для сигнализации состояния (включено/отключено).
• Индикатор отключения: возможность установки - можно докупить модуль для визуального определения причины отключения.
• Указатель расцепления: да - показывает, что отключение произошло из-за перегрузки или КЗ.
• Способ монтажа: монтажная плата - крепится к жесткой поверхности через отверстия, не является шассийным.
• Комплектное устройство: да - поставляется полностью собранным, без необходимости сборки.
• Моторный привод: опционально - можно заказать с приводом для удалённого управления.

Совместимость и монтаж

Автоматический выключатель DPX3 630 630А 36кА 400В устанавливается на монтажную плиту с помощью болтовых креплений. Для подключения используйте кабель сечением до 125 мм2. Винтовые зажимы требуют точного момента затяжки - переусердствовать нельзя, чтобы не повредить контакт. Обязательно проверьте соответствие фазового порядка и наличие заземления. При использовании моторного привода (опция) требуется отдельное питание 24 В DC или 230 В AC. Коммуникационные контакты (НО/НЗ) подключаются к системам контроля и сигнализации.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует предсказуемую отключающую способность и долговечность. Защита по минимальному напряжению предотвращает самовключение после аварийного отключения, когда напряжение ниже порога. Индикация расцепления и возможность установки индикатора позволяют оперативно диагностировать причину отключения. IP30 не обеспечивает защиту от влаги - не применяйте в сырых или открытых местах.

Преимущества

• Широкий диапазон настройки тепловой и магнитной защиты - адаптация под конкретную нагрузку.
• Поддержка переменного и постоянного тока - универсальность для сложных систем.
• Встроенная индикация расцепления - снижает время простоя при ремонтах.
• Готовый комплект - не требует дополнительной сборки перед установкой.
• Совместимость с моторными приводами - удобно для автоматизации и дистанционного управления.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 исключает использование во влажной среде, на улице или в пыльных условиях без дополнительного кожуха.
• Требуется стационарная монтажная плита - не подходит для DIN-рейки.
• Номинальное напряжение до 690 В - не использовать в сетях свыше 690 В, даже временно.
• Настройка защиты требует знаний - некорректная уставка может привести к ложным срабатываниям или отказу защиты.
• Не имеет встроенной дугогашения для очень высоких токов - при токах выше 36 кА возможен выход из строя.

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 400 кВт.
• Щитовая на заводе по производству стали - управление плавильными печами.
• Распределительный щит насосной станции с двигателями 500 кВт и выше.
• Системы электроснабжения горнодобывающего оборудования с частыми пусками.

Практические советы

• При выборе уставки тепловой защиты ориентируйтесь на рабочий ток нагрузки - лучше выбрать значение чуть выше, чем ниже.
• Для магнитной защиты убедитесь, что уставка (например, 6300 А) выше пускового тока вашего оборудования - иначе будет ложное отключение при запуске.
• Обязательно используйте индикатор отключения, особенно если выключатель установлен в труднодоступном месте.
• Проверяйте момент затяжки винтов - рекомендованное усилие указано в руководстве Legrand; недостаточно затянутые контакты нагреваются.
• Если нужна дистанционная работа - закажите модель с моторным приводом заранее, так как он не является стандартным.
• Не забудьте про сертификаты и журналы обслуживания - согласно нормам, такие устройства должны периодически проверяться.
