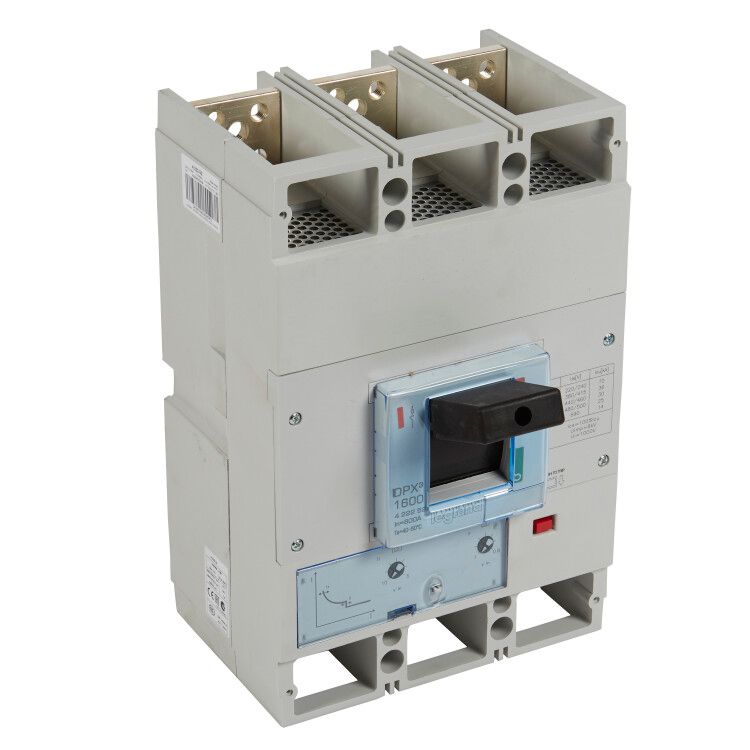

Автоматический выключатель DPX3 1600 - термомагн. расц. 36 кА 400 В~ 3П 800 А | 422252 Legrand

Автоматический выключатель DPX3 1600 - трёхполюсный прибор с номинальным током 800 А и отключающей способностью 36 кА, предназначенный для защиты промышленных цепей переменного тока. Бренд Legrand обеспечивает надёжность и соответствие международным стандартам, а артикул 422252 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Автоматический выключатель DPX3 1600 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Подходит для питания крупных двигателей, распределительных щитов, конвейеров, сварочного оборудования и других мощных нагрузок. Применяется в условиях постоянного и переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 800 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 220–690 В ~ / DC - работает как в сетях переменного, так и постоянного тока.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузки и магнитной от КЗ.
• Настройка защиты от перегрузки: 640–800 А - можно задать порог срабатывания в этом диапазоне под конкретную нагрузку.
• Уставка магнитного расцепителя: 10 In - срабатывает при токе в 10 раз выше номинала (т.е. 8000 А).
• Диапазон регулировки КЗ: 4000–8000 А - возможность точной настройки чувствительности к короткому замыканию.
• Максимальное сечение кабеля: 150 мм2 - поддерживает подключение толстых силовых проводников.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды и пыли.
• Подключение: винтовое - надёжное соединение с помощью болтов, требует правильного момента затяжки.
• Вспомогательные контакты: 3 шт. - позволяют передавать сигналы состояния (вкл./выкл.) в системы управления.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ).
• Индикатор отключения: возможна установка - даёт дополнительную информацию о состоянии устройства.
• Привод: ручной - управление осуществляется через тумблер, без автоматического привода по умолчанию.
• Моторный привод: опционально - можно заказать отдельно для удалённого или автоматического управления.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, включая повышенную влажность и температурные колебания.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтного распределения.
• Конструкция: стационарная - предназначен для жёсткого монтажа на плате или раме, не является модульным.
• Способ монтажа: монтажная плата - крепится к металлической поверхности с помощью болтов, не вставляется в DIN-рейку.
• Комплексная защита: да - встроены все функции: тепловая, магнитная, защита от недостатка напряжения.
• Защита от минимального напряжения: есть - отключается при снижении напряжения ниже установленного уровня, предотвращая аварийный запуск оборудования.

Совместимость и монтаж

Автоматический выключатель DPX3 1600 монтируется исключительно на монтажную плиту с использованием крепёжных отверстий. Для установки требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Не совместим с DIN-рейками. Подключение кабелей сечением до 150 мм2 выполняется через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Вспомогательные контакты подключаются отдельными проводами для сигнализации в PLC или панель управления. Моторный привод устанавливается дополнительно и требует внешнего источника питания.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в промышленных условиях. Наличие защиты от минимального напряжения и указателя расцепления повышает уровень безопасности персонала. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или пыльных средах без дополнительной оболочки. Все компоненты выполнены из самозатухающих материалов, соответствуют требованиям пожарной безопасности.

Преимущества

• Широкий диапазон настройки тока перегрузки (640–800 А) позволяет адаптировать защиту под реальную нагрузку.
• Гибкая настройка срабатывания при КЗ (4–8 кА) минимизирует ложные отключения.
• Встроенная защита от недостатка напряжения предотвращает некорректный запуск механизмов после восстановления питания.
• Три вспомогательных контакта обеспечивают гибкую интеграцию в системы автоматизации.
• Визуальный индикатор причины отключения экономит время диагностики.
• Поддержка моторного привода позволяет реализовать дистанционное управление без изменения основной схемы.

Ограничения применения

• Не предназначен для установки в открытых или влажных местах - степень защиты IP30 не защищает от воды и пыли.
• Требует монтажа на прочную металлическую платформу; не подходит для щитов с DIN-рейками.
• Максимальный ток 800 А - не используйте для нагрузок выше этой величины даже кратковременно.
• Не имеет встроенной коммуникации (Modbus, Profibus); для удалённого контроля нужны внешние интерфейсы.
• Работает только с AC/DC - не подходит для высокочастотных импульсных нагрузок или частотных преобразователей без дополнительных фильтров.

Примеры использования

• Щиты главного распределения на заводе с мощностью более 500 кВт.
• Защита больших асинхронных двигателей (например, насосов, компрессоров).
• Цепи питания конвейерных линий с несколькими двигателями.
• Сварочные установки с высокой пусковой нагрузкой.
• Распределительные пункты в химических производствах, где важна защита от просадки напряжения.

Практические советы

• При выборе уставки перегрузки - ориентируйтесь на рабочий ток нагрузки, а не на максимум. Например, если двигатель потребляет 700 А, установите 720 А.
• Проверьте сечение кабелей перед подключением - использование проводов меньше 150 мм2 возможно, но не рекомендуется без учёта нагрева.
• Обязательно используйте указатель расцепления и индикатор отключения - они значительно ускоряют поиск неисправности.
• Если нужен дистанционный привод - закажите его сразу вместе с выключателем, чтобы избежать проблем с совместимостью.
• При монтаже на плату оставьте минимум 100 мм свободного пространства с каждой стороны для охлаждения и сервисного доступа.
• Не забудьте про защиту от минимального напряжения - она особенно важна там, где перебои с питанием вызывают опасные режимы работы оборудования.
