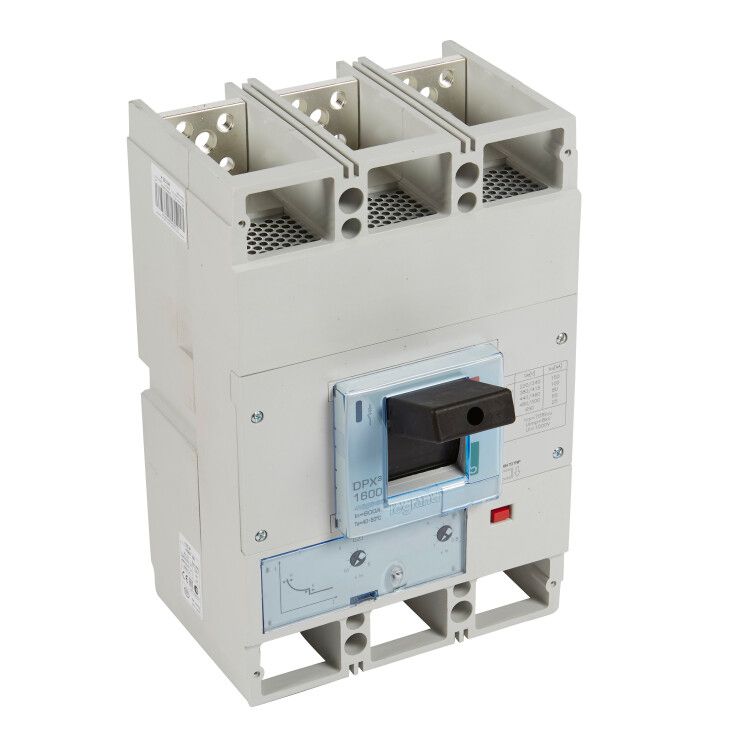

Автоматический выключатель DPX3 1600 - термомагн. расц. 100 кА 400 В~ 3П 1250 А | 422290 Legrand

Автоматический выключатель DPX3 1600 - трёхполюсное устройство с номинальным током 1250 А и отключающей способностью 100 кА, предназначенное для защиты промышленных электросетей переменного тока до 690 В. Бренд Legrand обеспечивает надёжность и соответствие международным стандартам, а артикул 422290 соответствует серийному решению DPX3.

Назначение и область применения

Автоматический выключатель DPX3 1600 защищает силовые цепи от перегрузок и коротких замыканий в промышленных объектах. Подходит для использования в распределительных щитах, на входе в производственные линии, у станков, насосных систем и других мощных потребителей. Устройство применяется там, где требуется высокая коммутационная способность и точная настройка защиты.

Технические характеристики

• Номинальный ток: 1250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защита всех трёх фаз сети одновременно.
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания такой величины.
• Номинальное напряжение: 220–690 В ~ - работает в сетях переменного тока до 690 В; также совместим с постоянным током (DC).
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от длительной перегрузки и магнитной защиты от КЗ.
• Настройка перегрузки: 1000–1250 А - можно задать порог срабатывания в этом диапазоне под нагрузку конкретного оборудования.
• Настройка КЗ: 6250–12500 А - магнитный расцепитель срабатывает при токе от 5× до 10× номинала (10In).
• Защита от минимального напряжения: да - автомат отключается при снижении напряжения ниже установленного уровня, предотвращая аварийную работу оборудования.
• Подключение кабелей: винтовое, макс. сечение 150 мм2 - позволяет использовать крупные медные жилы.
• Степень защиты: IP30 - защита от доступа инструментов и частиц >2,5 мм, но не от воды или пыли.
• Индикация: есть индикатор отключения и указатель причины расцепления (перегрузка / КЗ).
• Привод: ручной - управление через тумблер; опционально возможен моторный привод.
• Вспомогательные контакты: 3 шт. - используются для сигнализации состояния (включен/выключен/расцепился).
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, допускаются колебания температур и влажности.
• Стандарт: МЭК 60947-2 - соответствует международному требованию к выключателям низковольтного типа.

Совместимость и монтаж

Автоматический выключатель DPX3 1600 имеет стационарную конструкцию и монтируется на монтажную плату. Для установки требуется подготовленная панель с подходящими крепёжными отверстиями. Подключение выполняется винтовыми зажимами - важно соблюдать момент затяжки, чтобы избежать перегрева. Наличие трёх вспомогательных контактов позволяет легко интегрировать устройство в системы управления и контроля. Комплексное исполнение (комплектное устройство) исключает необходимость докупать дополнительные модули для базового функционирования.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в условиях повышенных токов. Индикатор отключения и указатель причины расцепления повышают безопасность обслуживания - оператор сразу видит, почему произошло отключение. Защита от минимального напряжения предотвращает запуск оборудования при недостаточном питании, снижая риск выхода из строя двигателей и контроллеров.

Преимущества

• Высокая отключающая способность (100 кА) делает устройство пригодным для использования в местах с большими потенциальными токами КЗ - например, рядом с трансформаторами.
• Широкий диапазон настройки защиты (1000–1250 А) позволяет точно адаптировать устройство под реальные условия нагрузки, минимизируя ложные срабатывания.
• Наличие защиты от минимального напряжения - редкая функция среди аналогичных изделий, особенно ценится в системах с нестабильным питанием.
• Ясная индикация причин расцепления ускоряет диагностику и восстановление работы после аварии.
• Поддержка моторного привода (опционально) позволяет удалённо управлять выключателем в труднодоступных местах.

Ограничения применения

• Степень защиты IP30 не предназначена для открытых площадок, сырых помещений или мест с пылевой средой - требуется дополнительная защита в виде корпуса или шкафа.
• Не подходит для бытового использования - слишком большой ток и сложность настройки избыточны для квартир и частных домов.
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к отказу защиты или ложным отключениям.
• Физические габариты устройства большие - необходимо заранее предусмотреть место в щите и достаточные зазоры для теплоотвода и обслуживания.

Примеры использования

• Главный ввод питания на производственный участок с несколькими станками суммарной мощностью более 800 кВт.
• Щитовая на заводе по переработке пластиков, где используется оборудование с высокими пусковыми токами.
• Распределительный пункт на химическом предприятии с требованиями к защите от просадки напряжения.
• Централизованная система управления энергоносителями в логистических комплексах.

Практические советы

• При выборе места установки учтите, что устройство требует свободного пространства вокруг для охлаждения - не закрывайте его другими аппаратами.
• Проверьте сечение кабеля перед подключением - использование проводов меньше 150 мм2 возможно, но не рекомендуется без согласования с нормами ПУЭ.
• Настройку токов срабатывания лучше выполнять с помощью специализированного тестера и по расчетным значениям нагрузки, а не «на глаз».
• Если нужна дистанционная командировка - заказывайте версию с моторным приводом сразу при покупке, так как модификация после монтажа невозможна.
• Регулярно проверяйте состояние винтовых зажимов - со временем они могут ослабнуть, вызывая нагрев и повреждение контактов.
