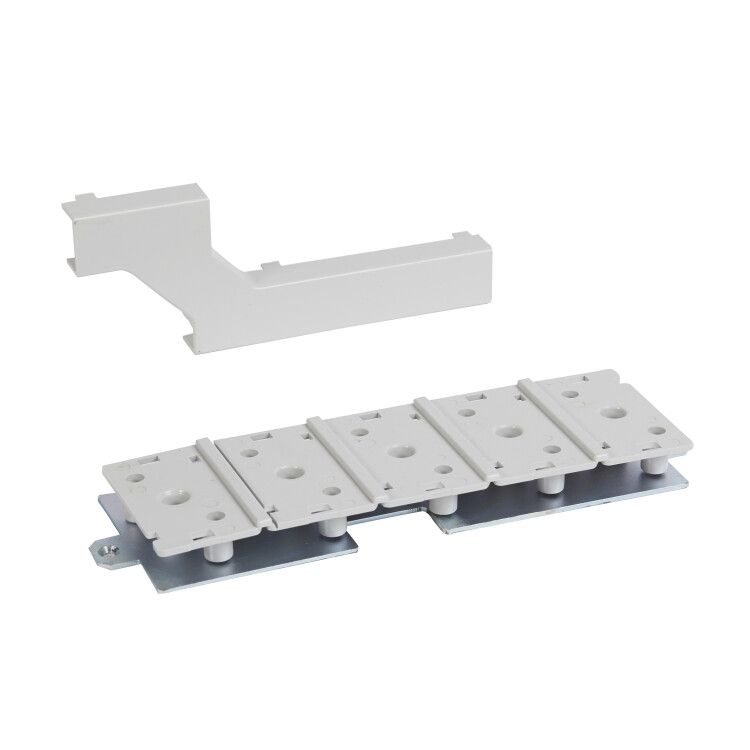

Пластина для установки сигнального контакта DPX3 1600 - 422595 Legrand

Пластина для установки сигнального контакта DPX3 1600 - это компонент для монтажа дополнительных сигнальных контактов на автоматические выключатели серии DPX3 от Legrand. Артикул 422595 предназначен исключительно для работы с аппаратурой DPX3 1600 и не используется самостоятельно.

Назначение и область применения

Пластина для установки сигнального контакта DPX3 1600 служит для фиксации вспомогательных контактных модулей на автоматическом выключателе DPX3 1600. Она не является самостоятельным устройством - её задача обеспечить механическую и электрическую связь между выключателем и внешними цепями управления, сигнализации или контроля состояния.

Используется в системах, где требуется передача информации о положении контактов выключателя: например, сигнал «включен/выключен» для пульта управления, системы АСУ ТП, световой индикации или релейной логики. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с автоматизированным управлением энергоснабжением.

Технические характеристики

• Тип изделия: пластина для установки сигнального контакта
• Тип присоединения: болтовое - крепится через винты к корпусу выключателя
• Номинальный ток: 0 А - не проводит ток сама, передаёт сигнал через подключаемый контактный модуль
• Количество полюсов: 0 - не имеет собственных коммутирующих элементов
• Способ монтажа: на аппарат - устанавливается непосредственно на выключатель DPX3 1600
• Степень защиты: IP00 - не защищена от пыли и воды; требует установки внутри закрытого щита
• Номинальная отключающая способность: не применяется - не является коммутационным устройством

Совместимость и монтаж

Пластина для установки сигнального контакта DPX3 1600 совместима **только** с автоматическими выключателями серии DPX3 1600 от Legrand. Установка возможна только на модели с соответствующим местом крепления - проверьте наличие фланца с отверстиями под винты на боковой поверхности выключателя.

Монтаж выполняется после установки самого выключателя в щит. К пластине крепятся сигнальные контакты (например, DPX3-SK, DPX3-SL) - они должны быть заказаны отдельно. Соединение осуществляется болтами, входящими в комплект выключателя. Напряжение на контактах - до 690 В переменного тока, согласно нормам IEC 60947-2.

Безопасность и стандарты

Пластина для установки сигнального контакта DPX3 1600 соответствует требованиям IEC 60947-2 и EN 60947-2, так как является частью сертифицированной системы DPX3. Однако, будучи элементом IP00, она не предназначена для открытой установки - использование вне электрического шкафа запрещено.

Преимущества

• Обеспечивает надёжную механическую фиксацию сигнальных контактов без люфта
• Не требует дополнительных креплений - использует уже существующие точки крепления выключателя
• Совместима с оригинальными аксессуарами Legrand - гарантирует соответствие параметрам и срок службы
• Упрощает сборку щитов благодаря стандартизированному интерфейсу

Ограничения применения

• Не работает автономно - требует наличия выключателя DPX3 1600 и подключённого сигнального контакта
• IP00 - нельзя использовать во влажных, пыльных или открытыx помещениях
• Не поддерживается для выключателей других серий (DPX2, MasterPact, другого бренда)
• Не рассчитана на коммутацию нагрузки - только на передачу слаботочного сигнала

Примеры использования

• Подключение индикатора «Работает» на панели управления станка через замыкание контакта при включении DPX3 1600
• Передача сигнала «Автомат отключился» в систему SCADA для диагностики отказов
• Логическое управление другими устройствами через вспомогательный контакт, установленный на пластине
• Сигнализация перегрузки или КЗ в системе безопасности производства

Практические советы

• Выбирайте сигнальный контакт (например, DPX3-SK) с нужным числом и типом контактов (НО/НЗ) заранее - планируйте монтаж до установки выключателя
• Проверяйте, чтобы на корпусе DPX3 1600 были свободные места под крепление пластины - некоторые версии имеют ограниченное количество точек
• Не затягивайте болты слишком сильно - можно повредить пластиковую основу выключателя
• Пластину всегда монтируйте в закрытом щите - даже малые количества пыли или влаги могут вызвать коррозию контактов
• Артикул 422595 - это только пластина. Для полноценной работы нужны ещё и сами сигнальные контакты - не путайте с готовым решением
