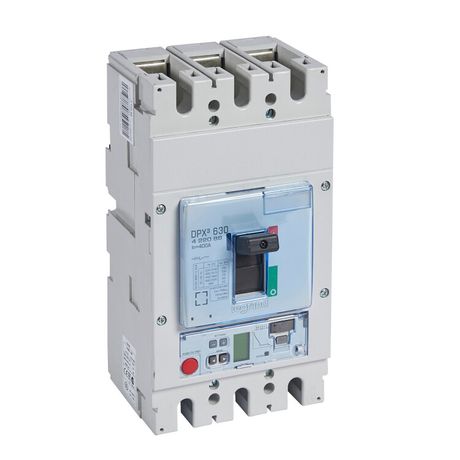

Автоматический выключатель DPX3 630 - эл. расцепитель S2 100 кА 400 В~ 3П А | 422088 Legrand

Автоматический выключатель DPX3 630 с электронным расцепителем S2 от Legrand — надёжное устройство для защиты промышленных электросетей до 400 А. Он сочетает высокую отключающую способность (100 кА), точную настройку параметров защиты и совместим с системами управления, что делает его выбором для сложных объектов. Артикул 422088 соответствует серийному решению DPX3.

Назначение и область применения

Автоматический выключатель DPX3 630 предназначен для защиты силовых цепей переменного тока в промышленных условиях. Его используют в распределительных щитах на заводах, в центрах обработки данных, на конвейерных линиях и других объектах с высокими требованиями к надёжности. Устройство защищает оборудование от перегрузок, коротких замыканий и просадок напряжения. Подходит для постоянной работы в условиях повышенной нагрузки и частых коммутаций.

Технические характеристики

• Номинальный ток: 400 А — максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 — защита трёх фаз одновременно.
• Номинальная отключающая способность: 100 кА — способность безопасно прервать ток короткого замыкания даже при экстремальных значениях.
• Номинальное напряжение: 220–690 В AC — работает в сетях среднего и высокого напряжения, включая 380/400 В и 690 В.
• Тип расцепителя: Электронный — позволяет точно настраивать пороги срабатывания, диагностировать аварии и интегрироваться с системами автоматизации.
• Диапазон настройки защиты от перегрузки: 160–400 А — можно задать чувствительность под конкретную нагрузку, не меняя сам аппарат.
• Диапазон регулировки защиты от КЗ: 5000 А — порог срабатывания при коротком замыкании настраивается в пределах одного уровня.
• Максимальное сечение кабеля: 100 мм² — поддерживает мощные медные проводники.
• Степень защиты: IP30 — защита от доступа инструментов и крупных частиц, но не от воды или пыли.
• Нормативный документ: МЭК 60947-2 — соответствие международным стандартам на выключатели в литом корпусе.
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с температурой от −25°C до +40°C и умеренной влажностью.
• Подключение: Винтовое — надёжный контакт, требует правильного момента затяжки.
• Способ монтажа: На монтажную плату — устанавливается в шкафах с жёстким креплением, не является модульным.
• Количество переключающих контактов: 2 — два дополнительных контакта для сигнализации состояния (например, “включён” / “расцеплён”).
• Тип управляющего элемента: Тумблер — ручное управление включением/выключением.
• Моторный привод (опционально): Да — возможность подключения дистанционного привода для удалённого управления.
• Индикатор отключения и указатель расцепления: Да — визуальное определение причины отключения (перегрузка, КЗ, недостаточное напряжение).

Совместимость и монтаж

Автоматический выключатель DPX3 630 устанавливается исключительно на монтажную плиту — он не вставляется в DIN-рейку. Для монтажа требуется подготовить отверстия под болты и обеспечить достаточное пространство вокруг аппарата для теплоотвода. Винтовые зажимы рассчитаны на кабель до 100 мм²; перед подключением проверьте момент затяжки согласно руководству Legrand. Устройство совместимо с другими компонентами серии DPX3, включая блоки защиты, индикаторы и моторные приводы. Обязательно используйте комплектное устройство с блоком защиты — оно гарантирует целостность функций расцепителя S2.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует безопасность при работе с высокими токами. Наличие защиты по минимальному напряжению предотвращает запуск оборудования при просадках сети, снижая риск повреждений. Индикация расцепления и наличие двух вспомогательных контактов позволяют легко интегрировать устройство в системы SCADA и АСУ ТП. Степень защиты IP30 не предназначена для открытых площадок — использование вне закрытых шкафов не рекомендовано.

Преимущества

• Электронный расцепитель S2 даёт гибкую настройку — можно адаптировать защиту под специфику нагрузки без замены устройства.
• Высокая отключающая способность (100 кА) обеспечивает безопасность даже в сетях с большими источниками КЗ.
• Встроенные индикаторы и контакты упрощают диагностику и автоматизацию.
• Поддержка моторного привода позволяет реализовать дистанционное управление и автоматизированные сценарии.
• Комплексная система защиты (перегрузка, КЗ, минимум напряжения) покрывает основные аварийные режимы.

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы.
• Степень защиты IP30 не защищает от влаги и пыли — нельзя использовать во влажных, пыльных или наружных условиях без дополнительной оболочки.
• Климатическое исполнение УХЛ4 ограничивает применение в холодных регионах ниже −25°C или в условиях конденсации.
• Электронный расцепитель требует стабильного питания — при отказе сети может временно потерять функции диагностики (но механическая отсечка остаётся работоспособной).
• Не подходит для бытовых или маломощных объектов — избыточен по параметрам и дорог в обслуживании.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощными насосами и компрессорами.
• Защита питающей линии к станкам ЧПУ с высокими пусковыми токами.
• Центральный выключатель в системе бесперебойного питания (UPS) на объекте с критичной нагрузкой.
• Щит управления конвейерной линией, где важна точная настройка времени срабатывания и сигналы в АСУ ТП.

Практические советы

• При настройке расцепителя начните с нижней границы диапазона (160 А) и постепенно увеличивайте до рабочего тока — так проще избежать ложных срабатываний.
• Обязательно проверяйте момент затяжки винтов — пере- или недо-затянутые соединения вызывают нагрев и выход из строя.
• Если нужна дистанционная коммутация — сразу заказывайте модель с моторным приводом, чтобы не менять весь аппарат позже.
• Для удобства обслуживания используйте индикатор отключения — он показывает причину срабатывания, экономя время на поиск неисправности.
• Не смешивайте этот выключатель с модульными аналогами — он имеет другую конструкцию и не взаимозаменяем.
• Проверяйте совместимость с вашей монтажной платой — размеры и крепёж должны точно соответствовать спецификации Legrand DPX3.
