Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 3П 500 А | 422031 Legrand

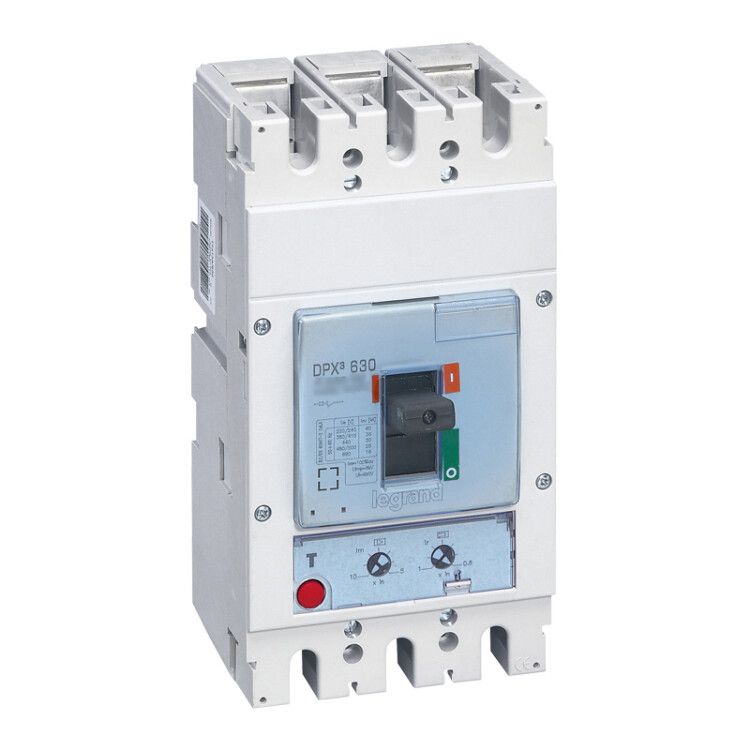

Автоматический выключатель DPX3 630 500А 70кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель с термомагнитным расцепителем и номинальным током 500 А обеспечивает надёжную работу в сетях до 690 В переменного и постоянного тока.

Назначение и область применения

Автоматический выключатель DPX3 630 500А 70кА используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах автоматизации. Подходит для коммутации и защиты оборудования с высокими пусковыми токами. Устройство применяется там, где требуется гарантированное отключение при аварийных режимах - перегреве, КЗ или просадке напряжения.

Технические характеристики

• Номинальный ток: 500 А - максимальный рабочий ток, при котором выключатель работает длительно без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 220–690 В AC/DC - совместим с большинством промышленных сетей, включая 380 В и 400 В.
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Настройка защиты от перегрузки: 400–500 А - можно настроить ближе к реальной нагрузке, чтобы избежать ложных срабатываний.
• Уставка магнитного расцепителя: 10 In (5000 А) - срабатывает при токе в 10 раз выше номинала, без выдержки времени.
• Диапазон срабатывания КЗ: 2500–5000 А - позволяет гибко настраивать чувствительность к короткому замыканию.
• Максимальное сечение кабеля: 125 мм2 - подходит для мощных медных проводников.
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды.
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе.
• Подключение: винтовое - надёжное соединение с помощью болтовых зажимов.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жёсткую основу через крепёжные отверстия.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна работа при температуре от −25C до +40C.
• Вспомогательные контакты: 2 шт. - позволяют передавать сигналы о состоянии выключателя (вкл./выкл.) в системы управления.
• Индикатор отключения: да - визуально показывает причину отключения (перегрузка, КЗ, понижение напряжения).
• Указатель расцепления: да - механический флажок показывает, что выключатель сработал, даже после ручного включения.
• Расцепитель минимального напряжения: да - отключает при снижении напряжения ниже установленного порога (например, при просадке сети).
• Привод: ручной - управление осуществляется тумблером.
• Моторный привод (опционально): да - возможно подключение внешнего привода для удалённого управления.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтного распределения.

Совместимость и монтаж

Автоматический выключатель DPX3 630 500А 70кА монтируется на DIN-рейку шириной 35 мм или крепится на монтажную плиту. Для подключения используются винтовые зажимы - допускаются кабели сечением до 125 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве, чтобы избежать перегрева контактов. Устройство совместимо с другими компонентами серии DPX3: вспомогательными модулями, блоками защиты, сигнализационными контактами. При использовании моторного привода требуются дополнительные кабели управления.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Наличие указателя расцепления и индикатора отключения повышает безопасность обслуживания - оператор сразу видит причину отключения. Расцепитель минимального напряжения предотвращает запуск оборудования при недостаточном питании, исключая опасные режимы работы. IP30 не обеспечивает защиту от влаги - не устанавливать во влажных или открытых помещениях без дополнительной оболочки.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для мощных промышленных систем с риском больших КЗ.
• Гибкая настройка защиты: можно адаптировать пороги перегрузки и КЗ под конкретную нагрузку.
• Поддержка DC и AC - универсальность для современных систем с преобразователями частоты и БП.
• Встроенная защита от пониженного напряжения - предотвращает аварии при сбоях питания.
• Визуальная индикация состояния - ускоряет диагностику и восстановление.
• Модульная система DPX3 - легко расширяема за счёт дополнительных модулей.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и пыли.
• Требуется точная настройка уставок - некорректные параметры могут вызывать ложные срабатывания или отказы при аварии.
• Не подходит для бытовых сетей - слишком большой ток и сложность настройки.
• Требует профессионального монтажа - неверное подключение кабелей или неправильный момент затяжки ведёт к перегреву.
• Не имеет встроенной защиты от импульсных перенапряжений - при необходимости следует использовать дополнительные ограничители.

Примеры использования

• Защита главного входа в промышленный щит с мощностью более 200 кВт.
• Отключение двигателя насоса на водозаборной станции при падении напряжения ниже 300 В.
• Контроль цепи конвейера в пищевой промышленности - срабатывание при перегрузке и возврат вручную после устранения причины.
• Система управления с дистанционным отключением через моторный привод в автоматизированном цехе.

Практические советы

• При выборе уставки защиты от перегрузки - настраивайте её на 90–95% от фактического рабочего тока оборудования, чтобы избежать ложных срабатываний при пуске.
• Проверьте сечение кабеля: если используете многожильный провод, примените наконечники - они обеспечивают лучший контакт в винтовых зажимах.
• Обязательно проверяйте наличие напряжения перед работой - хотя есть индикатор отключения, он не заменяет тестер.
• При использовании моторного привода - убедитесь, что источник управления (24 В DC или 230 В AC) совпадает с требованиями модуля.
• Для удобства обслуживания рекомендуется устанавливать рядом с выключателем этикетку с уставками и номером цепи.
• Не забудьте про сертификаты - при контроле Госэнергонадзора потребуется подтверждение соответствия МЭК 60947-2.
