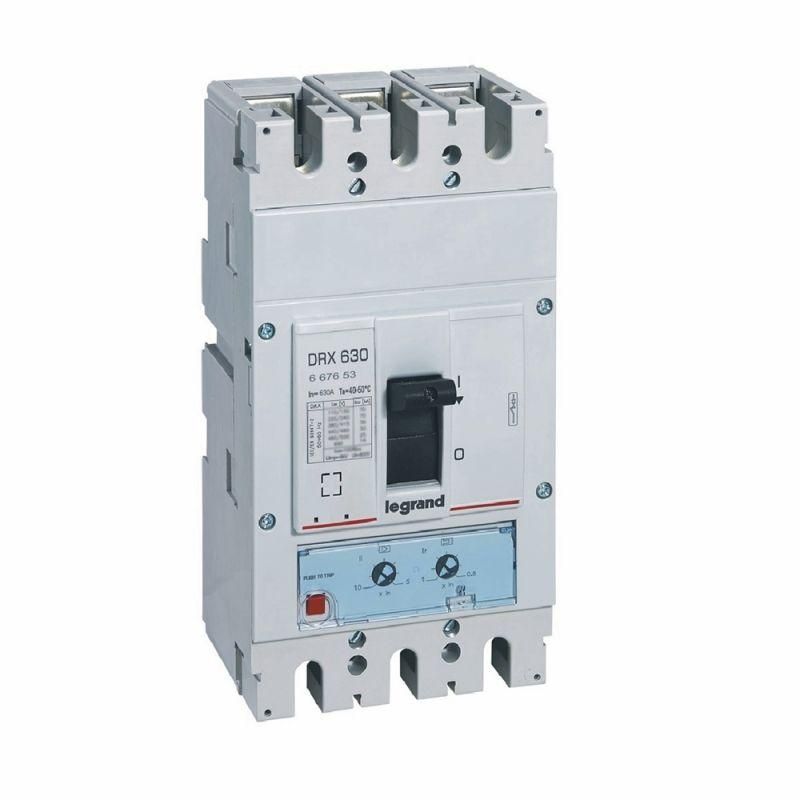

Выключатель автоматический 3п 630А 36кА DRX630 термомагнитн. настраив. расцеп. Leg 667653 Legrand

Автоматический выключатель DRX630 (DRX630(н)) от Legrand - это надёжное коммутационное устройство с настраиваемым термомагнитным расцепителем, предназначенное для защиты промышленных цепей до 630 А. Выключатель DRX630 выполнен в литом корпусе, обеспечивает высокую отключающую способность 36 кА и подходит для установки на монтажную плату.

Назначение и область применения

Выключатель DRX630 защищает электрооборудование от перегрузок и коротких замыканий в промышленных системах. Он применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками. Устройство особенно эффективно там, где требуется точная настройка порогов срабатывания и защита от замыканий на землю.

Технические характеристики

• Номинальный ток: 630 А - допустимая постоянная нагрузка без срабатывания
• Количество полюсов: 3 - защита трёх фаз одновременно
• Номинальная отключающая способность: 36 кА - способен безопасно прервать максимальный ток КЗ
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Диапазон регулировки срабатывания при КЗ: 3150–6300 А - можно настроить чувствительность под конкретную нагрузку
• Номинальное напряжение: 220 В - работает в сетях переменного тока до этого значения
• Максимальное сечение кабеля: 125 мм2 - позволяет подключать мощные проводники
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью
• Встроенная защита от замыканий на землю: да - дополнительно предохраняет от утечек тока через корпус
• Количество НЗ контактов: 1 - один нормально закрытый контакт для сигнализации состояния
• Количество переключающих контактов: 1 - возможность удалённого управления или контроля положения
• Моторный привод: опционально - можно доработать под дистанционное управление
• Указатель расцепления: да - визуальное определение причины отключения (перегрузка/КЗ)
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низкого напряжения

Совместимость и монтаж

Выключатель DRX630 совместим со стандартными монтажными платами и DIN-рейками, используемыми в промышленных щитах. Для установки необходимо обеспечить свободный доступ к клеммам и достаточное пространство вокруг устройства для теплоотвода. Подключение кабелей сечением до 125 мм2 требует правильного затягивания клемм - избыточный момент может повредить контакты. Рекомендуется использовать инструмент с ограничителем момента. Моторный привод устанавливается отдельно и требует согласования с контроллером системы.

Безопасность и стандарты

Выключатель DRX630 соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и отказоустойчивости. Встроенная защита от замыканий на землю снижает риск поражения током и возгорания. IP30 не обеспечивает защиту от брызг и влаги - использование вне герметичных шкафов запрещено. Климатическое исполнение УХЛ4 позволяет применять устройство в неотапливаемых помещениях при температуре от -25C до +40C.

Преимущества

• Настройка порога срабатывания при КЗ - адаптация под реальные условия сети
• Встроенная защита от замыканий на землю - повышает безопасность без внешних модулей
• Указатель расцепления - быстрое диагностирование причины отключения
• Поддержка моторного привода - готов к автоматизации
• Высокая отключающая способность 36 кА - подходит для сложных промышленных сетей
• Литой корпус - прочность, устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 исключает работу во влажной среде без корпуса
• Номинальное напряжение 220 В - нельзя использовать в сетях выше 250 В переменного тока
• Требуется точная настройка расцепителя - некорректные параметры могут вызывать ложные срабатывания или недостаточную защиту
• Не подходит для частых операций включения/выключения - предназначен для защиты, а не для частого ручного коммутирования
• Отсутствует встроенная защита от перенапряжений - необходимы дополнительные устройства (например, грозозащита)

Примеры использования

• Защита главного входа на промышленном участке с мощностью до 140 кВт
• Коммутация и защита конвейерной линии с несколькими двигателями
• Щитовая защита насосной станции с высокими пусковыми токами
• Централизованная система управления с дистанционным сигналом о состоянии (через НЗ контакт)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля 125 мм2 и усилия затяжки - переусиливать нельзя
• При настройке расцепителя начинайте с минимального значения (3150 А) и увеличивайте постепенно, тестируя под нагрузкой
• Если используется моторный привод - убедитесь, что он совместим с вашей системой управления (например, PLC)
• Для условий с частыми колебаниями тока (например, сварочные установки) рекомендуется увеличить порог срабатывания КЗ
• Регулярно проверяйте указатель расцепления - он показывает, была ли причина отключения перегрузкой или КЗ, что ускоряет ремонт
• DRX630 - часть серии DRX от Legrand; все компоненты этой серии взаимозаменяемы по форм-фактору и креплению
