Автоматический выключатель DPX3 630 - термомагнитный расцепитель 50 кА 400 В~ 3П 250 А | 422014 Legrand

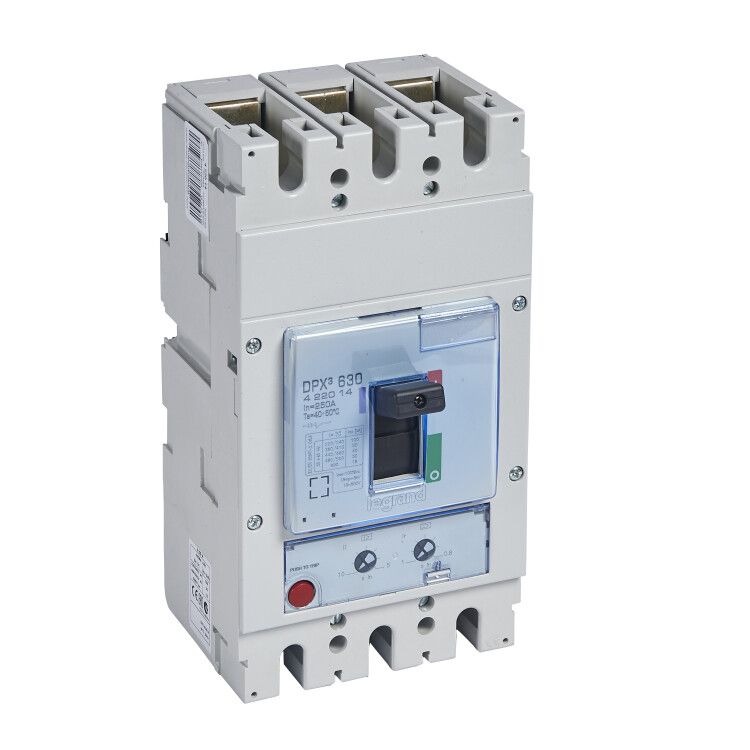

Автоматический выключатель DPX3 630 250А 50кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель с термомагнитным расцепителем и возможностью установки вспомогательных контактов обеспечивает надёжную работу в условиях жесткой эксплуатации.

Назначение и область применения

Автоматический выключатель DPX3 630 250А 50кА используется для защиты силовых цепей переменного и постоянного тока в промышленных объектах. Подходит для защиты оборудования: станков, конвейеров, систем вентиляции, распределительных щитов и других мощных потребителей. Устройство применяется там, где требуется высокая отключающая способность и точная настройка порогов срабатывания.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при сверхтоке до 50 тысяч ампер.
• Номинальное напряжение: 220–690 В - работает в сетях с таким диапазоном напряжений, включая 400 В.
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Диапазон настройки тепловой защиты: 200–250 А - можно точно выставить порог срабатывания при перегрузке.
• Уставка магнитного расцепителя: 1250–2500 А - срабатывает мгновенно при коротком замыкании в этом диапазоне.
• Напряжение питания расцепителя минимального напряжения: да - автомат отключится при снижении напряжения ниже установленного уровня, предотвращая аварийный запуск оборудования.
• Максимальное сечение кабеля: 100 мм2 - позволяет подключать крупные медные проводники.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Степень защиты IP30: защита от доступа инструментов и частиц больше 2,5 мм, но не герметична - требует установки в закрытые шкафы.
• Количество вспомогательных контактов: 2 - позволяют передавать сигналы состояния (вкл./выкл.) в системы управления.
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ).
• Индикатор отключения: возможно подключение - позволяет визуально контролировать состояние автомата издалека.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтного распределения.

Совместимость и монтаж

Автоматический выключатель DPX3 630 250А 50кА имеет стационарную конструкцию и монтируется на монтажную плату. Подключение осуществляется через винтовые зажимы - подходят кабели сечением до 100 мм2. Для удобства обслуживания предусмотрены два вспомогательных контакта, которые можно использовать для сигнализации или удалённого контроля. Привод ручной - управление происходит поворотом тумблера. Возможна установка моторного привода (опционально) для дистанционного управления. Устройство не предназначено для настенного монтажа или установки в открытых щитках - необходимо помещение в электрошкаф с уровнем защиты не ниже IP54.

Безопасность и стандарты

Автоматический выключатель DPX3 630 250А 50кА сертифицирован по стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Наличие указателя расцепления и индикатора отключения повышает безопасность при обслуживании. Защита IP30 исключает случайный контакт с токоведущими частями, но не защищает от попадания воды - применение вне закрытых шкафов недопустимо.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Гибкая настройка тепловой и магнитной защиты - возможность адаптировать пороги под конкретную нагрузку.
• Поддержка DC и AC - универсальность для различных типов цепей.
• Встроенные вспомогательные контакты и индикация - упрощают интеграцию в системы автоматизации.
• Наличие расцепителя минимального напряжения - предотвращает самопроизвольный запуск оборудования после перебоев.
• Совместимость с моторными приводами - позволяет реализовать дистанционное управление без модификаций.

Ограничения применения

• Не предназначен для установки в открытом виде - степень защиты IP30 требует размещения внутри закрытого шкафа.
• Не подходит для бытового использования - слишком высокие токовые параметры и цена.
• Требуется точная настройка уставок - некорректная установка может привести к ложным срабатываниям или отказу защиты.
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.
• Не рекомендован для частых операций включения/отключения - предназначен для защиты, а не для коммутационного управления.

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В.
• Обеспечение безопасности линии питания станка с двигателем 180 кВт.
• Фазовая защита конвейерной линии с несколькими двигателями.
• Контроль питания насосной группы в системе водоснабжения завода.
• Интеграция в систему SCADA через вспомогательные контакты для мониторинга состояния.

Практические советы

• При выборе уставок тепловой защиты ориентируйтесь на рабочий ток нагрузки - не выше 250 А, но не менее 200 А, чтобы избежать ложных срабатываний.
• Проверьте сечение кабеля перед подключением - использование проводника более 100 мм2 невозможно без переходника.
• Для систем с частыми колебаниями напряжения обязательно используйте функцию расцепителя минимального напряжения.
• При использовании моторного привода убедитесь, что он совместим с моделью DPX3 630 - не все приводы подходят ко всем вариантам.
• При монтаже соблюдайте свободное пространство вокруг аппарата - необходима вентиляция для отвода тепла при работе на пределе.
• При замене старого автомата проверьте совпадение габаритов и типа крепления - DPX3 630 имеет специфическую форму и размеры.
