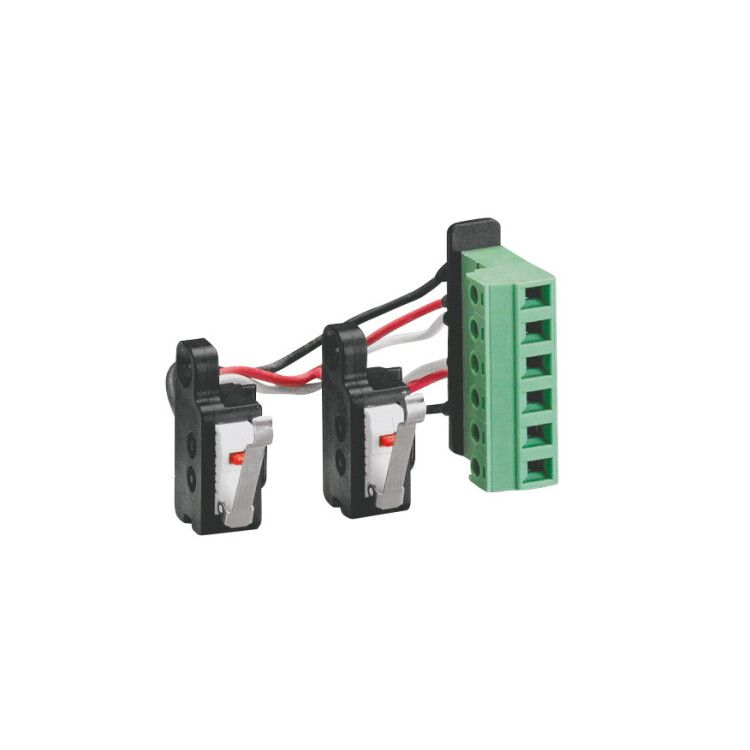

Контакт вспомогательный 1НО/1НЗ для поворотных рукояток DPX3 - 421010 Legrand

Контакт вспомогательный 1НО/1НЗ для DPX3 от Legrand - это модульный компонент, предназначенный для передачи сигналов управления и сигнализации от автоматического выключателя DPX3 в слаботочные цепи. Артикул 421010 обеспечивает надёжную связь между силовым оборудованием и системой контроля.

Назначение и область применения

Контакт вспомогательный 1НО/1НЗ для DPX3 используется для коммутации слаботочных цепей: управление световой или звуковой сигнализацией, передача состояния аппарата в системы автоматизации, подключение к реле времени, контроллерам PLC или другим управляющим устройствам. Применяется исключительно совместно с автоматическими выключателями серии DPX3. Подходит для профессиональной эксплуатации в промышленных щитах, на станках, конвейерах и распределительных устройствах.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Общее количество переключающих контактов: 2
• Номинальное напряжение: 250 В
• Номинальный коммутируемый ток: 5 А (переменный и постоянный ток - AC/DC)
• Тип подключения: винтовые зажимы
• Максимальный ток, который может коммутировать основной блок выключателя: 5 А
• Номинальный рабочий ток при AC-15, 230 В: 250 А (это значение относится к основному контакту выключателя, а не к вспомогательным контактам - они работают только с нагрузкой до 5 А)
• Срок гарантии: 24 месяца

Совместимость и монтаж

Контакт вспомогательный 1НО/1НЗ для DPX3 монтируется непосредственно на корпус автоматического выключателя серии DPX3. Устанавливается на фронтальной части аппарата - совместим только с моделями DPX3, имеющими специальный крепёжный штырь. Монтаж выполняется без инструментов: контакт защёлкивается на место и фиксируется механически. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 2,5 мм2. Не совместим с другими сериями выключателей, даже если внешний вид кажется аналогичным.

Безопасность и стандарты

Контакт вспомогательный 1НО/1НЗ для DPX3 соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Произведён в соответствии с требованиями безопасности для промышленного оборудования. Гарантия 24 месяца подтверждает соответствие качественным стандартам Legrand. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных газов.

Преимущества

• Простая установка - не требует сверления или доработки корпуса выключателя
• Механическая синхронизация с главными контактами - состояние вспомогательных контактов всегда точно соответствует положению автомата
• Высокая долговечность - рассчитан на многократные операции коммутации при нагрузке до 5 А
• Стандартный форм-фактор - легко заменить при необходимости ремонта

Ограничения применения

• Не применяется самостоятельно - работает только с автоматическими выключателями DPX3
• Нельзя использовать для коммутации мощных нагрузок выше 5 А - только для сигналов управления
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - возможен износ контактов
• Не предназначен для установки вне щита или в условиях повышенной влажности без защиты IP

Примеры использования

• Сигнализация аварийного отключения двигателя - вспомогательный контакт замыкается при срабатывании DPX3, включает лампу “Отказ”
• Подключение к PLC - сигнал с НО-контакта сообщает контроллеру, что автомат включен
• Автоматическое отключение вентиляции после отключения насоса - НЗ-контакт размыкается при срабатывании DPX3, отключает реле вентилятора
• Индикация состояния питания в панели управления - два контакта позволяют одновременно отслеживать “вкл.” и “выкл.”

Практические советы

• Проверьте наличие свободного места на лицевой стороне DPX3 перед установкой - некоторые модели уже имеют установленные аксессуары
• При подключении используйте маркированные провода - так проще определить функцию НО и НЗ контактов при обслуживании
• Не затягивайте винты слишком сильно - это повредит пластиковую часть и нарушит герметичность
• Если нужен контакт с большим числом полюсов - выбирайте другие варианты вспомогательных модулей, подходящих для 3–4 полюсных DPX3
• При замене - отключите питание, даже если основной автомат выключен, чтобы избежать случайного замыкания
