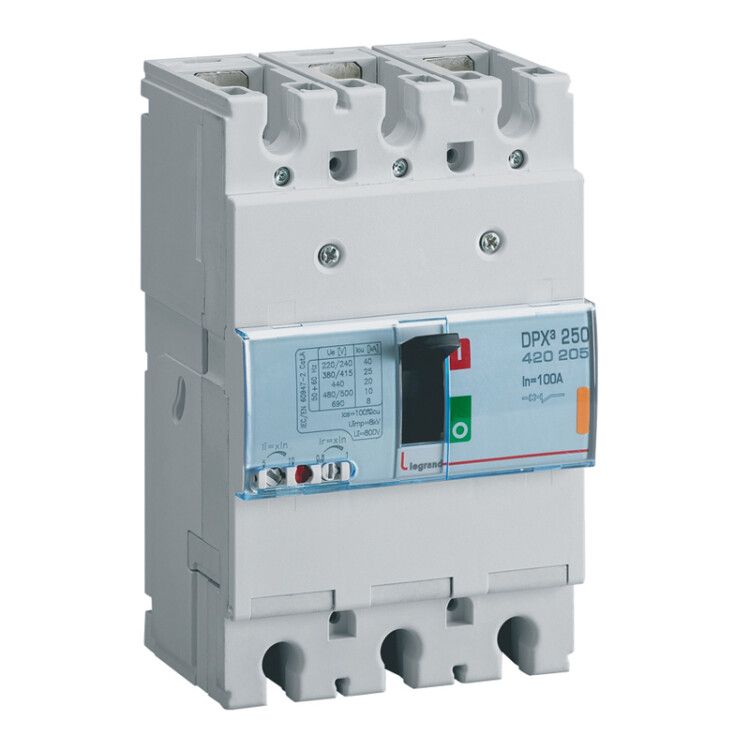

Автоматический выключатель DPX3 250 - термомагнитный расцепитель 25 кА 400 В~ 3П 100 А | 420205 Legrand

Автоматический выключатель DPX3 250 — трёхполюсный термомагнитный аппарат на 100 А и 400 В, предназначенный для защиты промышленных электросетей от перегрузок и коротких замыканий. Бренд Legrand, артикул 420205, обеспечивает надёжную работу в условиях жесткой эксплуатации благодаря сертифицированной конструкции и модульной системе монтажа.

Назначение и область применения

Автоматический выключатель DPX3 250 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, насосных станциях и других системах с высокими пусковыми токами. Он выполняет три функции: включение/выключение нагрузки вручную, защиту от длительных перегрузок и мгновенное отключение при коротком замыкании. Устройство применяется в сетях переменного тока с номинальным напряжением до 400 В.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 25 кА — способен безопасно прервать ток короткого замыкания до 25 тысяч ампер
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузки и магнитную от КЗ
• Диапазон настройки защиты от перегрузки: 80–100 А — можно точно адаптировать под реальную нагрузку
• Диапазон срабатывания при КЗ: 500–1000 А — мгновенное отключение при скачке тока выше порога
• Максимальное сечение кабеля: 50 мм² — поддерживает мощные медные провода
• Степень защиты: IP30 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от –5 до +70 °C — работает в неотапливаемых помещениях и на улице в умеренном климате
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные условия с повышенной влажностью
• Тип подключения: винтовые зажимы — надёжное соединение без сварки или пайки
• Способ монтажа: на DIN-рейку — совместим со стандартными шинами 35 мм
• Привод: ручной с тумблером — удобное управление вручную
• Моторный привод: да — возможность удалённого управления через внешний привод
• Количество переключающих контактов: 1 — один набор контактов на каждый полюс
• Индикация: есть указатель расцепления и возможность установки индикатора отключения — видно причину отключения даже после сброса
• Защита по минимальному напряжению: да — предотвращает самопроизвольное включение при восстановлении питания
• Нормативный документ: МЭК 60947-2 — соответствует международным требованиям к выключателям низкого напряжения

Совместимость и монтаж

Автоматический выключатель DPX3 250 монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации используется защёлка — достаточно вставить устройство в рейку и нажать до характерного щелчка. Чтобы снять, отведите защёлку отверткой, вставленной в петлю. Подключение проводов — винтовое: затягивать необходимо моментом 2,5–3,5 Н·м, чтобы не повредить клеммы. Максимальное сечение кабеля — 50 мм²; для меньших сечений используйте наконечники. Устройство совместимо с дополнительными аксессуарами Legrand: индикаторами состояния, блоками сигнализации и моторными приводами. Не требует специальных инструментов для установки.

Безопасность и стандарты

Автоматический выключатель DPX3 250 соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP30. Указатель положения и сигнал расцепления позволяют оперативно определить причину отключения. Защита по минимальному напряжению предотвращает опасное самовключение оборудования при аварийном восстановлении сети.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (80–100 А) — позволяет точно подстроить под конкретную нагрузку, снижая риск ложных срабатываний
• Высокая отключающая способность (25 кА) — подходит для промышленных объектов с большими токами КЗ
• Моторный привод и индикатор отключения — обеспечивают дистанционное управление и диагностику без вскрытия щита
• Готовый к использованию комплект — не требуется дополнять аксессуарами для базового функционирования
• Устойчивость к температурным колебаниям — работает в неотапливаемых цехах и на открытых площадках

Ограничения применения

• Не предназначен для работы во взрывоопасных средах — отсутствует взрывозащита
• Степень защиты IP30 не защищает от брызг и пыли — нельзя использовать в сырых или запылённых местах без дополнительного кожуха
• Не рекомендован для частого ручного включения/отключения более 10 раз в день — срок службы механизма ограничен
• Требуется соблюдение условий хранения: не допускается воздействие прямого солнечного света и агрессивных газов
• Не подходит для постоянного тока — только для переменного тока 50/60 Гц

Примеры использования

• Щитовая автоматики на заводе: защита линии питания конвейерной системы мощностью 60 кВт
• Распределительный щит насосной станции: отключение при перегреве двигателя и коротком замыкании в кабеле
• Центральный щит административного здания: основной рубильник для группы силовых потребителей
• Оборудование для пищевой промышленности: где важна надёжность и возможность диагностики без разборки

Практические советы

• При выборе места установки учтите, что устройство требует свободного пространства вокруг для теплоотвода — не закрывайте его крышками или другими приборами
• Проверьте сечение кабеля перед подключением: использование проводов больше 50 мм² может вызвать нагрев и выход из строя клемм
• Если нужна дистанционная блокировка — установите моторный привод сразу при монтаже, так как он не является универсальным и требует совместимости с моделью
• После каждого срабатывания проверьте состояние контактов и затяжку винтов — особенно после КЗ
• Для обслуживания используйте только отвёртки с изолированными рукоятками и соблюдайте правила электробезопасности
• При работе в условиях низких температур (ближе к –5 °C) давайте устройству время на прогрев перед первым включением
