Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 4П 120 А | 420096 Legrand

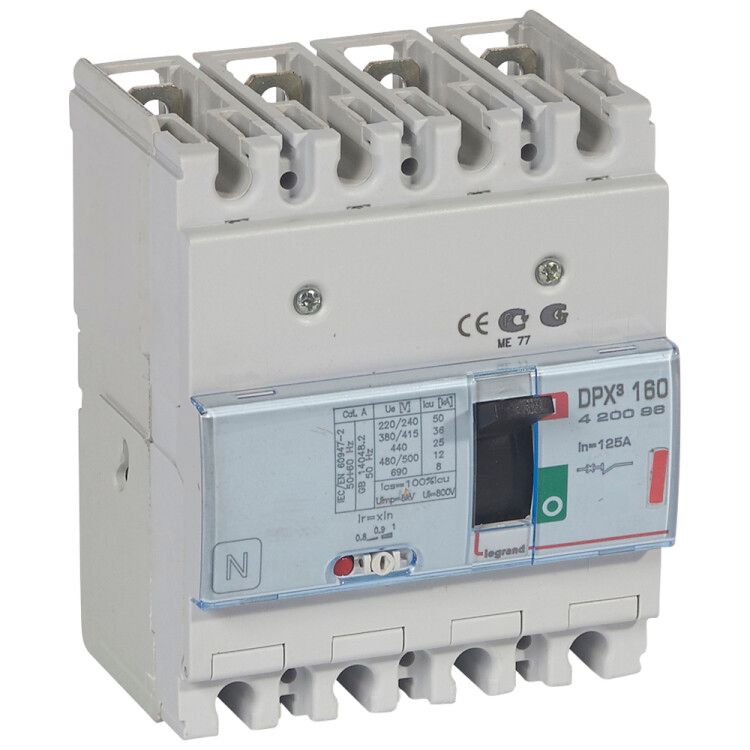

Автоматический выключатель четырехполюсный DPX3 160 125А 36кА 400В~ от Legrand — надёжное устройство для защиты промышленных электросетей до 125 А с отключающей способностью 36 кА. Артикул 420096 соответствует сериям DPX3 и предназначен для стационарной установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 125А 36кА 400В~ защищает электрические цепи от перегрузок и коротких замыканий. Устройство применяется в промышленных системах низкого напряжения — для защиты силовых щитов, двигателей, конвейеров, станков и других оборудования, работающего от трёхфазной сети 400 В.

Технические характеристики

• Номинальное напряжение: 400 В ~
• Номинальный ток: 125 А
• Количество полюсов: 4
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: тепловой + электромагнитный
• Диапазон настройки защиты от перегрузки: 100–125 А
• Диапазон регулировки защиты от КЗ: 1250 А
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Максимальное сечение кабеля: 50 мм²
• Тип подключения: винтовой зажим
• Способ монтажа: на DIN-рейку
• Тип привода: ручной, рычажковый
• Конструкция: стационарная
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, умеренный климат с повышенной влажностью)
• Нормативный документ: МЭК 60947-2
• Индикатор отключения: есть (визуальное определение положения)
• Указатель расцепления: есть (показывает причину отключения — перегрузка или КЗ)
• Моторный привод: да (возможно подключение внешнего привода для дистанционного управления)
• Защита по минимальному напряжению: да (отключается при снижении напряжения ниже порогового значения)
• Количество переключающих контактов: 1 (основной контактный механизм)

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 125А 36кА 400В~ монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — допускается подвод кабелей сечением до 50 мм². Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные щиты. Моторный привод можно подключить дополнительно для удалённого включения/выключения — важно проверить наличие подходящего интерфейса в проекте.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует безопасность и предсказуемость работы при аварийных режимах. Индикатор положения и указатель причины отключения повышают безопасность обслуживания — оператор сразу видит, почему произошло отключение. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ.
• Гибкая настройка: диапазон защиты от перегрузки (100–125 А) позволяет точно адаптировать устройство под нагрузку.
• Визуальная диагностика: индикатор положения и указатель расцепления ускоряют поиск неисправности.
• Поддержка автоматизации: возможность подключения моторного привода делает его пригодным для систем АСУ ТП.
• Надёжная фиксация: стационарная конструкция и прочные винтовые зажимы обеспечивают долговечное соединение даже при вибрациях.

Ограничения применения

• Степень защиты IP30 не предназначена для открытых площадок или сырых помещений — требует установки в закрытых шкафах.
• Не подходит для частых ручных операций более 10 раз в день — рассчитан на основную защиту, а не на частую коммутацию.
• Максимальное сечение кабеля 50 мм² — не используется для мощных линий выше 160 кВт при 400 В.
• Климатическое исполнение УХЛ4 ограничивает применение в условиях экстремального холода (<−25°C) или высоких температур (>+40°C).

Примеры использования

• Щитовая автоматики на заводе: защита трёхфазного двигателя насоса 90 кВт.
• Конвейерная линия: отключение при перегрузке или проседании напряжения.
• Производственный участок: комплексная защита группы оборудования через один четырёхполюсный выключатель.
• Объекты с требованиями к бесперебойности: использование с моторным приводом для дистанционного отключения при аварии.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 50 мм²) и момент затяжки винтов — переусиливать нельзя, чтобы не повредить зажим.
• Настройте ток срабатывания теплового расцепителя близко к рабочему току нагрузки, но не выше 125 А — лучше выбрать 110–120 А для запаса.
• Если требуется дистанционное управление — заранее подготовьте место для подключения моторного привода и согласуйте сигнал управления.
• При сборке щита используйте перемычки и маркировочные бирки — особенно важно для четырёхполюсного устройства, где все фазы и N должны быть правильно идентифицированы.
• Проверяйте индикаторы после каждого отключения: если горит “расцепление”, значит было КЗ — ищите пробой или перегрев; если просто “откл.” — вероятно, перегрузка.
