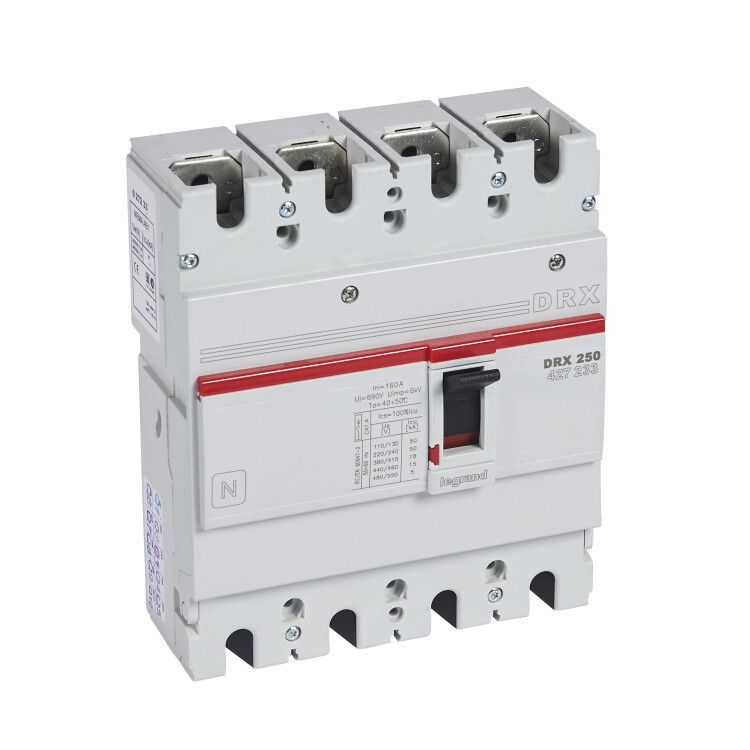

Выключатель автоматический 4п 160А 36кА DRX250 термомагнитн. расцеп. Leg 027233 Legrand

Автоматический выключатель DRX250 - надёжное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель с номинальным током 160 А, четырьмя полюсами и отключающей способностью 36 кА подходит для промышленного и коммерческого оборудования. Выключатель DRX250 производства Legrand отличается простотой монтажа и совместимостью с DIN-рейкой.

Назначение и область применения

Выключатель DRX250 защищает электрические сети от повреждений, вызванных длительной перегрузкой или аварийным током короткого замыкания. Устройство применяется в распределительных щитах промышленных объектов, производственных линий, систем кондиционирования, насосных станций и других установок с высокими требованиями к надёжности. Подходит для трёхфазных сетей с напряжением от 110 до 550 В. Может использоваться как в новых, так и в модернизируемых электроустановках.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 4 - позволяет одновременно отключать все три фазы и ноль
• Номинальная отключающая способность: 36 кА - способность безопасно прервать максимальный ток короткого замыкания
• Уставка защиты от перегрузки: фиксированная 160 А - не поддаётся регулировке
• Уставка защиты от КЗ: 1600 А - срабатывает при токах, превышающих в 10 раз номинальный
• Номинальное напряжение: 110–550 В - работает в широком диапазоне переменного тока
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдыми предметами, но не от воды
• Тип расцепителя: термомагнитный - сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Метод подключения: винтовые зажимы - требует затяжки гаечным ключом
• Привод: ручной рычажковый - управление осуществляется вручную через внешний переключатель
• Индикация: есть указатель положения и сигнал расцепления - видно, когда выключатель сработал
• Конструкция: стационарная - не предусматривает возможность съёмного корпуса
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс

Совместимость и монтаж

Выключатель DRX250 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки требуется свободное место в щите не менее 80 мм по ширине. Подключение силовых проводов выполняется через винтовые клеммы - рекомендуется использовать наконечники типа ШВИ или НШВИ для многожильных проводов. Устройство не имеет встроенной возможности для быстрого отключения под нагрузкой - операции переключения должны выполняться при отсутствии тока. Индикатор отключения можно установить дополнительно, если он не встроен в конкретную версию.

Безопасность и стандарты

Выключатель DRX250 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Защита по минимальному напряжению обеспечивает отключение при проседании сети, что исключает самозапуск оборудования после восстановления питания. IP30 не гарантирует защиту от влаги - использование в сырых помещениях требует дополнительной герметизации шкафа.

Преимущества

• Фиксированные уставки - исключают случайную настройку, повышают надёжность в условиях эксплуатации
• Высокая отключающая способность (36 кА) - подходит для мощных промышленных сетей
• Российское производство - гарантированная доступность запчастей и сервиса
• Указатель расцепления - позволяет быстро определить причину отключения без тестера
• Возможность комплектации - можно добавить аксессуары (например, блокировки, сигнализацию)
• Экономичная цена - оптимальное решение для базового уровня защиты

Ограничения применения

• Не подходит для частотных преобразователей или импульсных нагрузок - возможны ложные срабатывания
• Фиксированная уставка - нельзя изменить порог защиты, даже если потребуется другая величина
• IP30 - не используется во влажных средах без дополнительной защиты корпуса
• Отсутствие дистанционного управления - только ручное включение/выключение
• Нет встроенной защиты от перекоса фаз - требуется отдельный контроллер
• Не рассчитан на частые циклы включения/отключения - не подходит для аппаратов с высокой коммутационной нагрузкой

Примеры использования

• Главный входной автомат в промышленном щите 380 В, защищающий группу двигателей
• Щит управления конвейерной линией с несколькими асинхронными двигателями
• Распределительный щит холодильного комплекса с трёхфазным компрессором
• Общий рубильник в цехе с питанием от трансформаторной подстанции

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 160 А - используйте медные провода минимум 50 мм2
• При монтаже на DIN-рейку соблюдайте шаг между выключателями - не менее одного модуля для теплоотвода
• Не забудьте закрутить винты клемм с усилием 1,5–2,0 Нм - недостаточная затяжка вызывает нагрев
• Если нужна сигнализация срабатывания - выбирайте модель с опцией “индикатор отключения”
• Для обслуживания - всегда отключайте питание перед работой; индикатор расцепления не заменяет контроль напряжения
• DRX250 - экономичный вариант, но если нужны регулируемые уставки - рассмотрите серию DRX 300 или аналоги с электронным расцепителем
