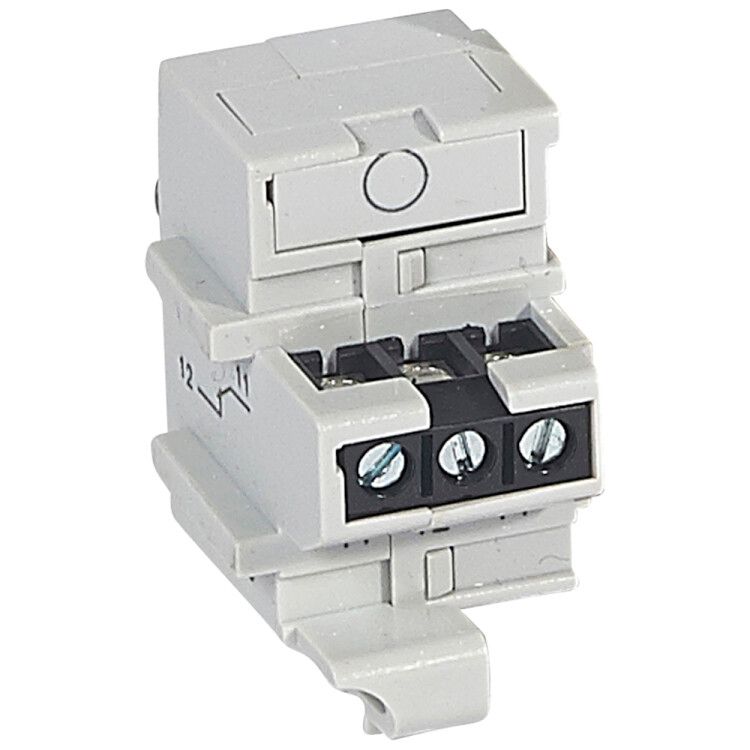

Контакт вспомогательный DRX125/250, 1 переключающий, 6 А Legrand Euro 027140

Блок вспомогательных контактов Legrand 027140 предназначен для передачи сигнала о состоянии контактора DRX 125 и DRX 250 в цепи управления. Устройство устанавливается сверху на автоматический выключатель и позволяет интегрировать информацию о положении контакта в систему автоматизации.

Назначение и область применения

Блок вспомогательных контактов Legrand 027140 используется для передачи сигнала о включенном/выключенном состоянии основного контактора DRX 125 и DRX 250. Он не управляет нагрузкой, а лишь информирует другие устройства - например, реле, контроллеры или индикаторы - о том, что контактор сработал. Применяется в системах автоматического управления, где важно знать реальное положение силового аппарата: в панелях управления, на конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Тип изделия: вспомогательный контакт с одним переключающим контактом (1NO)
• Номинальный рабочий ток: 6 А - допустимый ток в цепях управления, не более
• Количество нормально замкнутых (НЗ) контактов: 0
• Способ монтажа: монтаж сверху на корпус выключателя
• Тип крепления: винтовое фиксирование
• Совместимость: только с сериями DRX 125 и DRX 250

Совместимость и монтаж

Блок вспомогательных контактов Legrand 027140 совместим исключительно с автоматическими выключателями серии DRX 125 и DRX 250. Монтируется сверху на корпус выключателя - требует наличия специального посадочного места на верхней части устройства. Крепление осуществляется винтами, которые затягиваются отверткой. Подключение проводов выполняется к клеммам на боковой стороне модуля. Не подлежит установке на другие модели или серии, даже если они имеют похожую форму.

Преимущества

• Простой и надежный механический принцип работы - нет необходимости в внешнем питании
• Физически связан с главными контактами DRX - сигнал точно соответствует состоянию выключателя
• Установка без дополнительной проводки внутри шкафа - все соединения остаются на поверхности
• Стандартная форма и размеры обеспечивают взаимозаменяемость с аналогичными компонентами Legrand

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 6 А ограничен только для цепей управления
• Работает только с выключателями DRX 125 и DRX 250; несовместима с другими типами аппаратов
• Не имеет защиты от пыли и влаги - должна использоваться внутри закрытых распределительных щитов
• Не поддерживает функции дистанционного управления - только механическая связь с основным контактором

Примеры использования

• Подключение к PLC для контроля включения двигателя через контактор DRX 250
• Индикация состояния на пульте управления: горит лампа, когда контактор включен
• Логическая цепь аварийной остановки: если DRX 125 не сработал, система не запускается
• Автоматическое включение резервного питания после отключения основного контактора

Практические советы

• Перед установкой проверьте, что выключатель DRX находится в отключенном положении - чтобы избежать повреждения контактов
• Обязательно используйте провода сечением до 1,5 мм2 - большие жилы не поместятся в клеммы
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку блока
• При замене старого блока убедитесь, что новый - именно Legrand 027140, а не другой артикул, даже если он выглядит одинаково
• Для удобства обслуживания рекомендуется оставлять свободный доступ к клеммам - не заслоняйте блок другими элементами в щите
