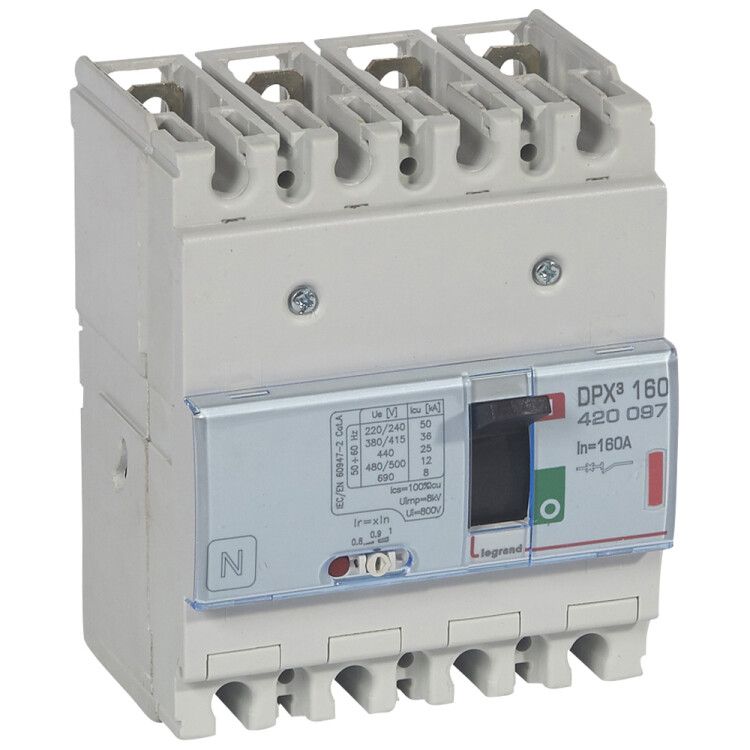

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 4П А | 420097 Legrand

Автоматический выключатель четырехполюсный DPX3 160 160А 36кА 400В от Legrand - надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство выполнено в стационарной конструкции, совместимо с DIN-рейкой и оснащено функциями индикации и защиты по минимальному напряжению.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 160А 36кА 400В предназначен для защиты электрических цепей переменного тока напряжением до 400 В в промышленных системах. Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при перегрузках и коротких замыканиях. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 160 А
• Количество полюсов: 4
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: тепловой + электромагнитный
• Диапазон настройки защиты от перегрузки: 128–160 А
• Диапазон регулировки защиты от КЗ: 1600 А
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью)
• Подключение: винтовое
• Управление: рычажковый привод
• Монтаж: на DIN-рейку, монтажная плата
• Конструкция: стационарная
• Индикаторы: отключения и расцепления
• Защита по минимальному напряжению: да
• Количество переключающих контактов: 1
• Моторный привод: есть (возможно удалённое управление)
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 160А 36кА 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается зачистка жил до 50 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве производителя, чтобы избежать перегрева. Устройство совместимо с другими компонентами серии DPX3. Моторный привод позволяет управлять выключателем дистанционно - удобно для автоматизированных систем. Установка возможна как в шкафах, так и на монтажной плате.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности. Индикаторы отключения и расцепления позволяют оперативно определить причину срабатывания. Защита по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения. IP30 обеспечивает базовую защиту от внешних воздействий, но не рассчитан на работу во влажной среде без корпуса.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ.
• Настройка порогов срабатывания позволяет адаптировать защиту под конкретную нагрузку.
• Наличие моторного привода и индикаторов повышает удобство обслуживания.
• Стационарная конструкция исключает случайное отключение при вибрациях.
• Комплексная комплектация: всё необходимое встроено, дополнительные аксессуары не требуются для базового монтажа.

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - степень защиты IP30 не защищает от влаги и пыли.
• Не рекомендуется использовать в условиях постоянной вибрации выше нормы без дополнительной фиксации.
• Работает только в пределах климатического исполнения УХЛ4 - при температурах ниже −25C или выше +40C требуется дополнительный обогрев/охлаждение.
• Не подходит для частого ручного включения/отключения более 10 раз в час - это снижает срок службы контактов.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей и силовых линий.
• Конвейерная система - отключение при перегрузке по току или потере напряжения.
• Групповые распределительные щиты в производственных помещениях - координация защиты нескольких потребителей.
• Объекты с дистанционным управлением - использование моторного привода через PLC-систему.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 50 мм2) и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контакт.
• При настройке тока срабатывания перегрузки используйте диапазон 128–160 А - выбирайте ближе к максимальной рабочей нагрузке, но не выше её.
• Для систем с частыми отключениями - убедитесь, что моторный привод работает в режиме, исключающем частые циклы включения.
• Проверяйте положение рычага перед запуском - он должен быть в положении “ON” и не иметь видимых следов расцепления.
• При использовании в UHL4 - контролируйте уровень влажности внутри шкафа; при необходимости применяйте термовентиляторы или осушители.
