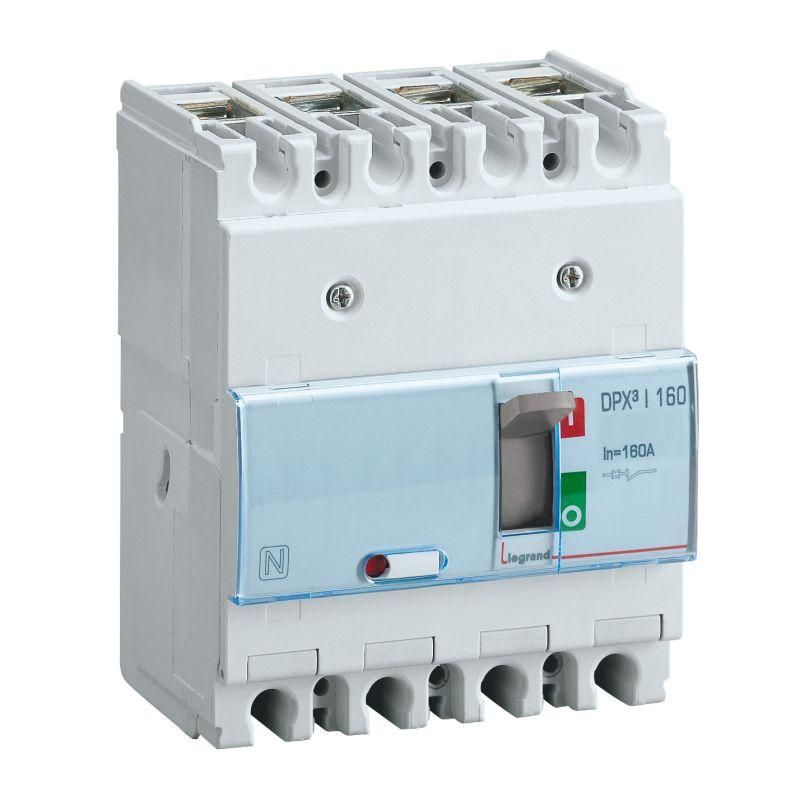

Автоматический выключатель без расцепителя - DPX3-I 160 4П А | 420199 Legrand

Автоматический выключатель 4-полюсный 160А серия DPX3 от Legrand - надёжное устройство для защиты промышленных цепей переменного тока до 400 В. Благодаря комбинированному термомагнитному расцепителю и возможности установки дополнительных модулей, он обеспечивает безопасную работу оборудования на объектах с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель 4-полюсный 160А серия DPX3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах HVAC и других устройствах с высокой нагрузкой. Подходит для постоянного обслуживания в условиях заводских помещений.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Тип расцепителя: сочетание теплового (для перегрузок) и электромагнитного (для КЗ)
• Условный ток короткого замыкания: 1,7 кА
• Кратковременно выдерживаемый ток: 1,7 кА
• Номинальная мощность при 400 В (AC-23): 64 кВт
• Тип присоединения: винтовые зажимы
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату (фиксация болтами)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Управление: ручной тумблер, серого цвета
• Конструкция: стационарная, несъёмная
• Наличие блокировки: да - возможность фиксации в положении “выкл” для безопасности при обслуживании
• Наличие независимого расцепителя: да - позволяет удалённо отключить устройство через внешний сигнал
• Моторный привод: опционально - можно заказать отдельно
• Количество переключающих контактов: 1 (основной контактный механизм)
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель 4-полюсный 160А серия DPX3 монтируется на специальные DIN-рейки или прямо на монтажную плиту с помощью четырёх крепёжных отверстий. Для подключения используйте кабель сечением до 50 мм2 - более толстые провода не войдут в зажимы. Винтовые соединения требуют регулярной проверки момента затяжки. Независимый расцепитель и блокировка совместимы с большинством стандартных модулей Legrand. Моторный привод устанавливается дополнительно и требует отдельного питания 24–230 В.

Безопасность и стандарты

Изделие соответствует международному стандарту МЭК 60947-2, что гарантирует точность срабатывания расцепителей и долговечность. IP30 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для работы во влажных средах или на улице. Блокировка и независимый расцепитель повышают уровень безопасности при плановом обслуживании и аварийном отключении.

Преимущества

• Чёткая селективность благодаря точному термомагнитному расцепителю - минимизирует ложные срабатывания
• Поддержка функций дистанционного отключения через независимый расцепитель
• Фиксируемая блокировка предотвращает случайное включение при ремонте
• Высокая механическая прочность литого корпуса
• Готовность к интеграции в сложные системы с опциональными модулями

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или риском брызг - степень защиты IP30 недостаточна
• Не рассчитан на частые операции включения/отключения - предназначен для защиты, а не для частого ручного управления
• Требует жесткой фиксации на монтажной плите; не подходит для установки на гибкие или вибрирующие поверхности
• Ограниченная рабочая температура: ниже −25C или выше +40C снижают надёжность срабатывания
• Не используется в сетях постоянного тока - только для переменного тока 400 В

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 64 кВт
• Распределительный щит на заводе с несколькими потребителями 400 В
• Система кондиционирования крупного складского комплекса
• Конвейерная линия с частичной автоматизацией, где требуется дистанционное отключение

Практические советы

• При выборе убедитесь, что ваша сеть имеет достаточную мощность КЗ - 1,7 кА достаточно для большинства промышленных объектов, но не для крупных подстанций
• Для удобства обслуживания используйте блокировку - она предотвращает включение при ремонтных работах
• Если нужна дистанционная коммуникация - закажите независимый расцепитель заранее, так как он не является частью базового комплекта
• Проверьте посадочные отверстия перед монтажом - они совпадают с другими изделиями серии DPX3, но отличаются от аналогов других брендов
• Не забудьте про сечение кабеля: 50 мм2 - максимум, который можно подключить без доработки зажимов
