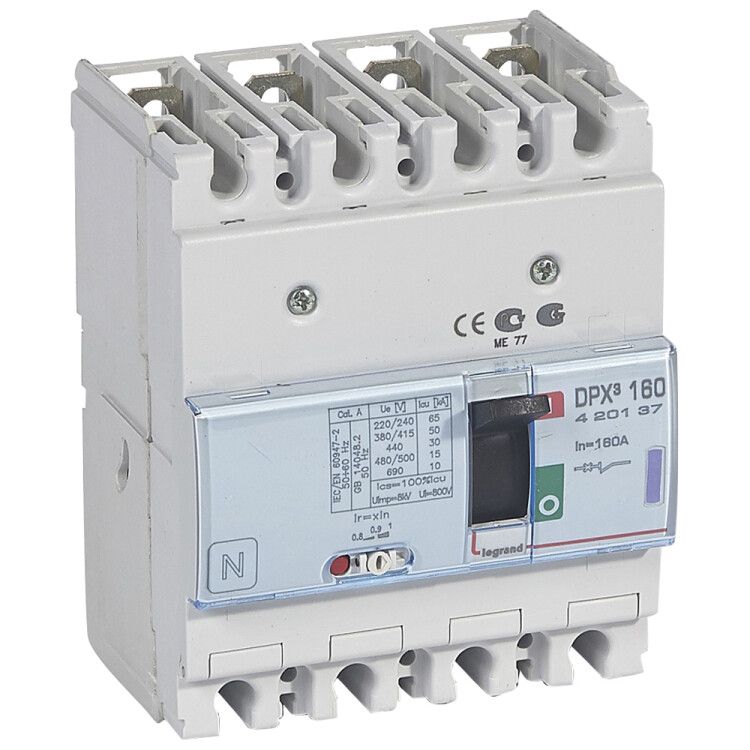

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 4П А | 420137 Legrand

Автоматический выключатель четырехполюсный DPX3 160 160А 50кА 400В от Legrand - надёжное устройство для защиты промышленных электросетей до 400 В с номинальным током 160 А. Устройство сочетает высокую отключающую способность (50 кА), встроенные функции безопасности и совместимо с DIN-рейкой, что делает его удобным решением для стационарной установки.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 160А 50кА 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных системах низкого напряжения - например, для защиты силовых щитов, станков, конвейеров, насосных групп и других оборудования, требующих надёжной коммутации и аварийного отключения.

Технические характеристики

• Номинальное напряжение: 400 В - подходит для трёхфазных сетей 400/230 В
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная) и перегрузки (выдержка времени)
• Диапазон настройки защиты от перегрузки: 128–160 А - можно настраивать в пределах 80–100% от номинала
• Диапазон регулировки расцепителя КЗ: 1600 А - уставка срабатывания при коротком замыкании
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ подключения: винтовой - надёжное крепление проводов через зажимы
• Способ монтажа: монтажная плата + DIN-рейка - гибкая установка в шкафах
• Вид привода: ручной - управление рычажком, вручную
• Тип элемента управления: рычажковый - наглядное положение “Вкл./Выкл.”
• Индикатор отключения: да - видна причина срабатывания (тепло/магнит)
• Указатель расцепления: да - показывает, что выключатель отключен не вручную
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порога
• Моторный привод: да - возможность удалённого управления (требует внешнего модуля)
• Комплектное устройство: да - в комплекте только выключатель, без дополнений
• Количество переключающих контактов: 1 - один набор главных контактов
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на выключатели

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 160А 50кА 400В монтируется на DIN-рейку типа TS35. Для установки требуется свободное место в щите шириной около 120 мм (4 модуля). Подключение выполняется винтовыми зажимами - рекомендуется использовать кабель сечением до 50 мм2. Конец провода должен быть зачищен и иметь подходящую наконечник (например, трубчатый). Устройство совместимо с другими компонентами серии DPX3, включая моторные приводы и вспомогательные контакты. При использовании моторного привода необходимо предусмотреть питание 24 В переменного или постоянного тока.

Безопасность и стандарты

Автоматический выключатель четырехполюсный DPX3 160 160А 50кА 400В сертифицирован по МЭК 60947-2, что гарантирует соответствие требованиям к надёжности, термической стойкости и отключающей способности. Индикация состояния и указатель расцепления позволяют оперативно определить причину отключения. Защита по минимальному напряжению исключает самовключение при восстановлении питания после аварии - повышает безопасность обслуживания. IP30 не обеспечивает защиту от брызг - не применяйте в сырых помещениях без корпуса.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Настройка защиты от перегрузки в диапазоне 128–160 А - точная адаптация под нагрузку
• Поддержка моторного привода - позволяет дистанционно управлять выключателем
• Указатель расцепления и индикатор состояния - ускоряет диагностику отказов
• Гибкий монтаж: DIN-рейка + монтажная плата - универсальное решение для любых щитов
• Климатическое исполнение УХЛ4 - устойчив к колебаниям температуры и влажности в производственных условиях

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и пыли
• Требуется минимум 120 мм места в щите - не подходит для компактных распределительных устройств
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Моторный привод - не встроен, требует дополнительного заказа и подключения
• Нельзя использовать в сетях выше 400 В - превышение напряжения вызовет выход из строя

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей и конвейеров
• Распределительный щит производственного цеха - основной входной выключатель
• Система освещения и вентиляции в логистическом комплексе - с защитой по минимальному напряжению
• Объекты с частыми скачками напряжения - благодаря защите от просадки напряжения

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 50 мм2 - иначе невозможно плотно затянуть зажим
• При настройке тока перегрузки используйте реальный рабочий ток нагрузки, а не номинал оборудования - лучше на 10–15% меньше
• Для работы с моторным приводом заранее подготовьте источник питания 24 В и контроллер
• После срабатывания всегда проверяйте причину - индикатор покажет, было ли это перегрузка или КЗ
• Не устанавливайте в местах с возможностью попадания воды - даже капли могут вызвать коррозию контактов
• При замене старого автомата сверьте типоразмер и параметры - DPX3 160 160А 50кА 400В не является прямой заменой для менее мощных моделей
