Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 4П 100 А | 420135 Legrand

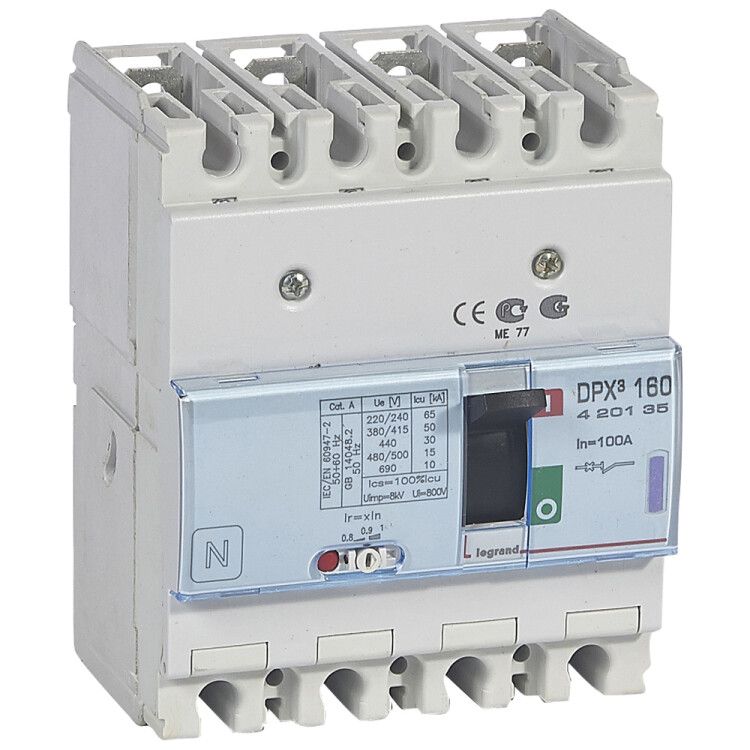

Автоматический выключатель четырехполюсный 100А 50кА DPX3 160 термомагнитный расцепитель 400В~ от Legrand — надёжное устройство для защиты промышленных электросетей от перегрузок и коротких замыканий. Автоматический выключатель DPX3 160 рассчитан на работу в условиях повышенной нагрузки и обеспечивает безопасную коммутацию при номинальном токе 100 А.

Назначение и область применения

Автоматический выключатель четырехполюсный 100А 50кА DPX3 160 предназначен для защиты электрических цепей переменного тока напряжением до 400 В в промышленных системах. Он выполняет три функции: включение и отключение нагрузки вручную, защиту от длительных перегрузок и мгновенное отключение при коротком замыкании. Устройство применяется в распределительных щитах, на входе в оборудование, на участках с высокой плотностью потребления энергии — например, на станках, конвейерах, насосных группах и системах вентиляции.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4
• Номинальная отключающая способность: 50 кА — способен безопасно отключить максимальный ток короткого замыкания в промышленных сетях
• Номинальное напряжение: 400 В ~
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от перегрузок и электромагнитную защиту от КЗ
• Диапазон настройки перегрузки: 80–100 А — можно настроить чувствительность к перегрузкам в пределах 80–100 % от номинала
• Диапазон регулировки КЗ: 1000 А — порог срабатывания при коротком замыкании фиксирован на уровне 1000 А
• Степень защиты: IP30 — защищён от доступа к опасным частям и твёрдым предметам >2,5 мм, но не от воды
• Способ монтажа: на монтажную плату + DIN-рейку — гибкая установка в шкафах любого типа
• Подключение: винтовое — подходят кабели сечением до 50 мм²
• Привод: ручной рычажковый — управление через физический переключатель
• Индикация: есть указатель положения и сигнал расцепления — видно, что выключатель сработал даже при закрытой дверце шкафа
• Моторный привод: да — возможность удалённого управления (требует внешнего модуля)
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, устойчив к влаге и запылённости в помещениях
• Соответствие стандарту: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель DPX3 160 совместим с DIN-рейками стандарта TS 35/7,5 и TS 35/15. Для монтажа на монтажную плату предусмотрены специальные крепёжные отверстия. Подключение кабелей — винтовое, с зажимами на каждом полюсе; рекомендованное сечение — до 50 мм². Не используйте многожильные кабели без наконечников — они могут ослабнуть при затяжке. Устройство уже собрано в корпусе (комплектное устройство), дополнительная сборка не требуется. Моторный привод подключается отдельно — он не встроен, но совместим с аксессуарами Legrand.

Безопасность и стандарты

Автоматический выключатель четырехполюсный 100А 50кА DPX3 160 соответствует международному стандарту МЭК 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при работе с токами до 50 кА. Индикатор отключения и указатель расцепления позволяют оперативно определить причину отключения — перегрузка или КЗ. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после аварийного отключения.

Преимущества

• Высокая отключающая способность (50 кА) — подходит для мощных промышленных объектов
• Настройка перегрузки в диапазоне 80–100 А — позволяет точно адаптировать защиту под конкретную нагрузку
• Гибкий монтаж: DIN-рейка + монтажная плата — удобно встраивать в любые типы шкафов
• Встроенные индикаторы — упрощают диагностику без вскрытия шкафа
• Поддержка моторного привода — возможна автоматизация управления
• Климатическое исполнение УХЛ4 — надёжная работа в неотапливаемых производственных помещениях

Ограничения применения

• Не предназначена для наружной установки — степень защиты IP30 не защищает от влаги и осадков
• Не используется в цепях постоянного тока — только для переменного тока 400 В
• Максимальное сечение кабеля — 50 мм²; более толстые провода требуют переходника или другого устройства
• Термомагнитный расцепитель не имеет электронной настройки — нельзя изменить время срабатывания, только пороговые значения
• Моторный привод — не встроен, нуждается в отдельной покупке и подключении

Примеры использования

• Главный ввод в промышленный цех — защита всей системы от КЗ и перегрузок
• Щит питания группы станков — отключение при скачке тока без влияния на другие линии
• Распределительный щит с несколькими выходными контурами — четырёхполюсная конструкция обеспечивает отключение всех фаз и N одновременно
• Объекты с частыми колебаниями напряжения — защита по минимальному напряжению предотвращает повреждение двигателей

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — не превышайте 50 мм², чтобы избежать перегрева контактов
• При использовании моторного привода убедитесь, что источник управления совместим с напряжением 24 В или 230 В (зависит от модели привода)
• При настройке тока перегрузки — выбирайте значение близкое к рабочему току оборудования, но не выше 100 А
• Проверяйте индикатор расцепления после каждого отключения — если он активен, найдите причину перед повторным включением
• Для обслуживания — отключите питание, затем открутите клеммы. Не трогайте механизм расцепления без необходимости
• Автоматический выключатель DPX3 160 — часть серии DPX3 от Legrand; все аксессуары этой серии взаимозаменяемы
