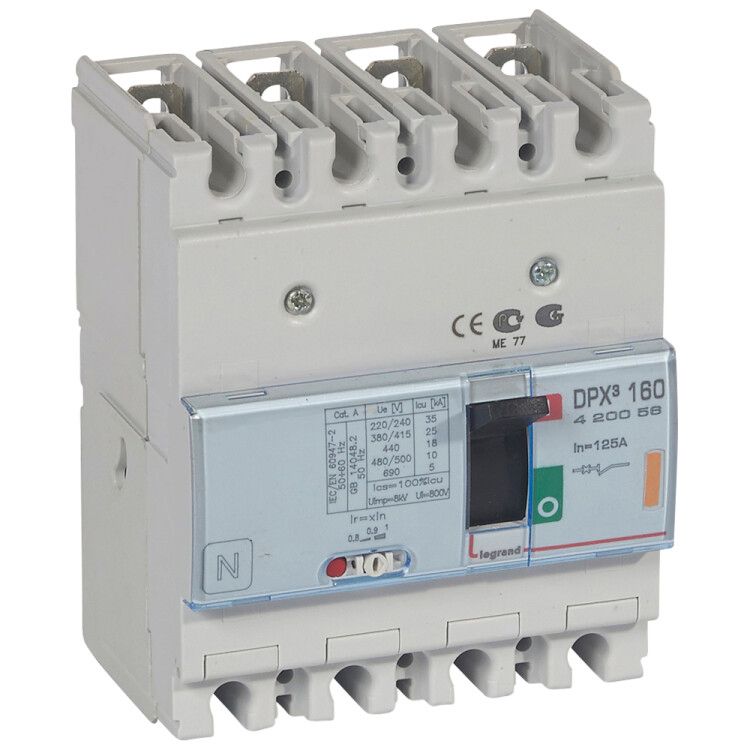

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 4П 120 А | 420056 Legrand

Автоматический выключатель четырехполюсный DPX3 160 125А 25кА 400В~ от Legrand - надёжное устройство для защиты промышленных электросетей до 125 А с отключающей способностью 25 кА. Устройство выполнено в стационарной конструкции, совместимо с DIN-рейкой и оснащено функциями защиты от перегрузки и короткого замыкания.

Назначение и область применения

Автоматический выключатель четырехполюсный DPX3 160 125А 25кА 400В~ предназначен для защиты электрических цепей переменного тока в системах низкого напряжения. Он обеспечивает безопасное включение, отключение и автоматическую защиту от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах энергообеспечения производственных линий. Подходит для установки в помещениях с умеренным климатом (исполнение УХЛ4).

Технические характеристики

• Номинальное напряжение: 400 В ~
• Номинальный ток: 125 А
• Количество полюсов: 4
• Номинальная отключающая способность: 25 кА
• Тип расцепителя: тепловой + электромагнитный
• Диапазон настройки защиты от перегрузки: 100–125 А
• Диапазон регулировки защиты от КЗ: 1250 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Максимальное сечение кабеля: 50 мм2
• Тип подключения: винтовой зажим
• Тип привода: ручной, с рычажковым управлением
• Индикация: есть индикатор отключения и указатель расцепления
• Монтаж: на DIN-рейку, монтажная плата
• Конструкция: стационарная
• Нормативный документ: МЭК 60947-2
• Климатическое исполнение: УХЛ4
• Поддержка моторного привода: да (возможно подключение внешнего привода)
• Защита по минимальному напряжению: да
• Переключающие контакты: 1 пара
• Комплектация: устройство в сборе, без дополнительных аксессуаров

Совместимость и монтаж

Автоматический выключатель четырехполюсный DPX3 160 125А 25кА 400В~ монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается зачистка жил до 50 мм2. Обязательно соблюдать момент затяжки, чтобы избежать перегрева контактов. Устройство совместимо с моторными приводами Legrand для дистанционного управления. Работает в составе комплектных решений - легко интегрируется в шкафы управления. Установка возможна как на монтажную плату, так и в корпуса с фиксированными креплениями.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности и надёжности отключения. Защита от перегрузки и короткого замыкания реализована двумя независимыми механизмами: тепловым (реакция на длительную перегрузку) и электромагнитным (мгновенное отключение при КЗ). Индикатор положения и указатель причины отключения позволяют оперативно диагностировать причину срабатывания. IP30 не обеспечивает защиту от влаги - не применяйте в сырых или открытых условиях.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных нагрузок
• Настройка порогов защиты позволяет точно адаптировать устройство под конкретную сеть
• Наличие защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания
• Удобная индикация состояния - видно, был ли отключён вручную или сработала защита
• Поддержка моторного привода - возможность удалённого управления без вскрытия шкафа
• Стандартная конструкция - совместима с большинством промышленных щитов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP30 исключает использование вне закрытых щитов
• Нельзя использовать в цепях постоянного тока - только для переменного тока 400 В
• Максимальный ток 125 А - не подходит для линий выше этого значения
• Требуется точная настройка расцепителей; некорректная настройка может привести к ложным срабатываниям или отказу защиты
• Не имеет встроенной защиты от импульсных перенапряжений - требуется дополнительная защита (например, грозоразрядники)

Примеры использования

• Щитовая автоматики на заводе: защита трёхфазного двигателя 90 кВт
• Распределительный щит производственного участка с несколькими конвейерами
• Центральный ввод в цех с последующей разводкой по групповым автоматам
• Система бесперебойного питания с байпасом, где нужна четкая коммутация всех полюсов

Практические советы

• При монтаже проверьте, что все винтовые зажимы плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• Настройте ток срабатывания теплового расцепителя в диапазоне 100–125 А строго по расчетной нагрузке - не используйте максимальное значение без необходимости
• Если используется моторный привод, убедитесь, что он совместим с моделью DPX3 и правильно подключен к управляющему контуру
• Проверяйте индикаторы после каждого срабатывания - если указатель расцепления активирован, найдите причину перед включением
• Для обслуживания отключайте питание полностью - даже при выключенном рычаге часть цепи может находиться под напряжением
• Не заменяйте этот автомат на менее мощный - 25 кА отключающей способности критичны для промышленных сетей с высокой токовой нагрузкой
