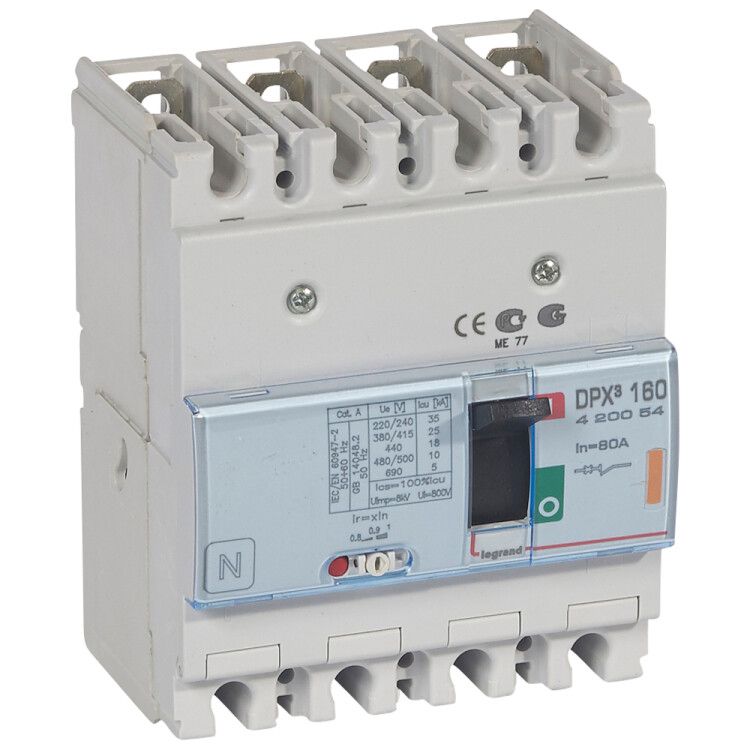

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 4П 80 А | 420054 Legrand

Автоматический выключатель четырехполюсный 80А 25кА DPX3 160 400В от Legrand предназначен для защиты и коммутации трёхфазных электрических цепей в промышленных системах. Этот выключатель сочетает надёжную отключающую способность, возможность удалённого управления и совместим с DIN-рейкой — что делает его удобным решением для монтажа в щитах и распределительных устройствах.

Назначение и область применения

Автоматический выключатель четырехполюсный 80А 25кА DPX3 160 400В используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных объектах: на производствах, в цехах, на конвейерах, у насосных станций и других установках с трёхфазным питанием 400 В. Устройство обеспечивает безопасное отключение питания при аварийных ситуациях, предотвращая повреждение оборудования и риск возгорания.

Технические характеристики

• Номинальный ток: 80 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 25 кА — способен безопасно отключить ток короткого замыкания до 25 тысяч ампер;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных сетях переменного тока 400 В;
• Тип расцепителя: электромагнитный + тепловой — реагирует на сверхтоки (короткое замыкание) и длительные перегрузки;
• Диапазон настройки перегрузки: 64–80 А — можно настроить чувствительность к перегрузкам в этом интервале;
• Диапазон регулировки КЗ: 800 А — порог срабатывания магнитного расцепителя установлен на уровне 800 А;
• Максимальное сечение кабеля: 50 мм² — позволяет подключать мощные медные провода;
• Степень защиты: IP30 — защищён от доступа пальцев и инструментов, но не от пыли и воды — требует установки в закрытый шкаф;
• Моторный привод: да — позволяет дистанционно включать/выключать устройство через внешний привод;
• Монтаж на DIN-рейку: да — легко устанавливается в стандартные распределительные щиты;
• Способ монтажа: монтажная плата — подходит для сборки в панели с жестким креплением;
• Тип подключения: винтовое — надёжное соединение с помощью зажимных винтов;
• Тип элемента управления: тумблер — ручное управление через рычаг;
• Индикатор отключения: да — визуально показывает состояние (вкл/выкл);
• Указатель расцепления: да — отличает ручное отключение от срабатывания из-за перегрузки или КЗ;
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня;
• Нормативный документ: МЭК 60947-2 — соответствует международному стандарту на автоматические выключатели;
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C и повышенной влажности, подходит для помещений с умеренным климатом;
• Комплектное устройство: да — в комплекте только сам выключатель, без дополнительных модулей.

Совместимость и монтаж

Автоматический выключатель четырехполюсный 80А 25кА DPX3 160 400В монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — рекомендуется затягивать их моментом, указанным в руководстве, чтобы избежать перегрева. Моторный привод подключается отдельно — он не встроен, но совместим с типовыми приводами Legrand. Устройство предназначено для стационарной установки; не рекомендуется использовать в мобильных или частично разборных системах. Диапазон сечения кабеля 1,5–50 мм² позволяет применять его как для слаботочных, так и для силовых линий.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и тестирования. Индикация положения и указатель причины расцепления позволяют оперативно диагностировать причину отключения. Защита по минимальному напряжению исключает запуск оборудования при недостаточном питании, предотвращая повреждение двигателей. IP30 не обеспечивает защиту от пыли и брызг — поэтому обязательна установка в закрытых электрошкафах класса защиты не менее IP54.

Преимущества

• Высокая отключающая способность (25 кА) — подходит для промышленных сетей с высокими токами КЗ;
• Настройка обоих расцепителей — точная адаптация под нагрузку конкретного оборудования;
• Поддержка моторного привода — позволяет интегрировать в системы автоматизации и дистанционного управления;
• Чёткая индикация состояния — минимизирует время диагностики отказов;
• Совместимость с DIN-рейкой — ускоряет монтаж и стандартизирует сборку щитов.

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP30 требует герметичного корпуса;
• Не подходит для цепей постоянного тока — только для переменного тока 400 В;
• Не имеет встроенной защиты от импульсных перенапряжений — требуется дополнительный УЗИП;
• Не рекомендован для частых циклов включения/отключения — не является аппаратом для частого коммутирования, как контактор;
• Требуется ручная настройка — нельзя изменить параметры без демонтажа крышки и доступа к механизмам.

Примеры использования

• Щитовая защита трёхфазного станка с асинхронным двигателем мощностью до 30 кВт;
• Распределительный щит на производственной линии с несколькими потребителями 400 В;
• Защита ввода в цех с использованием моторного привода для дистанционного отключения;
• Комбинированный щит с другими автоматами DPX3 — благодаря унифицированной конструкции легко масштабируется.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 80 А — лучше выбирать с запасом 10–15%, особенно при длительной работе;
• При подключении кабелей сечением более 25 мм² используйте наконечники — они обеспечивают лучший контакт и предотвращают деформацию винтов;
• Если вы используете моторный привод — убедитесь, что его рабочее напряжение совпадает с напряжением управления в вашей системе (обычно 24 В или 230 В);
• При настройке тока перегрузки (64–80 А) ориентируйтесь на паспортную мощность двигателя — не ставьте выше, чем 1,1× I_ном;
• Проверяйте указатель расцепления после каждого срабатывания — это поможет определить, была ли причина перегрузка или КЗ, и выбрать правильную реакцию;
• Не устанавливайте этот выключатель рядом с источниками тепла — даже при UHL4 возможен перегрев при плохой вентиляции.
