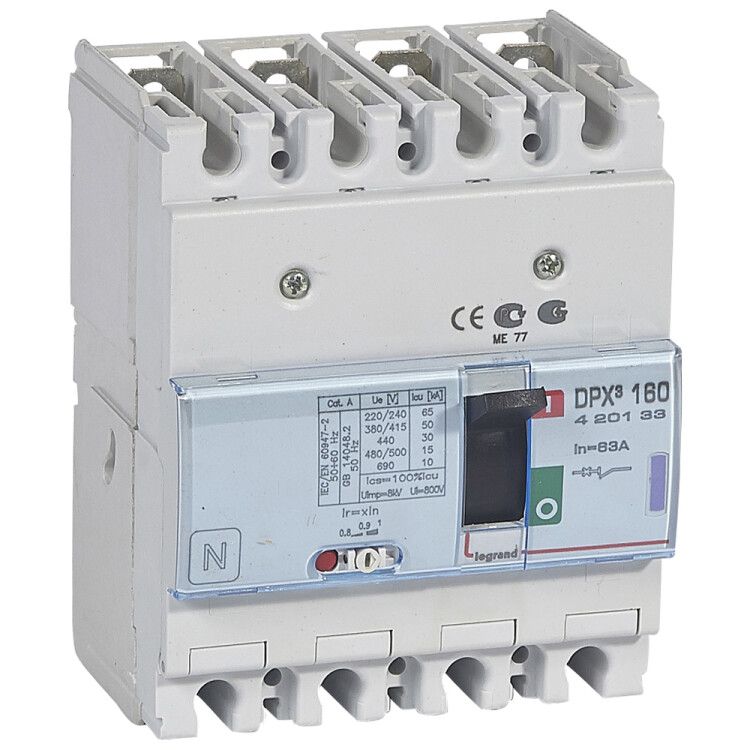

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 4П 63 А | 420133 Legrand

Автоматический выключатель четырехполюсный 50кА 63А 400В DPX3 160 термомагнитный расцепитель от Legrand предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель сочетает надежную термомагнитную защиту, высокую отключающую способность и совместимость с системами автоматизации благодаря встроенному моторному приводу.

Назначение и область применения

Автоматический выключатель четырехполюсный 50кА 63А 400В DPX3 160 термомагнитный расцепитель используется для защиты трехфазных цепей переменного тока в промышленных объектах. Он обеспечивает безопасное отключение питания при аварийных ситуациях — перегрузках, коротких замыканиях и снижении напряжения ниже допустимого уровня. Применяется в распределительных щитах, на входе в оборудование, на участках с высокой нагрузкой: станки, конвейеры, системы вентиляции, насосные установки.

Технические характеристики

• Номинальное напряжение: 400 В — работает в трёхфазных сетях 400/230 В
• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 50 кА — способен безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Тип расцепителя: термомагнитный — тепловой для защиты от длительных перегрузок, электромагнитный — для мгновенного отключения при КЗ
• Диапазон настройки защиты от перегрузки: 50,4–63 А — можно точно настроить порог срабатывания под реальные условия нагрузки
• Диапазон регулировки расцепителя КЗ: 630 А — уставка срабатывания при коротком замыкании фиксирована на уровне 10×I_n
• Степень защиты: IP30 — защищён от доступа пальцев и твердых предметов, но не от воды; требует установки в закрытые шкафы
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные жилы
• Тип подключения: винтовое — надёжное, проверенное соединение без необходимости специальных инструментов
• Монтаж на DIN-рейку: да — легко устанавливается в стандартные распределительные щиты
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с температурой от −25°C до +40°C и повышенной влажностью
• Индикатор отключения и указатель расцепления: есть — наглядно показывает причину отключения (ручное, перегрузка или КЗ)
• Защита по минимальному напряжению: да — автоматически отключает цепь при проседании напряжения ниже 70%
• Моторный привод: да — позволяет удалённо включать/выключать устройство через внешний сигнал
• Комплектное устройство: да — в комплекте только выключатель, без дополнительных модулей
• Нормативный документ: МЭК 60947-2 — соответствует международным требованиям к низковoltage выключателям

Совместимость и монтаж

Выключатель четырехполюсный 50кА 63А 400В DPX3 160 термомагнитный расцепитель монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — затягивать необходимо моментом 2,5–3 Н·м, чтобы избежать повреждения контактов. Сечение кабеля не должно превышать 35 мм². Устройство совместимо с любыми шкафами, где соблюдены требования IP30 и климатического исполнения УХЛ4. Моторный привод подключается через клеммы, расположенные на боковой стенке — требуется внешнее управление 24 В постоянного тока.

Безопасность и стандарты

Автоматический выключатель четырехполюсный 50кА 63А 400В DPX3 160 термомагнитный расцепитель сертифицирован по МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и предсказуемости срабатывания. Индикация состояния и указатель расцепления позволяют оперативно определить причину отключения, минимизируя время простоя. Защита по минимальному напряжению исключает самопроизвольный запуск оборудования после восстановления сети — важный фактор для промышленной безопасности.

Преимущества

• Высокая отключающая способность (50 кА) — подходит для крупных промышленных объектов с большой потенциальной энергией КЗ
• Настройка защиты от перегрузки в диапазоне 50,4–63 А — точная адаптация под конкретную нагрузку
• Встроенная защита по минимальному напряжению — предотвращает опасные режимы работы при просадках сети
• Поддержка моторного привода — удобно для автоматизированных систем и дистанционного управления
• Надёжная винтовая система подключения — не требует специализированных инструментов и обеспечивает долговечный контакт
• Указатель расцепления — отличает перегрузку от КЗ, ускоряет диагностику

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP30 требует герметичного корпуса или шкафа
• Не подходит для частотных преобразователей или импульсных нагрузок — возможны ложные срабатывания
• Не имеет функции дифференциального тока — для защиты от утечек требуется дополнительный УЗО
• Фиксированная уставка КЗ (630 А) — нельзя изменить, только настраивается защита от перегрузки
• Не рекомендован для использования вне помещений или в условиях постоянной влажности, пыли, химических паров

Примеры использования

• Главный ввод в промышленный цех — защита всей трёхфазной сети от КЗ и перегрузок
• Щит питания станков ЧПУ — отключение при скачках напряжения и перегреве
• Система конвейеров с несколькими двигателями — координированная защита всех фаз
• Распределительный щит с автоматическим управлением — использование моторного привода для дистанционного отключения

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 50 кА — иначе выключатель не справится
• При настройке защиты от перегрузки учитывайте реальный рабочий ток оборудования — лучше выбрать значение чуть выше среднего, но ниже максимума
• Для моторного привода используйте источник 24 В постоянного тока с достаточной мощностью — слабый сигнал может вызвать отказ
• Не забудьте про обязательное заземление корпуса щита — даже при IP30 это критично для безопасности
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — особенно при больших токах и вибрациях
• Если нужна защита от утечек тока — обязательно установите последовательно УЗО, так как этот выключатель не имеет дифзащиты
