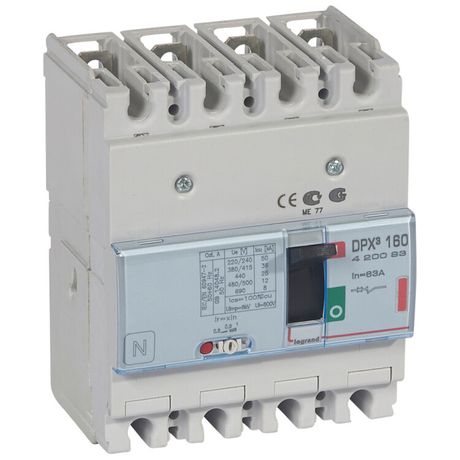

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 4П 63 А | 420093 Legrand

Автоматический выключатель четырехполюсный 36кА 63А 400В DPX3 160 термомагнитный расцепитель от Legrand предназначен для защиты промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель сочетает надежную термомагнитную защиту, возможность ручного управления и совместим с DIN-рейкой - идеально подходит для стационарных установок в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель четырехполюсный 36кА 63А 400В DPX3 160 термомагнитный расцепитель используется для защиты четырехпроводных трехфазных сетей переменного тока с напряжением до 400 В. Он применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, системах вентиляции и других устройствах, где требуется надежная защита от аварийных токов. Устройство обеспечивает как ручное включение/отключение, так и автоматическое отключение при перегрузке или КЗ.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до 36 тысяч ампер
• Тип расцепителя: термомагнитный - тепловой (для перегрузок) + электромагнитный (для КЗ)
• Диапазон настройки защиты от перегрузки: 50,4–63 А - можно настроить чувствительность к перегрузкам в этом пределе
• Диапазон регулировки расцепителя КЗ: 630 А - мгновенное отключение при токе выше 630 А
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать медные жилы до этого сечения
• Тип подключения: винтовое - зажимы на винтах для надежного соединения
• Тип элемента управления: рычажковый - удобный переключатель положения “ON/OFF”
• Монтаж на DIN-рейку: да - устанавливается на стандартную рейку 35 мм
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна запыленность и колебания температуры
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения (ручное или автоматическое)
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Комплектное устройство: да - в комплекте только выключатель, без дополнительных модулей
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Выключатель четырехполюсный 36кА 63А 400В DPX3 160 термомагнитный расцепитель монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим технической документации Legrand, чтобы избежать перегрева. Сечение кабеля не должно превышать 35 мм2. Устройство совместимо с другими компонентами серии DPX3, что позволяет легко собирать комплексные системы защиты. Моторный привод подключается через специальный разъем - требует наличия внешнего управления.

Безопасность и стандарты

Автоматический выключатель четырехполюсный 36кА 63А 400В DPX3 160 термомагнитный расцепитель сертифицирован по стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Индикатор отключения и указатель расцепления позволяют оперативно определить причину срабатывания - повышает безопасность обслуживания. Защита по минимальному напряжению исключает самопроизвольное включение при восстановлении питания, что важно для технологических процессов.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных систем
• Настройка порогов защиты - гибкая адаптация под конкретную нагрузку
• Наличие моторного привода - возможность удаленного управления
• Четкая визуальная индикация состояния - минимизация времени диагностики
• Стандартный монтаж на DIN-рейку - совместимость с большинством шкафов
• Компактная стационарная конструкция - экономия места в щите

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP30 не защищает от влаги и осадков
• Не подходит для частых циклов включения/отключения - не является выключателем нагрузки, а предназначен для защиты
• Требуется точная настройка токов срабатывания - некорректная настройка может привести к ложным срабатываниям
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не рекомендован для использования в средах с высокой взрывоопасностью - не имеет взрывозащиты

Примеры использования

• Щитовая автоматизации на заводе - защита трехфазного двигателя насоса
• Распределительный щит цеха - отключение всех фаз при КЗ в линии конвейера
• Система вентиляции крупного склада - защита от перегрузки при длительной работе вентиляторов
• Объекты ЖКХ - управление питанием лифтового оборудования с дистанционным приводом

Практические советы

• Перед установкой проверьте, что номинальный ток сети не превышает 63 А - иначе выключатель будет постоянно отключаться
• При настройке защиты от перегрузки выбирайте значение близкое к рабочему току нагрузки, но не выше 63 А
• Для моторных нагрузок используйте коэффициент пускового тока - убедитесь, что 630 А достаточно для пуска без ложного срабатывания
• При использовании моторного привода убедитесь, что он совместим с моделью DPX3 160 - не все приводы подходят
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы расцепителей
