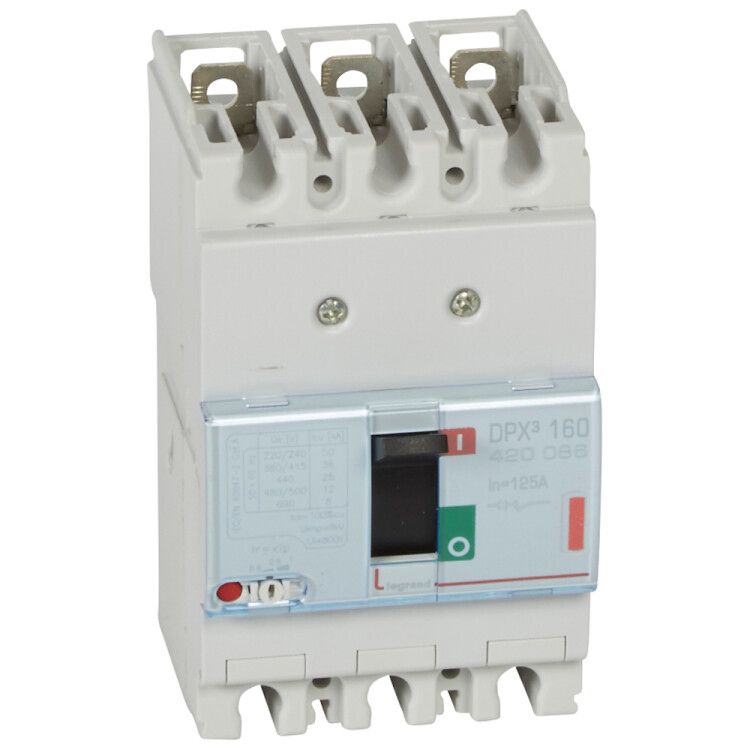

Выключатель автоматический 3п 125А 36кА DPX3 160 термомагнитн. расцеп. Leg 420086 Legrand

Автоматический выключатель DPX3-160 от Legrand - трёхполюсное устройство с номинальным током 125 А и отключающей способностью 36 кА, предназначенное для защиты и коммутации промышленных электросетей. Устройство сочетает надёжную защиту от перегрузок и коротких замыканий, совместимо с DIN-рейкой и оснащено функциями удалённого управления и индикацией состояния.

Назначение и область применения

Выключатель DPX3-160 используется для защиты электрических цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах вентиляции и насосных станциях. Он обеспечивает безопасное включение, отключение и автоматическое отключение при аварийных ситуациях - перегрузке или коротком замыкании. Подходит для постоянной работы в условиях повышенной нагрузки и частых операций коммутации.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В переменного тока
• Тип расцепителя: комбинированный - тепловой (для защиты от перегрузки) и электромагнитный (для мгновенного отключения при КЗ)
• Диапазон настройки защиты от перегрузки: 100–125 А - можно точно адаптировать под нагрузку
• Диапазон срабатывания при КЗ без задержки: 1250 А - гарантированное отключение при высоких токах короткого замыкания
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные силовые кабели
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ подключения: винтовой - надёжное и проверенное соединение
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и влажности
• Тип привода: ручной, с рычажковым управлением - удобно визуально определить положение (вкл/выкл)
• Монтаж: на монтажную плату, совместим с DIN-рейкой - легко интегрируется в шкафы
• Количество переключающих контактов: 1 - однополюсный механизм на каждый фазный полюс
• Индикация: есть указатель расцепления и возможность установки внешнего индикатора отключения - помогает диагностировать причину отключения
• Защита по минимальному напряжению: да - предотвращает самопроизвольное включение при восстановлении питания после просадки
• Комплектация: встроенный блок защиты - не требует дополнительных модулей для базовой функции
• Нормативный документ: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель DPX3-160 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите - габариты устройства учитывают наличие моторного привода и индикаторов. Подключение выполняется через винтовые зажимы: максимальное сечение кабеля - 50 мм2. Не рекомендуется использовать многожильные кабели без наконечников - они должны быть запрессованы для надёжного контакта. Моторный привод позволяет дистанционно управлять выключателем, что особенно важно в автоматизированных системах. Устройство не предназначено для настенного монтажа вне шкафа - требуется защита от внешних воздействий.

Безопасность и стандарты

Выключатель DPX3-160 сертифицирован по стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, долговечности и точности срабатывания. Степень защиты IP30 исключает случайный доступ к токоведущим частям, но не защищает от влаги - применение допускается только внутри закрытых щитов. Защита по минимальному напряжению предотвращает опасное самовключение оборудования при восстановлении сети после аварии. Индикатор расцепления позволяет отличить отключение по перегрузке от срабатывания при КЗ - снижает время диагностики и повышает безопасность обслуживания.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для промышленных сетей с большими токами КЗ
• Гибкая настройка защиты от перегрузки (100–125 А) - позволяет точно подстраивать порог срабатывания под конкретную нагрузку
• Встроенная защита по минимальному напряжению - исключает риск неконтролируемого запуска оборудования
• Поддержка моторного привода - обеспечивает дистанционное управление без необходимости открывать шкаф
• Индикация расцепления - ускоряет поиск причины отказа
• Совместимость с DIN-рейкой - упрощает сборку и замену в существующих щитах

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP30 не защищает от влаги, пыли и внешних воздействий
• Не работает в средах с агрессивными газами, паром или химическими выбросами - материал корпуса не рассчитан на такие условия
• Требуется соблюдение правил монтажа: нельзя затягивать винты больше усилия, указанного в инструкции - возможна деформация контактов
• Не подходит для частого ручного включения/отключения более 10 раз в день - срок службы механизма ограничен
• Не имеет встроенной защиты от импульсных перенапряжений - при наличии таких помех необходимо дополнительно устанавливать surge protectors

Примеры использования

• Щитовая автоматики на заводе: защита двигателя конвейера мощностью 55 кВт
• Распределительный щит цеха: отключение группы сварочных аппаратов при перегрузке
• Система водоснабжения: контроль насосной станции с автоматическим отключением при падении напряжения
• Производственные линии: управление группой приводов через моторный привод с центрального пункта

Практические советы

• При выборе места установки убедитесь, что рядом достаточно места для открытия крышки и доступа к винтам - особенно если установлен моторный привод
• Для кабелей сечением 35–50 мм2 используйте наконечники типа НШВИ - это повысит надёжность контакта и продлит срок службы
• Настройку тока срабатывания перегрузки выполняйте только при отключенном питании - изменение параметров под напряжением недопустимо
• Если выключатель часто срабатывает по перегрузке - проверьте реальную нагрузку цепи; возможно, нужен выключатель с большим номиналом
• При использовании моторного привода убедитесь, что источник управления (например, PLC) имеет достаточную мощность для его приведения в действие
• Регулярно проверяйте состояние винтовых зажимов - при длительной работе возможна усадка металла, требующая подтяжки
